Cấu tạo máy cắt Laser Gas Hybrid gồm những gì?

Sau khi tìm hiểu về nguyên lý hoạt động và khả năng gia công thép siêu dày, nhiều doanh nghiệp tiếp tục quan tâm đến cấu tạo của máy cắt Laser Gas Hybrid. Việc hiểu rõ các thành phần chính không chỉ giúp đánh giá năng lực thiết bị mà còn hỗ trợ quá trình lựa chọn, vận hành và bảo trì máy hiệu quả hơn.

Khác với các hệ thống cắt truyền thống, máy cắt Laser Gas Hybrid là sự kết hợp giữa công nghệ laser hiện đại và quá trình cắt oxy-gas, đòi hỏi nhiều bộ phận hoạt động đồng bộ để đảm bảo chất lượng gia công.

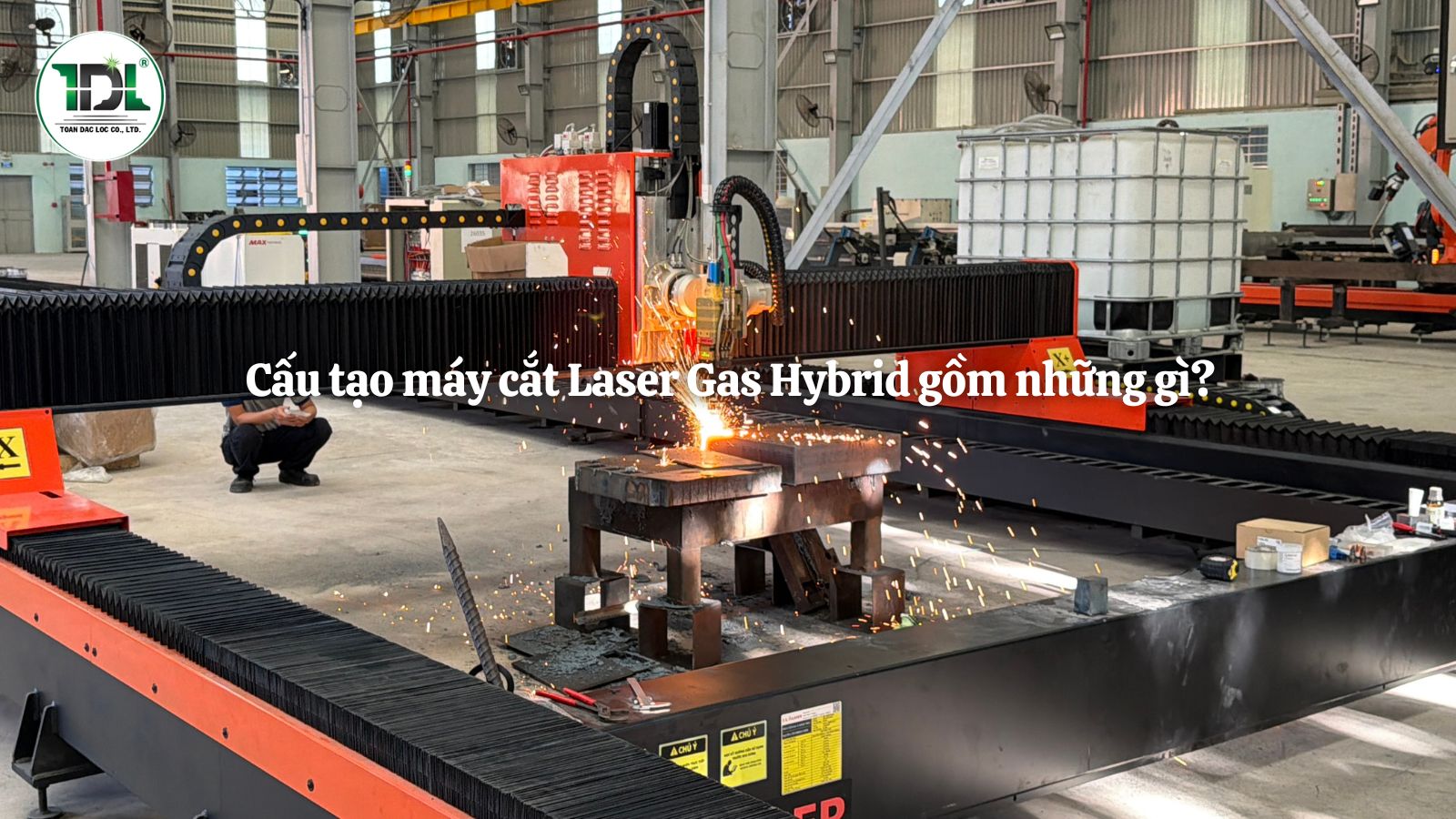

Cấu tạo máy cắt Laser Gas Hybrid

Máy cắt Laser Gas Hybrid gồm những bộ phận nào?

Một hệ thống Laser Gas Hybrid hoàn chỉnh thường bao gồm các thành phần chính như nguồn laser, đầu cắt, hệ thống cấp oxy, bộ điều khiển CNC, hệ thống truyền động và khung máy. Mỗi bộ phận đều đảm nhận một nhiệm vụ riêng nhưng có mối liên kết chặt chẽ với nhau trong suốt quá trình gia công.

Dưới đây là những thành phần quan trọng nhất của máy.

Nguồn laser công suất cao: Nguồn laser là "trái tim" của toàn bộ hệ thống, chịu trách nhiệm tạo ra chùm tia laser để nung nóng vật liệu và khởi tạo quá trình cắt. Tùy theo cấu hình máy, nguồn laser có thể được lựa chọn ở nhiều mức công suất khác nhau nhằm đáp ứng nhu cầu gia công thép dày.

Vai trò của nguồn laser:

- Tạo năng lượng cắt.

- Nâng nhiệt vật liệu đến nhiệt độ phản ứng.

- Hỗ trợ quá trình oxy hóa khi cắt thép dày.

- Ảnh hưởng trực tiếp đến hiệu suất gia công.

==> Xem thêm bài Máy cắt Laser Gas Hybrid cắt dày bao nhiêu

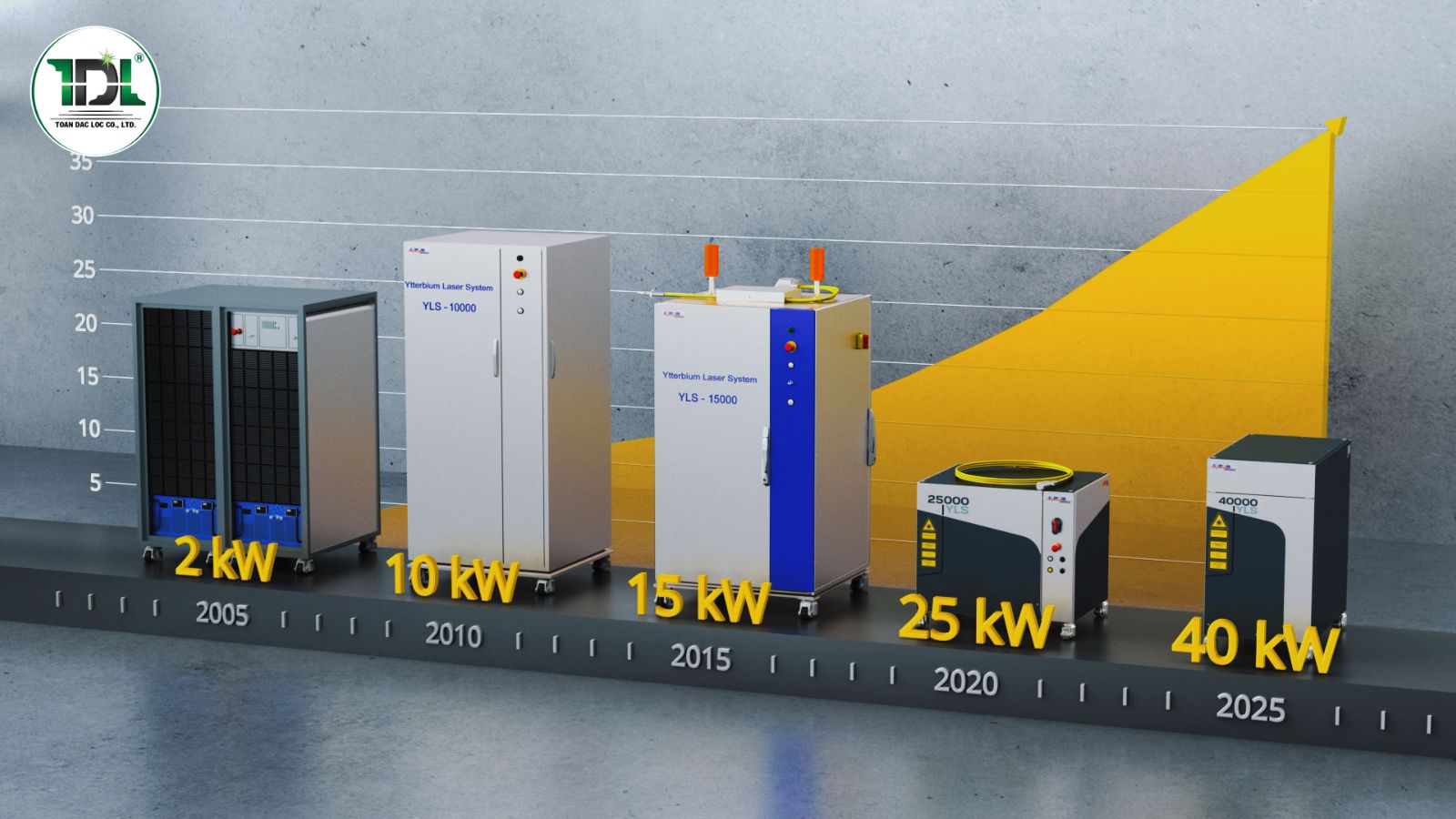

Nguồn laser công suất cao trên máy cắt Laser Gas Hybrid

Nguồn laser công suất cao trên máy cắt Laser Gas Hybrid

Đầu cắt Laser Gas Hybrid: Đầu cắt là bộ phận trực tiếp thực hiện quá trình gia công. Tại đây, tia laser được hội tụ vào một điểm nhỏ trên bề mặt vật liệu, đồng thời khí oxy được đưa đến vùng cắt với áp suất phù hợp.

Một đầu cắt chất lượng cao sẽ giúp:

- Duy trì tiêu điểm ổn định.

- Tăng độ chính xác.

- Nâng cao chất lượng đường cắt.

- Giảm nguy cơ va chạm trong quá trình vận hành.

Hệ thống cấp khí oxy: Đây là bộ phận tạo nên sự khác biệt giữa Laser Gas Hybrid và nhiều công nghệ cắt laser thông thường.

Khí oxy tinh khiết được đưa vào vùng cắt để tạo phản ứng oxy hóa sinh nhiệt, giúp nâng cao khả năng gia công vật liệu dày. Hệ thống này thường bao gồm:

- Đường dẫn khí.

- Van điều áp.

- Bộ lọc khí.

- Hệ thống kiểm soát lưu lượng.

- Chất lượng khí oxy ảnh hưởng trực tiếp đến hiệu quả cắt và chất lượng bề mặt thành phẩm.

Bộ điều khiển CNC: Hệ thống CNC đóng vai trò là "bộ não" của máy cắt Laser Gas Hybrid.

Bộ điều khiển có nhiệm vụ:

- Điều phối chuyển động các trục.

- Kiểm soát tốc độ cắt.

- Quản lý công suất laser.

- Đồng bộ quá trình cấp khí oxy.

- Tối ưu đường chạy dao.

- Nhờ CNC hiện đại, máy có thể gia công các chi tiết phức tạp với độ chính xác cao.

Hệ thống truyền động: Hệ thống truyền động giúp đầu cắt di chuyển chính xác theo chương trình đã lập trình.

Thông thường hệ thống này bao gồm:

- Thanh răng bánh răng.

- Ray dẫn hướng.

- Động cơ servo.

- Hộp giảm tốc.

- Chất lượng truyền động ảnh hưởng lớn đến:

- Độ chính xác vị trí.

- Tốc độ gia công.

- Độ ổn định khi cắt vật liệu dày.

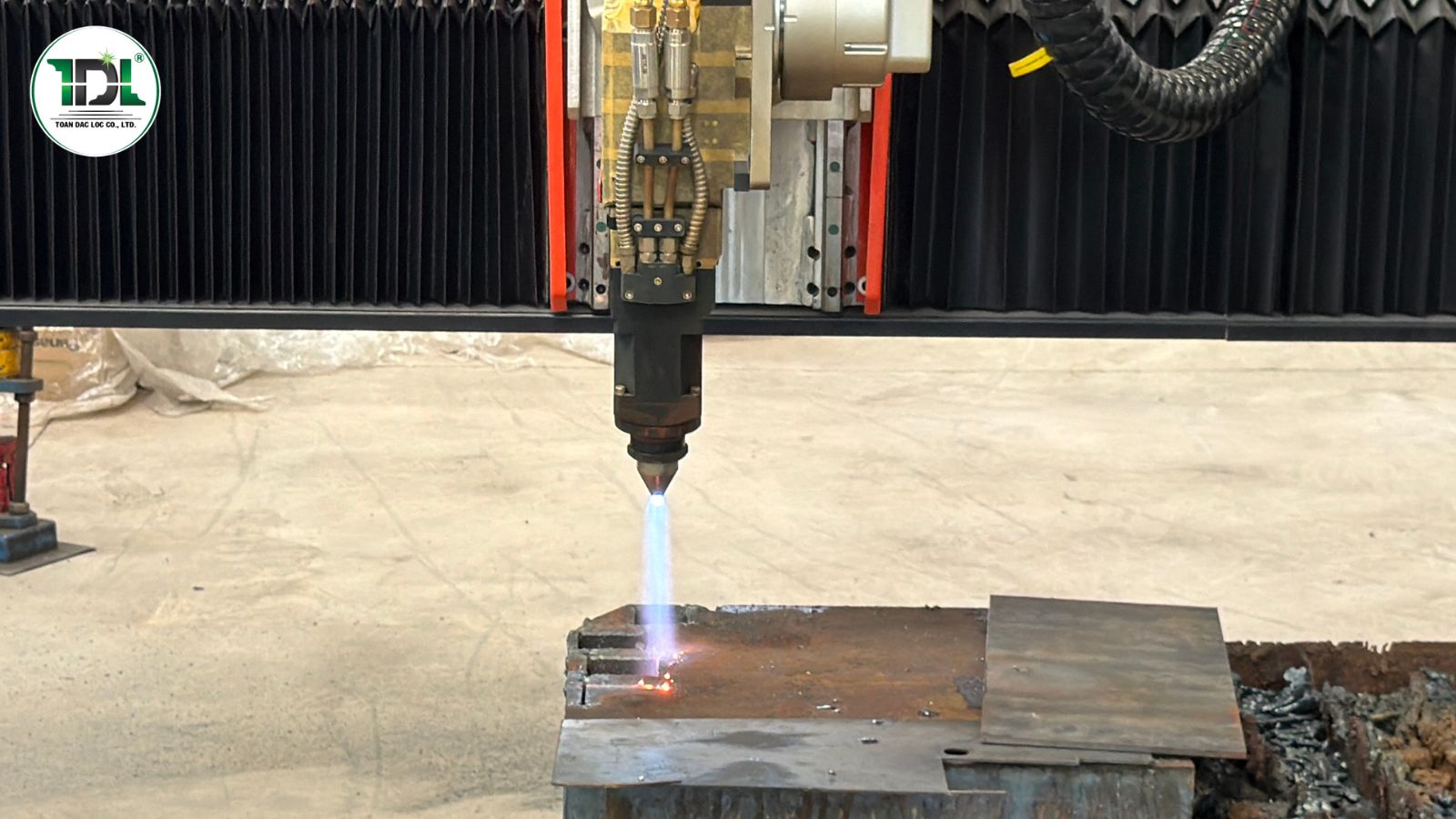

Đầu cắt Laser Gas Hybrid dùng cho gia công thép dày

Đầu cắt Laser Gas Hybrid dùng cho gia công thép dày

Khung máy và bàn làm việc: Khi gia công thép siêu dày, độ cứng vững của khung máy là yếu tố đặc biệt quan trọng.

Khung máy được thiết kế để:

- Chịu tải trọng lớn.

- Hạn chế rung động.

- Đảm bảo độ chính xác lâu dài.

- Duy trì sự ổn định khi vận hành liên tục.

Đối với các dòng máy khổ lớn, kích thước bàn làm việc có thể được tùy chỉnh theo nhu cầu sản xuất thực tế.

==> Xem thêm các dòng Máy cắt laser khổ lớn TDL Laser

Hệ thống làm mát:

Nguồn laser và các linh kiện điện tử cần được duy trì ở nhiệt độ ổn định trong quá trình vận hành. Do đó, máy thường được trang bị hệ thống làm mát chuyên dụng giúp:

- Bảo vệ nguồn laser.

- Tăng tuổi thọ thiết bị.

- Duy trì hiệu suất gia công.

- Giảm nguy cơ quá nhiệt.

Hệ thống hút khói và xử lý bụi: Quá trình cắt thép dày tạo ra lượng lớn khói, bụi và khí thải.

Hệ thống hút khói giúp:

- Cải thiện môi trường làm việc.

- Bảo vệ linh kiện máy.

- Đảm bảo an toàn cho người vận hành.

- Nâng cao chất lượng gia công.

Các tùy chọn nâng cao trên máy cắt Laser Gas Hybrid

Tùy theo nhu cầu sản xuất, máy cắt laser gas Hybrid có thể được tích hợp thêm:

- Đầu cắt vát bevel.

- Hệ thống thay đầu cắt tự động.

- Camera giám sát vùng cắt.

- Kho vật liệu tự động.

- Hệ thống nạp phôi tự động.

- Giải pháp tự động hóa sản xuất.

==> Xem thêm bàn giao máy cắt Laser gas Hybrid

Vì sao cần hiểu rõ cấu tạo máy trước khi đầu tư?

Việc nắm rõ cấu tạo thiết bị giúp doanh nghiệp:

- Đánh giá chính xác năng lực máy.

- Lựa chọn cấu hình phù hợp.

- Dễ dàng bảo trì và nâng cấp.

- Tối ưu hiệu quả đầu tư dài hạn.

Đặc biệt đối với các dự án gia công thép siêu dày, việc lựa chọn đúng cấu hình sẽ ảnh hưởng trực tiếp đến năng suất và chất lượng sản xuất.

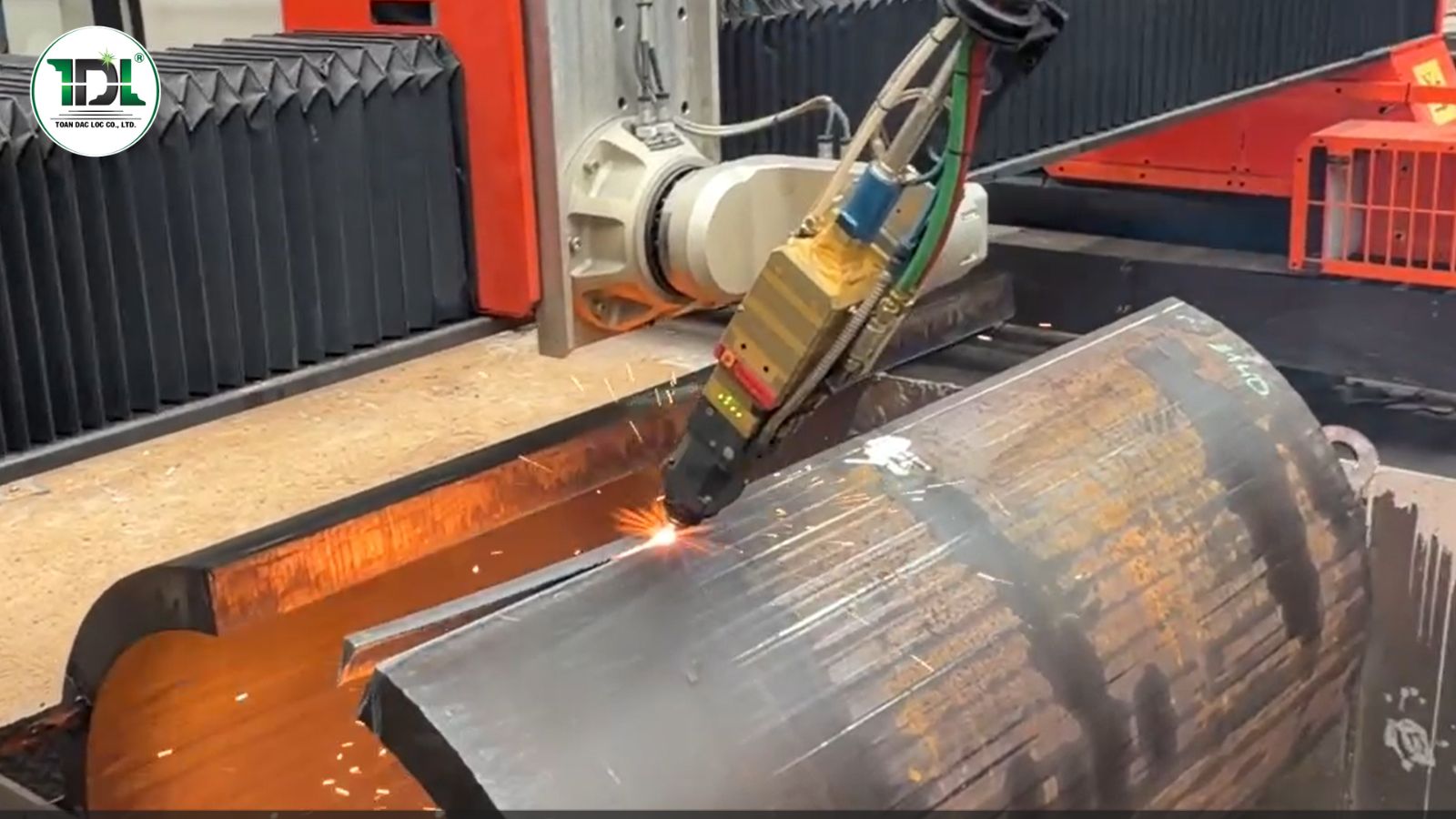

Nguồn laser, đầu cắt và hệ thống cấp oxy là ba thành phần ảnh hưởng trực tiếp đến hiệu quả gia công

Nguồn laser, đầu cắt và hệ thống cấp oxy là ba thành phần ảnh hưởng trực tiếp đến hiệu quả gia công

Máy cắt Laser Gas Hybrid là hệ thống tích hợp nhiều công nghệ hiện đại, bao gồm nguồn laser công suất cao, đầu cắt chuyên dụng, hệ thống cấp oxy, CNC và các bộ phận hỗ trợ khác. Sự phối hợp đồng bộ giữa các thành phần này giúp thiết bị đáp ứng hiệu quả các yêu cầu gia công thép dày trong ngành kết cấu thép, đóng tàu và cơ khí chế tạo nặng.
