Cấu tạo máy cắt laser khổ lớn gồm những bộ phận nào?

Để một máy cắt laser khổ lớn có thể xử lý thép dày hàng chục milimet với tốc độ cao và độ chính xác gần như tuyệt đối, phía sau đó là sự kết hợp của hàng loạt hệ thống công nghệ phức tạp. Không chỉ đơn thuần là “một chiếc máy cắt”, đây là tổ hợp gồm nguồn laser, đầu cắt, hệ điều khiển, bàn máy và nhiều bộ phận hỗ trợ hoạt động đồng bộ với nhau.

Việc hiểu rõ cấu tạo máy cắt laser khổ lớn không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị mà còn hỗ trợ quá trình vận hành, bảo trì và tối ưu hiệu suất sản xuất về lâu dài.

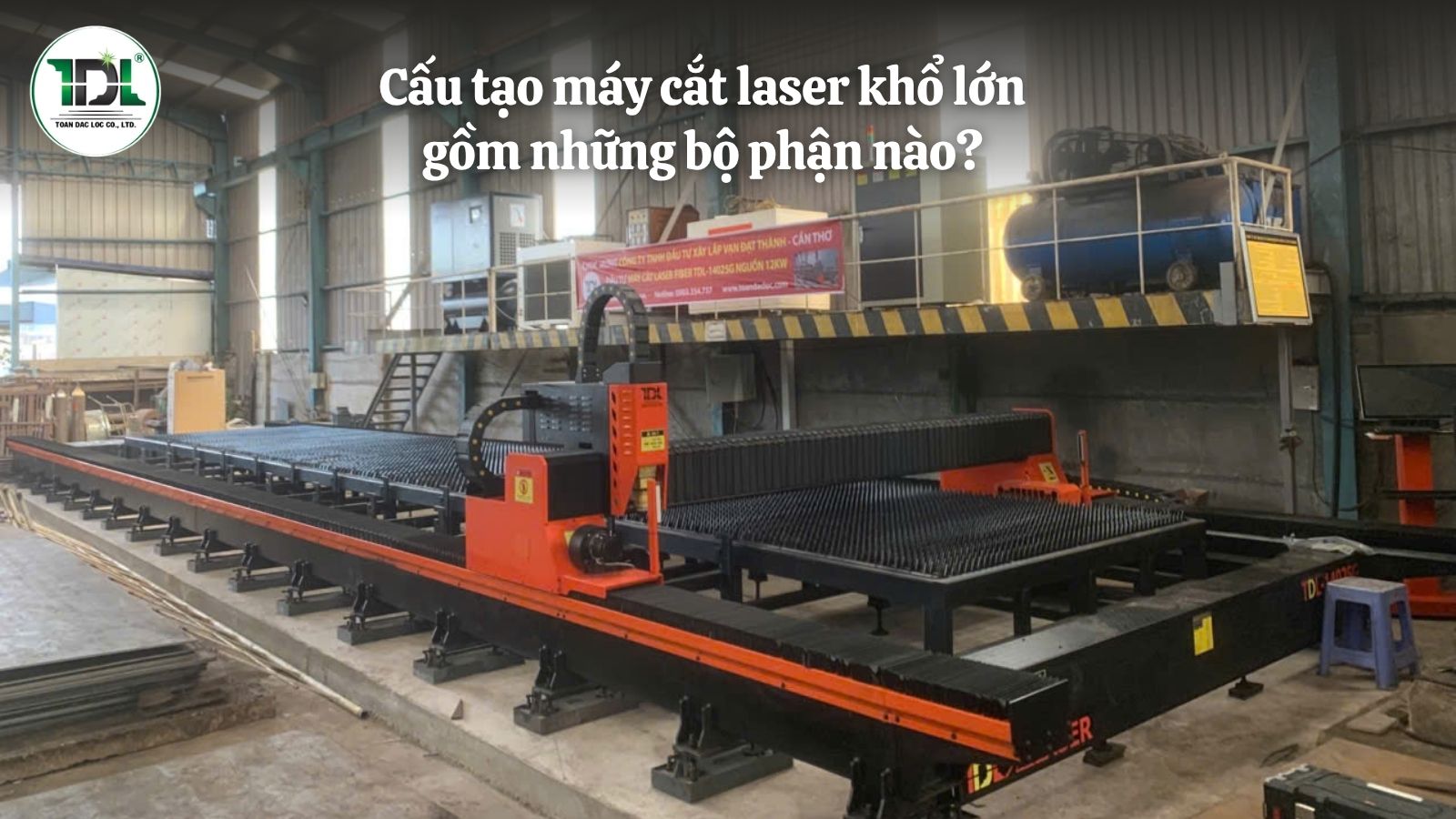

Cấu tạo máy cắt laser khổ lớn gồm nhiều hệ thống công nghệ phối hợp đồng bộ để đảm bảo hiệu suất cắt ổn định.

==> Bạn đang cần tư vấn chọn máy cắt laser phù hợp? Nhấn LIÊN HỆ NGAY để được hỗ trợ nhanh nhất

Vì sao cần hiểu cấu tạo máy cắt laser khổ lớn?

Nhiều doanh nghiệp khi đầu tư thường chỉ quan tâm đến công suất nguồn laser mà bỏ qua các yếu tố khác trong cấu tạo máy. Trên thực tế, chất lượng cắt và độ ổn định của máy phụ thuộc vào sự phối hợp giữa rất nhiều bộ phận. Một hệ thống tốt sẽ giúp

- Tăng độ chính xác khi cắt

- Vận hành ổn định trong thời gian dài

- Giảm lỗi kỹ thuật

- Tiết kiệm chi phí bảo trì

Đặc biệt với các dòng máy khổ lớn dùng cho kết cấu thép và công nghiệp nặng, cấu tạo càng đóng vai trò quan trọng.

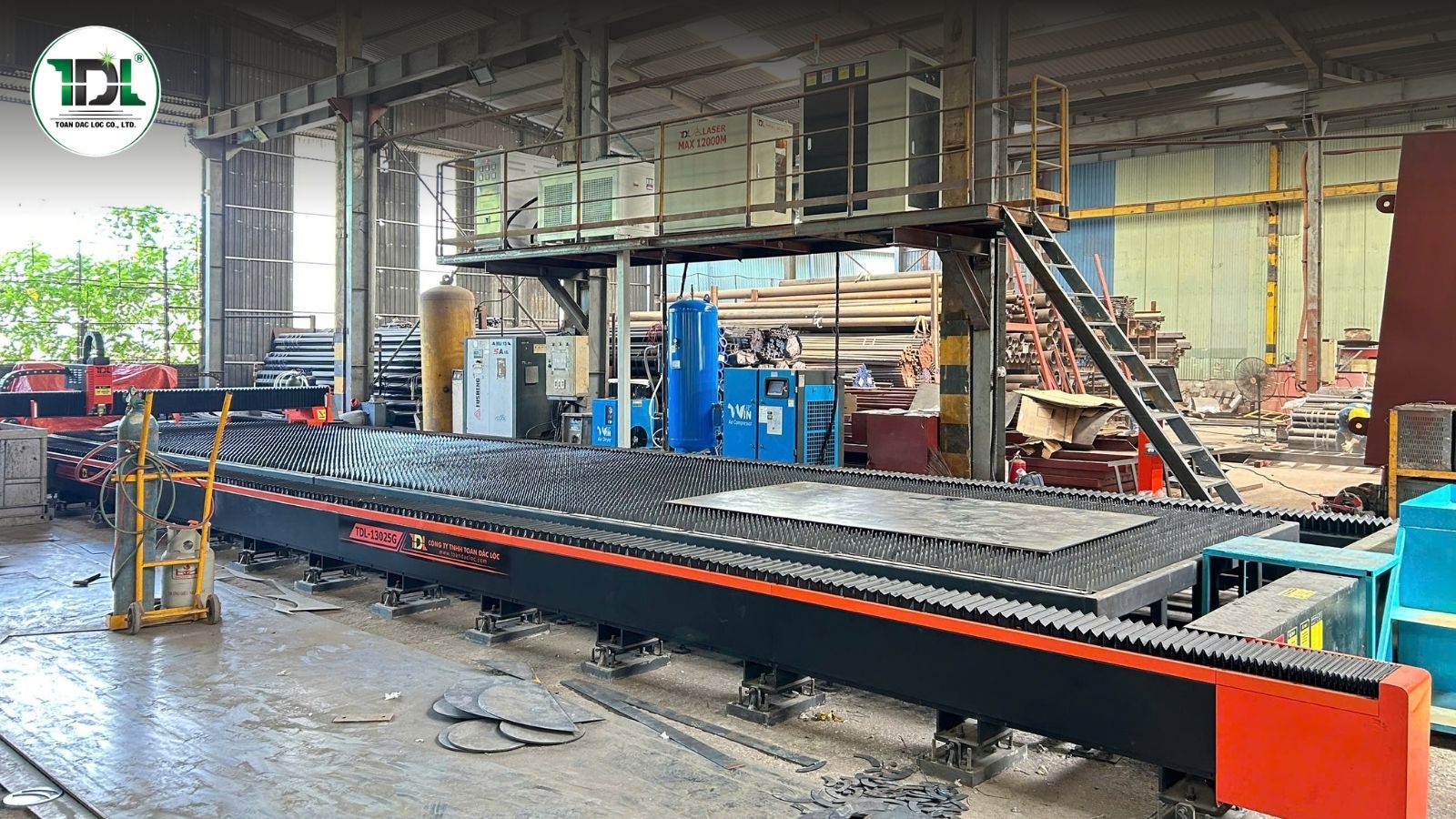

Máy cắt laser khổ lớn ứng dụng công nghệ CNC tự động hóa, tối ưu sản xuất công nghiệp hiện đại.

Máy cắt laser khổ lớn ứng dụng công nghệ CNC tự động hóa, tối ưu sản xuất công nghiệp hiện đại.

==> Xem thêm chi tiết trong bài Máy cắt laser khổ lớn là gì

Khung máy – nền tảng chịu tải của toàn bộ hệ thống

Khung máy là phần chịu lực chính, quyết định độ ổn định khi vận hành. Với máy cắt laser khổ lớn, khung thường được làm từ thép cường lực hoặc kết cấu hàn nguyên khối nhằm hạn chế rung lắc trong quá trình cắt tốc độ cao. Một khung máy chất lượng sẽ giúp:

- Máy luôn giữ độ chính xác ổn định lâu dài

- Hạn chế sai số

- Tăng tuổi thọ thiết bị

Đối với các dòng máy khổ lớn như 14000x2500mm, 13000x3500mm, 19000x3500mm hay 26000x2500mm thì phần khung càng phải được gia công chắc chắn để chịu được trọng lượng vật liệu lớn.

==> Xem thêm chi tiết các dòng Máy cắt laser khổ lớn

Nguồn laser – bộ phận quan trọng nhất của máy

Nguồn cắt laser được xem là “trái tim” của toàn bộ hệ thống. Đây là bộ phận tạo ra tia laser công suất cao để cắt vật liệu. Hiện nay, các dòng máy cắt laser thường sử dụng công suất từ 3kW trở lên, riêng máy cắt laser khổ lớn thường từ 12kW - 20kW trở lên.

Nguồn laser càng mạnh thì khả năng cắt thép càng dày, tốc độ gia công càng cao và hiệu suất càng lớn. Tuy nhiên, công suất lớn cũng yêu cầu hệ thống điện, làm mát và khí hỗ trợ phù hợp để vận hành ổn định. Một số hãng sản xuất nguồn cắt laser nổi tiếng hiện nay phải kể đến là:

HÃNG	NƠI SẢN XUẤT	ĐIỂM MẠNH	PHÙ HỢP
IPG Photonics	Mỹ / Đức / Trung Quốc	Đẳng cấp cao, cực ổn định, hiệu suất cao, tuổi thọ tốt và cắt thép dày rất mạnh	Nhà máy lớn, yêu cầu cực ổn định và chạy liên tục
MAX Photonics	Trung Quốc	Giá tốt, mạnh ở công suất cao, ổn định hơn Raycus ở tải nặng	Ngành kết cấu thép, cắt dày, sản xuất công nghiệp lớn.
Raycus	Trung Quốc	Ổn định, phổ biến, dễ sửa	Hợp xưởng vừa và nhỏ, ngân sách vừa
nLIGHT	Mỹ	Hiệu suất cao, cao cấp	Nhà máy lớn, yêu cầu hiệu suất cao
JPT	Trung Quốc	Giá rẻ	Xưởng nhỏ, chi phí đầu tư thấp

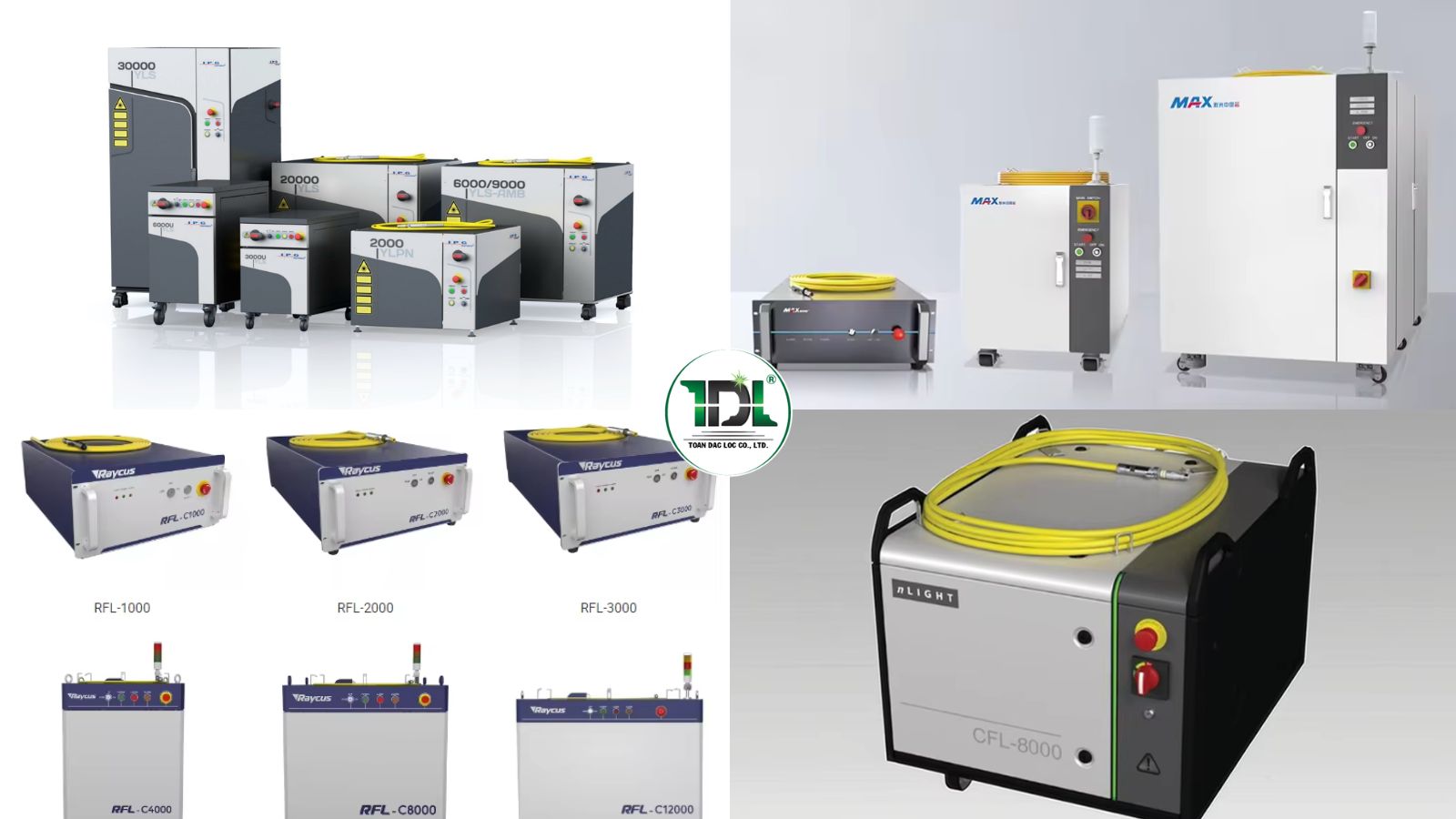

Một cấu hình máy đồng bộ sẽ giúp doanh nghiệp tối ưu hiệu suất và giảm chi phí vận hành lâu dài.

Một cấu hình máy đồng bộ sẽ giúp doanh nghiệp tối ưu hiệu suất và giảm chi phí vận hành lâu dài.

=> Xem thêm chi tiết trong bài Máy cắt laser khổ lớn cắt dày bao nhiêu để hiểu rõ hơn.

Đầu cắt laser – nơi quyết định chất lượng đường cắt

Đầu cắt laser là bộ phận trực tiếp tạo ra đường cắt trên vật liệu. Đây cũng là một trong những thành phần ảnh hưởng nhiều nhất đến chất lượng gia công. Một đầu cắt tốt sẽ giúp đường cắt sắc nét, ít bavia, giảm cháy cạnh và tăng độ chính xác.

Ngoài ra, đầu cắt hiện đại còn được tích hợp cảm biến chiều cao, chống va chạm, tự động lấy nét... Nhờ đó, máy có thể hoạt động ổn định ngay cả khi cắt thép tấm lớn hoặc vật liệu không hoàn toàn phẳng.

HÃNG SẢN XUẤT	NƠI SẢN XUẤT	ĐIỂM MẠNH	PHÙ HỢP
Precitec	Đức	Cao cấp, cực ổn định, lấy nét cực chuẩn, cắt đẹp	Hợp xưởng lớn
Raytools	Thụy Sĩ / Trung Quốc	Phổ biến, giá tốt, dễ bảo trì	Hợp xưởng vừa
Boci	Trung Quốc	Mạnh ở công suất cao, thép siêu dày	Hợp xưởng vừa và lớn
WSX	Trung Quốc	Giá tốt	Hợp xưởng vừa và nhỏ

Hệ thống khí hỗ trợ

Khí hỗ trợ là thành phần cực kỳ quan trọng nhưng thường bị đánh giá thấp. Trong quá trình cắt, khí có nhiệm vụ thổi bay kim loại nóng chảy, làm sạch đường cắt và hỗ trợ tăng hiệu suất cắt. Tùy loại vật liệu mà máy sẽ sử dụng:

- Khí Oxy: phù hợp để cắt thép carbon dày

- Khí Nitơ: giúp inox có bề mặt đẹp hơn

- Khí nén: đầu tư một lần, tiết kiệm chi phí vận hành

=> Xem thêm chi tiết trong bài Chi phí vận hành máy cắt laser

Hệ thống làm mát chiller

Máy cắt laser công suất cao sinh ra nhiệt lượng rất lớn. Nếu không được làm mát đúng cách, nguồn laser và đầu cắt có thể nhanh chóng giảm hiệu suất hoặc hư hỏng. Hệ thống chiller có nhiệm vụ duy trì nhiệt độ ổn định, bảo vệ nguồn laser và đảm bảo máy vận hành liên tục.

Đối với các máy công suất lớn dùng trong công nghiệp nặng, chiller gần như là bộ phận bắt buộc phải có.

HÃNG SẢN XUẤT	NƠI SẢN XUẤT	ĐIỂM MẠNH
Hanli	Trung Quốc	Rất phổ biến, ổn đinh, dễ sửa
S&A	Trung Quốc	Giá tốt, làm mát ổn
Tongfei	Trung Quốc	Cao cấp, cực ổn định cho nguồn 20kW+

Hệ điều khiển CNC và phần mềm

Máy cắt laser khổ lớn hiện đại sử dụng hệ điều khiển CNC kết hợp phần mềm thông minh để tự động hóa quá trình gia công. Người vận hành chỉ cần nhập file thiết kế, thiết lập thông số khởi động chương trình.

Hệ thống sẽ tự động xử lý đường cắt với độ chính xác cao. Một số phần mềm còn hỗ trợ nesting tối ưu vật liệu, mô phỏng đường cắt, kiểm soát lỗi tự động. Điều này giúp doanh nghiệp giảm hao hụt thép và tiết kiệm chi phí sản xuất.

HÃNG SẢN XUẤT	ĐIỂM MẠNH	PHÙ HỢP
FSCUT	Phổ biến nhất	Hợp xưởng vừa và nhỏ
Cypcut	Dễ vận hành, hỗ trợ nesting tốt	Hợp xưởng vừa
Hypcut	Cao cấp	Hợp xưởng vừa và lớn
Beckhoff	Cao cấp châu Âu	Hợp xưởng lớn

Hệ thống truyền động và ray dẫn hướng

Để đầu cắt di chuyển chính xác trên khổ máy lớn, hệ thống truyền động đóng vai trò rất quan trọng. Thông thường máy cắt laser sẽ sử dụng:

- Servo motor: Yaskawa, Inovance, Panasonic...

- Thanh răng bánh răng: YYC, TDL...

- Ray dẫn hướng chính xác cao: Hiwin

Nếu hệ truyền động không tốt, máy dễ rung, sai số tăng, đường cắt không ổn định. Đây cũng là yếu tố ảnh hưởng trực tiếp đến tốc độ và độ bền của máy.

Hệ thống điện và tủ điều khiển

Tủ điện là nơi điều phối toàn bộ hoạt động của máy. Hệ thống này giúp phân phối nguồn điện, bảo vệ thiết bị, kiểm soát vận hành. Đối với các dòng máy công suất lớn, hệ thống điện cần được thiết kế ổn định để tránh quá tải khi vận hành liên tục.

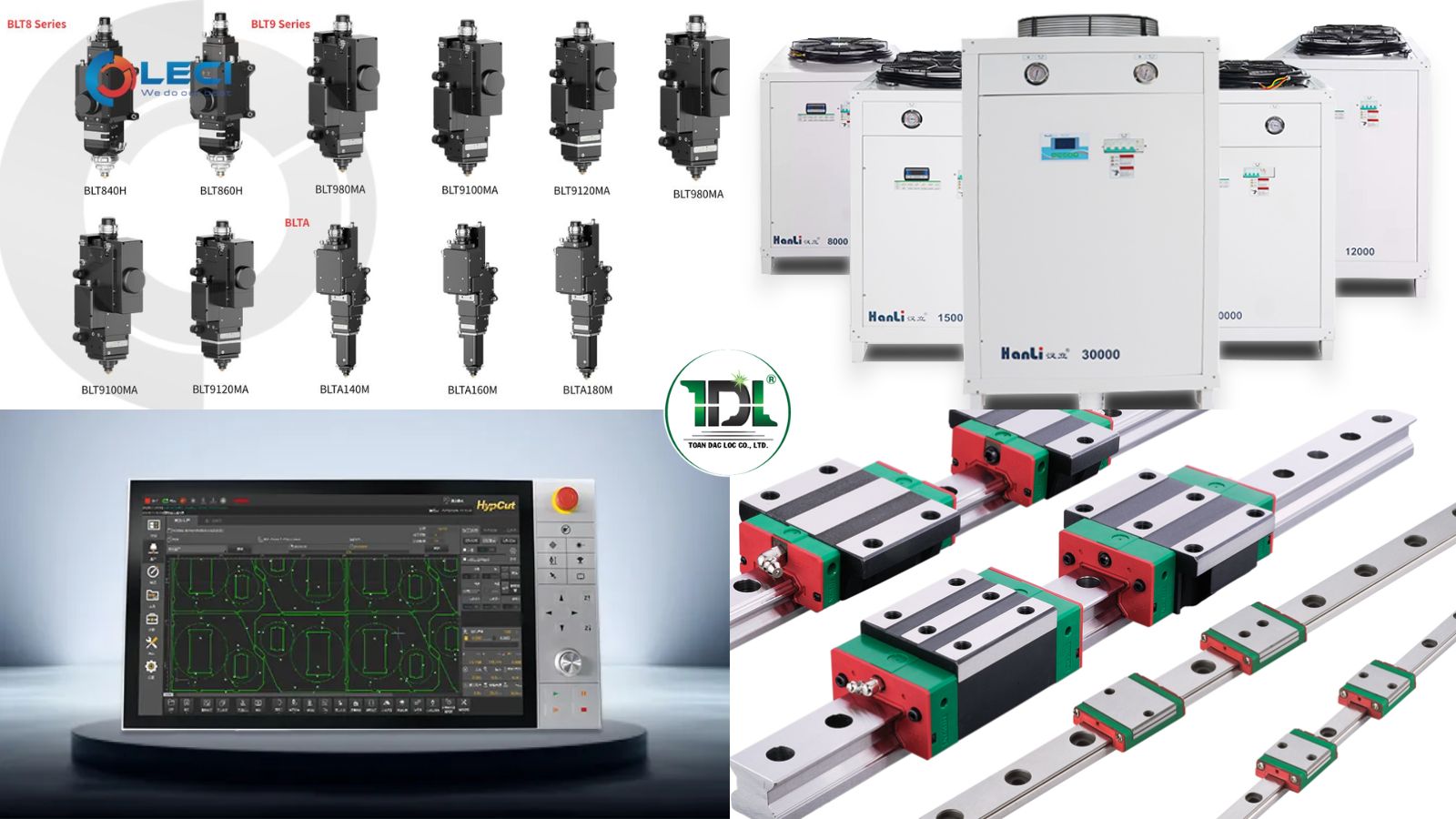

Hệ thống ray dẫn hướng và servo motor ảnh hưởng trực tiếp đến tốc độ và độ chính xác của máy.

Hệ thống ray dẫn hướng và servo motor ảnh hưởng trực tiếp đến tốc độ và độ chính xác của máy.

Các bộ phận ảnh hưởng lớn nhất đến hiệu suất cắt

Để máy cắt laser khổ lớn hoạt động ổn định và tạo ra đường cắt chất lượng cao, không phải bộ phận nào cũng có mức độ ảnh hưởng giống nhau. Trên thực tế, có những thành phần quyết định trực tiếp đến khả năng cắt thép dày, độ chính xác và tuổi thọ vận hành của toàn bộ hệ thống. Việc hiểu rõ vai trò của từng bộ phận sẽ giúp doanh nghiệp dễ dàng đánh giá chất lượng máy trước khi đầu tư. Dưới đây là những bộ phận ảnh hưởng lớn nhất đến hiệu suất gia công thực tế của máy cắt laser khổ lớn.

Bộ phận quyết định khả năng cắt

BỘ PHẬN	VAI TRÒ
Nguồn laser	Tạo công suất cắt
Đầu cắt	Tạo chất lượng đường cắt
Khí hỗ trợ	Làm sạch và hỗ trợ cắt
Chiller	Giữ nhiệt độ ổn định
Hệ truyền động	Tăng độ chính xác

Bộ phận ảnh hưởng đến tuổi thọ máy

BỘ PHẬN	ẢNH HƯỞNG
Khung máy	Độ ổn định
Chiller	Bảo vệ nguồn laser
Servo motor	Độ bền vận hành
Tủ điện	An toàn hệ thống

Có thể thấy, máy cắt laser khổ lớn không chỉ phụ thuộc vào công suất mà còn là sự kết hợp đồng bộ giữa nhiều hệ thống khác nhau. Một cấu hình tối ưu sẽ giúp doanh nghiệp nâng cao hiệu suất, giảm lỗi kỹ thuật và tiết kiệm đáng kể chi phí vận hành trong dài hạn.

Vì sao doanh nghiệp nên chọn cấu hình phù hợp thay vì chỉ nhìn công suất?

Nhiều doanh nghiệp thường tập trung vào nguồn laser mà quên rằng hiệu quả thực tế còn phụ thuộc vào:

- Đầu cắt

- Hệ thống truyền động

- Phần mềm

- Khí hỗ trợ

- Hệ thống làm mát

Một máy công suất lớn nhưng cấu hình không đồng bộ vẫn có thể gây lỗi, hao phí và giảm tuổi thọ thiết bị. Do đó, việc lựa chọn đúng cấu hình theo nhu cầu sản xuất mới là yếu tố quan trọng nhất.

==> Xem thêm chi tiết trong bài Máy cắt laser khổ lớn có đáng đầu tư không?

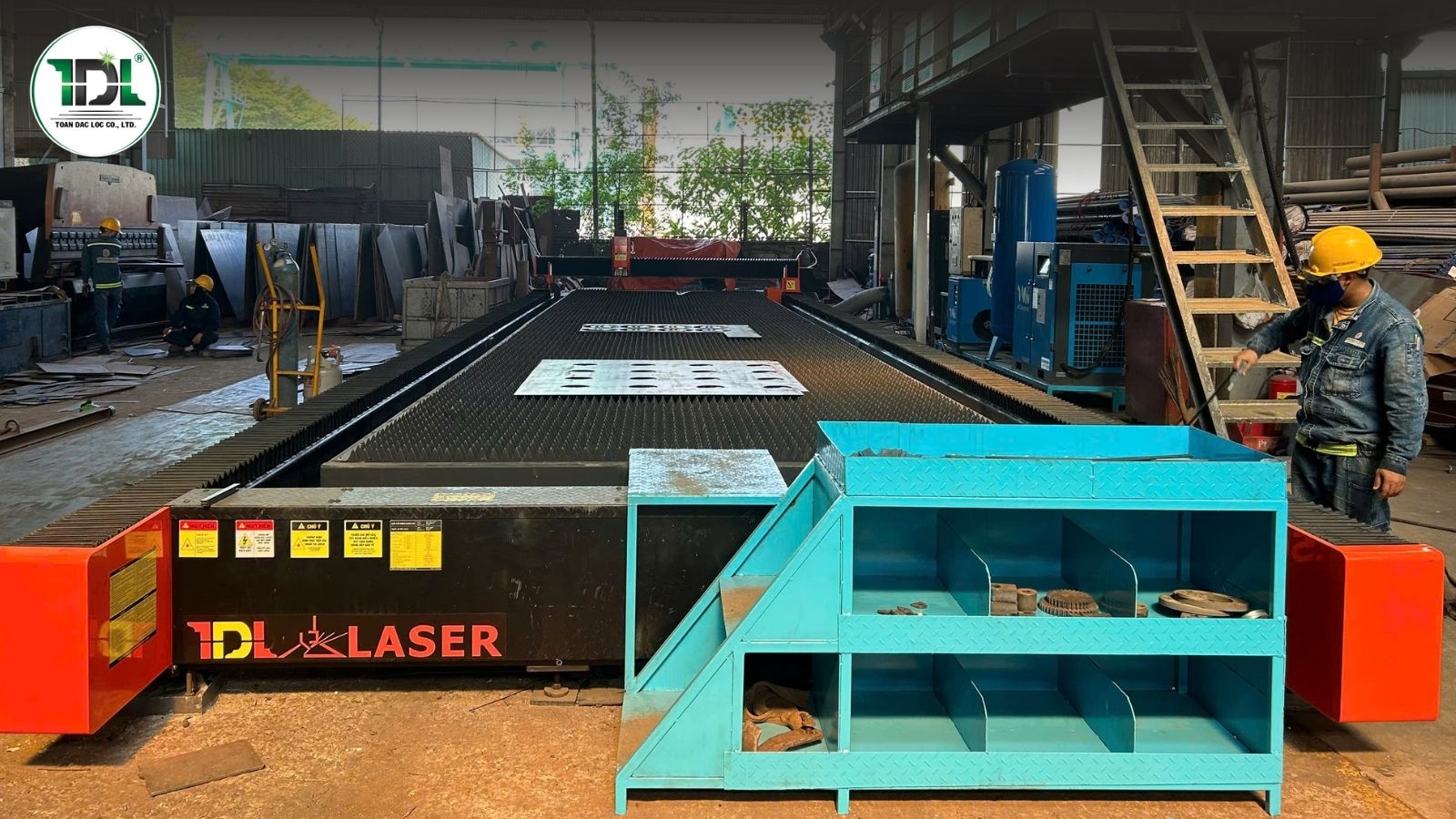

máy cắt laser khổ lớn còn nổi bật nhờ độ chính xác và khả năng tự động hóa cao.

Máy cắt laser khổ lớn còn nổi bật nhờ độ chính xác và khả năng tự động hóa cao.

==> Bạn đang cần tư vấn chọn máy cắt laser phù hợp? Nhấn LIÊN HỆ NGAY để được hỗ trợ nhanh nhất, đúng nhu cầu.

Câu hỏi thường gặp

Bộ phận nào quan trọng nhất trong máy cắt laser?

=> Nguồn laser là bộ phận quan trọng nhất vì quyết định khả năng cắt và công suất máy.

Vì sao máy laser cần hệ thống làm mát?

=> Để duy trì nhiệt độ ổn định và bảo vệ nguồn laser trong quá trình vận hành liên tục.

Máy laser công suất lớn có cần khí hỗ trợ không?

=> Có. Khí hỗ trợ ảnh hưởng trực tiếp đến chất lượng đường cắt và hiệu quả gia công.

Có nên chỉ chọn máy theo công suất?

=> Không. Hiệu quả thực tế còn phụ thuộc vào đầu cắt, hệ truyền động và cấu hình tổng thể.

Cấu tạo máy cắt laser khổ lớn là sự kết hợp của nhiều hệ thống công nghệ hiện đại nhằm tạo ra khả năng gia công chính xác, ổn định và hiệu quả. Việc hiểu rõ từng bộ phận sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu vận hành và nâng cao hiệu quả đầu tư trong dài hạn.
