Công nghệ chống va chạm đầu cắt laser hoạt động ra sao?

          Trong quá trình vận hành máy cắt laser, đầu cắt là một trong những bộ phận quan trọng và có giá trị cao. Đầu cắt phải di chuyển liên tục với tốc độ lớn, duy trì khoảng cách chính xác với bề mặt vật liệu và thực hiện quá trình cắt theo những đường chạy được lập trình sẵn.

          Tuy nhiên, bề mặt tấm kim loại không phải lúc nào cũng hoàn toàn phẳng. Phôi có thể bị cong, vênh, biến dạng hoặc xuất hiện phần vật liệu nhô cao sau quá trình cắt. Nếu đầu cắt tiếp xúc trực tiếp với những vị trí này, không chỉ chất lượng đường cắt bị ảnh hưởng mà đầu cắt và các linh kiện bên trong cũng có thể bị hư hỏng.

          Đó là lý do các hệ thống máy cắt laser hiện đại được trang bị công nghệ chống va chạm đầu cắt, giúp phát hiện nguy cơ bất thường và phản ứng nhanh trước khi xảy ra sự cố nghiêm trọng.

Công nghệ chống va chạm đầu cắt laser là gì?

          Công nghệ chống va chạm đầu cắt laser là hệ thống giúp phát hiện tình trạng đầu cắt có nguy cơ tiếp xúc với phôi hoặc vật cản trong quá trình gia công. Tùy thiết kế của từng máy và đầu cắt, hệ thống có thể sử dụng các cơ chế như cảm biến điện dung, cảm biến vị trí hoặc cơ cấu bảo vệ cơ khí để phát hiện sự thay đổi bất thường.

          Khi phát hiện nguy cơ va chạm, hệ thống có thể gửi tín hiệu đến bộ điều khiển để:

- Dừng chuyển động của đầu cắt.

- Ngắt hoặc thay đổi quá trình cắt.

- Phát cảnh báo cho người vận hành.

- Hạn chế lực tác động lên đầu cắt.

- Bảo vệ các linh kiện quang học và cơ khí bên trong.

          Mục tiêu không chỉ là tránh một cú va chạm mà còn giảm thiểu thiệt hại khi máy gặp tình huống bất thường.

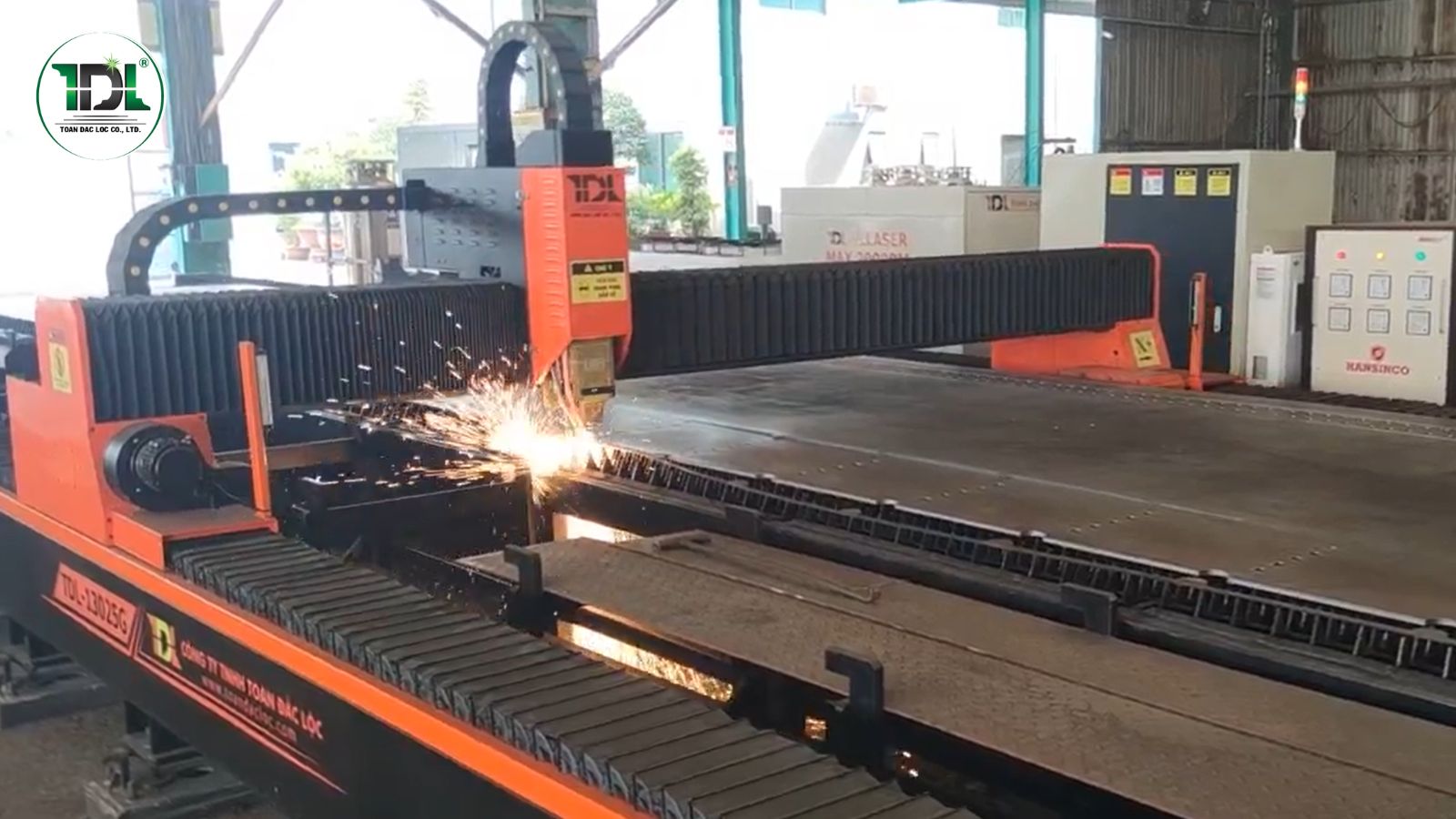

Cảm biến và hệ thống điều khiển chiều cao giúp duy trì khoảng cách ổn định giữa đầu cắt và phôi.

Vì sao đầu cắt laser có nguy cơ va chạm với phôi?

          Trong điều kiện lý tưởng sử dụng máy cắt laser, đầu cắt luôn duy trì khoảng cách ổn định với bề mặt vật liệu. Tuy nhiên, thực tế sản xuất có rất nhiều yếu tố khiến khoảng cách này thay đổi.

Phôi bị cong hoặc vênh: Tấm kim loại có thể bị biến dạng do quá trình vận chuyển, lưu kho hoặc ứng suất bên trong vật liệu. Khi đầu cắt di chuyển qua vùng bị cong, khoảng cách giữa đầu cắt và bề mặt phôi có thể giảm đột ngột.

Chi tiết đã cắt bị nghiêng hoặc nhô lên: Sau khi một số đường cắt hoàn thành, chi tiết có thể bị dịch chuyển hoặc nhô lên khỏi mặt bàn. Nếu đầu cắt tiếp tục di chuyển theo chương trình mà không nhận biết sự thay đổi này, nguy cơ va chạm sẽ tăng lên.

Xỉ và vật liệu thừa: Trong một số trường hợp, xỉ cắt hoặc phần vật liệu chưa được lấy ra khỏi bàn máy có thể trở thành vật cản đối với đầu cắt.

Tốc độ di chuyển cao: Máy cắt laser hiện đại có tốc độ di chuyển rất cao. Vì vậy, một sai lệch nhỏ về vị trí cũng có thể dẫn đến va chạm nếu không được phát hiện và xử lý kịp thời.

Cảm biến điện dung chống va chạm hoạt động như thế nào?

          Một trong những phương pháp phổ biến là sử dụng cảm biến điện dung để kiểm soát khoảng cách giữa đầu cắt và bề mặt vật liệu. Đầu cắt được thiết kế để nhận biết sự thay đổi của điện trường giữa đầu phun và vật liệu kim loại.

          Khi khoảng cách giữa đầu cắt và phôi thay đổi, tín hiệu cảm biến cũng thay đổi. Bộ điều khiển sử dụng tín hiệu này để xác định vị trí tương đối giữa đầu cắt và bề mặt vật liệu. Trong quá trình cắt, hệ thống điều khiển chiều cao có thể liên tục điều chỉnh vị trí trục Z nhằm duy trì khoảng cách phù hợp.

          Nếu tín hiệu thay đổi vượt ngoài phạm vi cho phép hoặc xuất hiện dấu hiệu bất thường, hệ thống máy cắt laser có thể kích hoạt cơ chế bảo vệ.

Chống va chạm có giống với điều khiển chiều cao đầu cắt không?

          Hai chức năng này có liên quan nhưng không hoàn toàn giống nhau.

Điều khiển chiều cao: Nhiệm vụ chính là duy trì khoảng cách tối ưu giữa đầu cắt và bề mặt vật liệu trong điều kiện gia công bình thường. Hệ thống liên tục nhận tín hiệu từ cảm biến và điều khiển trục Z để đầu cắt bám theo độ cao của phôi.

Chống va chạm: Mục tiêu chính là bảo vệ đầu cắt khi xuất hiện tình huống bất thường có nguy cơ gây va chạm.

          Nói đơn giản, điều khiển chiều cao giúp đầu cắt đi đúng khoảng cách, còn chống va chạm giúp đầu cắt tránh sự cố. Hai chức năng này phối hợp với nhau để nâng cao độ ổn định và an toàn của quá trình cắt.

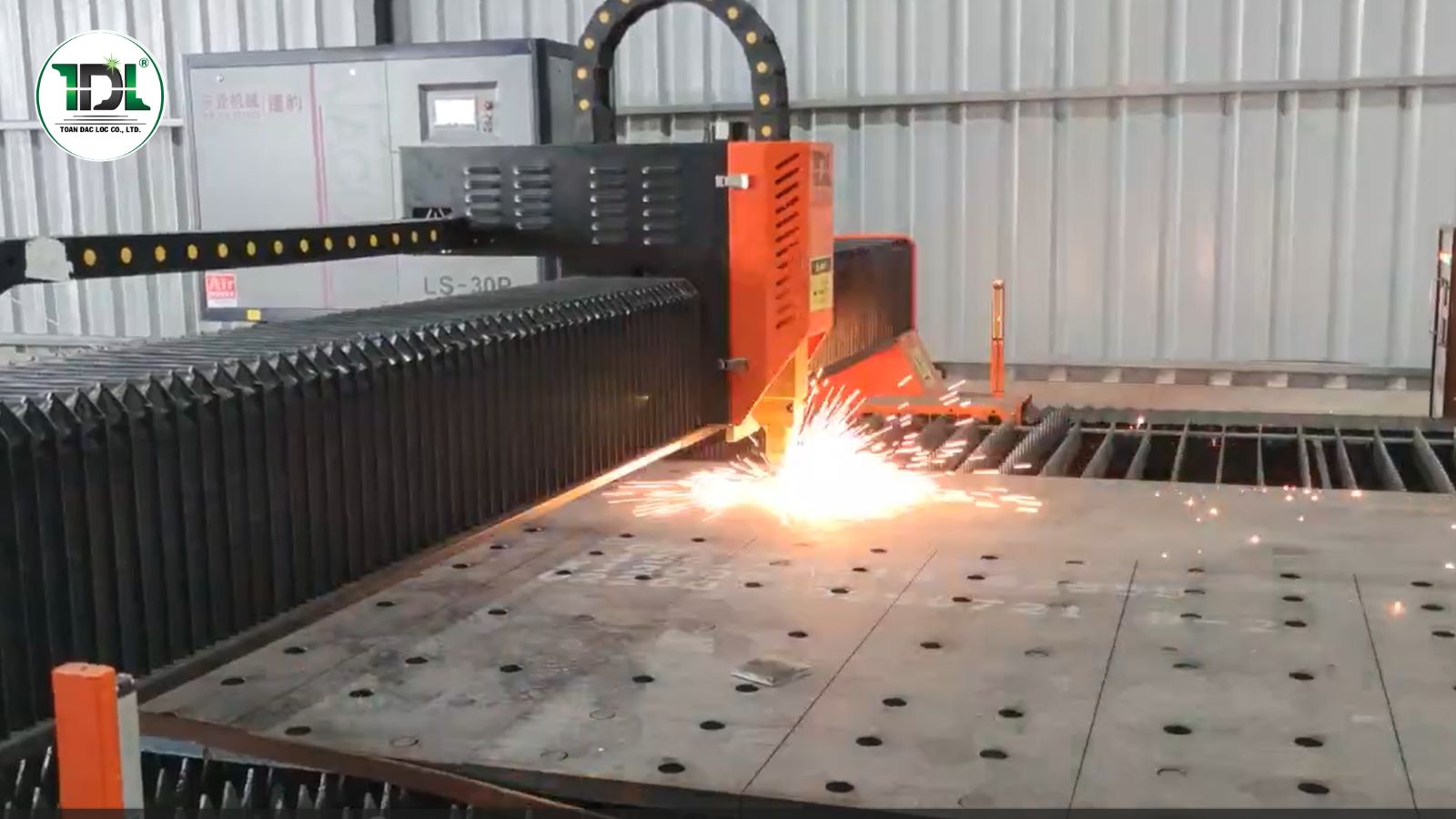

Cơ cấu chống va chạm hạn chế nguy cơ hư hỏng đầu cắt khi gặp vật cản trong quá trình cắt laser.

Cơ cấu chống va chạm cơ khí hoạt động ra sao?

          Ngoài cảm biến, một số đầu cắt còn được thiết kế với cơ cấu chống va chạm cơ khí. Phần đầu cắt hoặc nozzle có thể được thiết kế để tách khỏi vị trí lắp đặt khi xảy ra lực tác động bất thường. Khi đó, thay vì truyền toàn bộ lực va chạm vào các bộ phận nhạy cảm bên trong, cơ cấu bảo vệ sẽ giúp giảm tác động lên đầu cắt.

          Sau khi xử lý nguyên nhân gây va chạm, đầu cắt có thể được đưa về vị trí chuẩn tùy theo thiết kế của từng hệ thống. Đây là một lớp bảo vệ bổ sung bên cạnh hệ thống cảm biến và điều khiển.

Công nghệ chống va chạm giúp bảo vệ những bộ phận nào?

          Một sự cố va chạm có thể ảnh hưởng đến nhiều bộ phận của đầu cắt, đặc biệt là các linh kiện có độ chính xác cao. Hệ thống chống va chạm giúp hạn chế nguy cơ hư hỏng đối với Nozzle, Ceramic ring, Thấu kính bảo vệ, Cụm đầu cắt, Cảm biến chiều cao, Cơ cấu gá đầu cắt...

          Nếu va chạm xảy ra ở tốc độ cao, chi phí sửa chữa và thời gian dừng máy cắt laser có thể lớn hơn nhiều so với việc thay thế một linh kiện tiêu hao thông thường.

==> Những lỗi thường gặp khi vận hành máy cắt laser

Lợi ích của công nghệ chống va chạm đầu cắt laser

          Giảm nguy cơ hư hỏng đầu cắt: Đây là lợi ích quan trọng nhất. Khi phát hiện bất thường sớm, hệ thống có thể hạn chế lực tác động và giảm khả năng làm hỏng các bộ phận có giá trị cao.

          Hạn chế thời gian dừng máy: Một sự cố đầu cắt có thể khiến máy phải dừng để kiểm tra, căn chỉnh hoặc thay thế linh kiện. Khả năng phát hiện và xử lý sớm giúp giảm thời gian máy ngừng hoạt động ngoài kế hoạch.

          Duy trì chất lượng cắt: Khi đầu cắt được bảo vệ và duy trì đúng vị trí, quá trình gia công có thể ổn định hơn, hạn chế những lỗi phát sinh do đầu cắt bị lệch hoặc hư hỏng.

          Giảm chi phí bảo trì: Bảo vệ đầu cắt tốt hơn đồng nghĩa với việc giảm nguy cơ phát sinh những hư hỏng lớn và kéo dài tuổi thọ của các linh kiện liên quan.

Công nghệ chống va chạm có thay thế việc kiểm tra phôi không?

          Không. Đây là điểm doanh nghiệp cần lưu ý. Hệ thống chống va chạm là một lớp bảo vệ trong quá trình vận hành, nhưng không thể thay thế hoàn toàn việc chuẩn bị vật liệu và kiểm tra máy cắt laser.

          Trước khi cắt, người vận hành vẫn cần:

- Kiểm tra tình trạng phôi.

- Đảm bảo vật liệu được đặt đúng vị trí.

- Loại bỏ vật cản trên bàn máy.

- Kiểm tra nozzle và đầu cắt.

- Đảm bảo hệ thống cảm biến hoạt động bình thường.

- Kiểm tra chương trình gia công trước khi chạy.

          Một hệ thống bảo vệ tốt chỉ phát huy hiệu quả tối đa khi kết hợp với quy trình vận hành đúng kỹ thuật.

Khi lựa chọn máy cắt laser, có nên quan tâm đến chống va chạm?

          Câu trả lời là có, đặc biệt đối với doanh nghiệp vận hành máy với tần suất cao. Khi đánh giá một hệ thống máy cắt laser, không nên chỉ nhìn vào công suất nguồn laser hoặc tốc độ cắt. Các hệ thống bảo vệ và điều khiển cũng ảnh hưởng trực tiếp đến độ ổn định và chi phí vận hành lâu dài.

          Doanh nghiệp nên tìm hiểu:

- Đầu cắt sử dụng loại cảm biến nào?

- Có chức năng điều khiển chiều cao tự động không?

- Có cơ cấu chống va chạm không?

- Khi phát hiện bất thường, hệ thống phản ứng như thế nào?

- Linh kiện thay thế có dễ tìm không?

- Nhà cung cấp có hỗ trợ hiệu chuẩn và bảo trì không?

          Đây là những yếu tố thường bị bỏ qua khi so sánh máy nhưng lại có ý nghĩa lớn trong quá trình sử dụng thực tế.

Xu hướng phát triển của công nghệ bảo vệ đầu cắt

          Cùng với sự phát triển của máy cắt laser công suất cao và tự động hóa, hệ thống bảo vệ đầu cắt cũng ngày càng được tích hợp sâu hơn với bộ điều khiển máy. Các hệ thống hiện đại có xu hướng kết hợp dữ liệu từ cảm biến, điều khiển chiều cao, giám sát quá trình cắt và phần mềm điều khiển để phát hiện bất thường nhanh hơn.

          Trong tương lai, việc kết hợp cảm biến với AI và hệ thống giám sát thông minh có thể giúp máy chủ động nhận biết các dấu hiệu bất thường trước khi sự cố xảy ra. Đây cũng là một phần trong xu hướng phát triển máy cắt laser thông minh và Smart Factory.

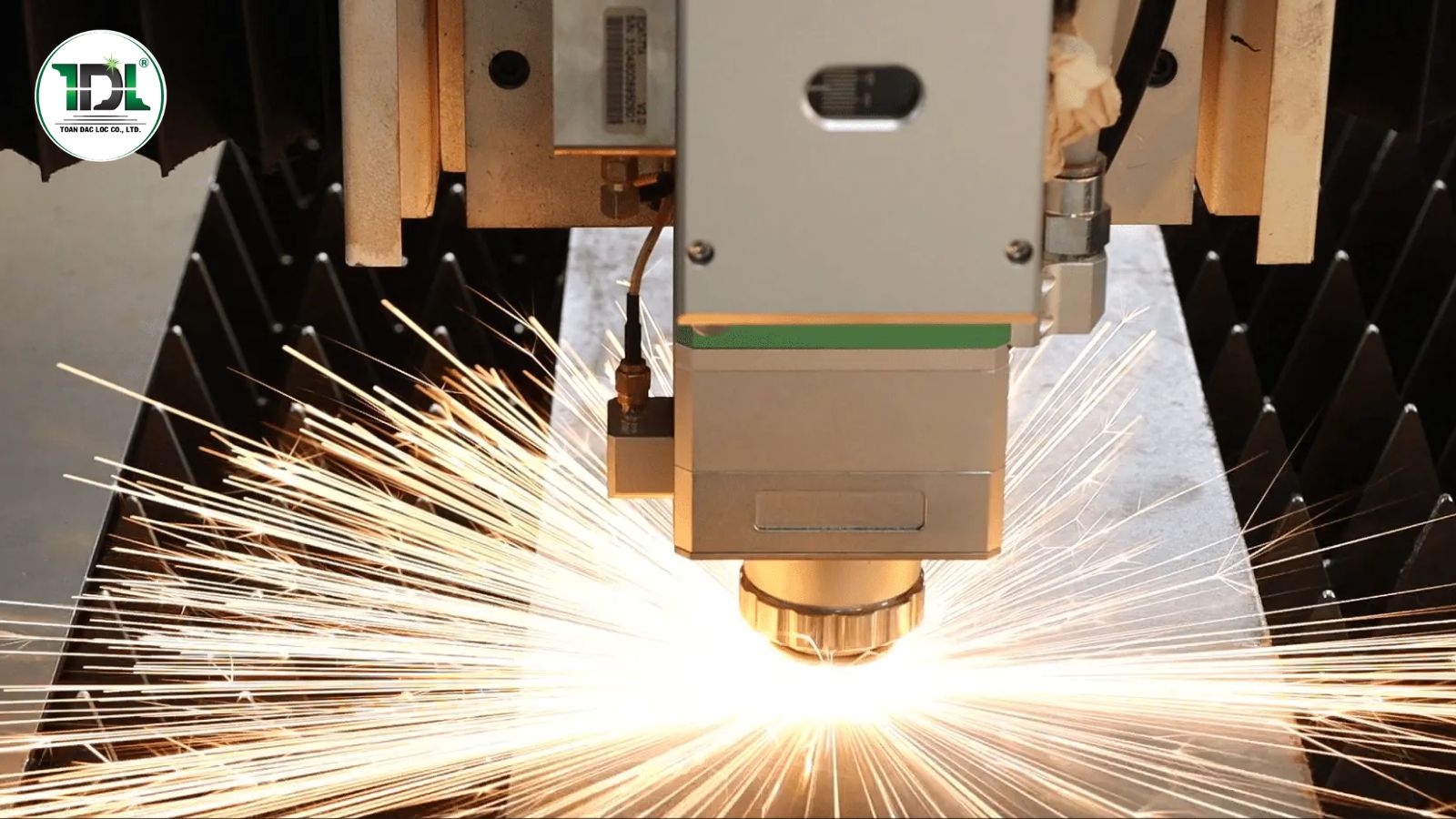

Hệ thống bảo vệ đầu cắt góp phần nâng cao độ ổn định và giảm thời gian dừng máy do sự cố.

==> Smart Factory là gì? Xu hướng nhà máy thông minh trong ngành cơ khí.

          Công nghệ chống va chạm đầu cắt laser là một trong những hệ thống bảo vệ quan trọng trên máy cắt laser hiện đại. Bằng cách sử dụng cảm biến, điều khiển chiều cao và các cơ cấu bảo vệ phù hợp, hệ thống giúp hạn chế nguy cơ va chạm, bảo vệ đầu cắt và giảm thời gian dừng máy do sự cố.

          Tuy nhiên, chống va chạm không phải là giải pháp thay thế cho quy trình vận hành đúng kỹ thuật. Để máy hoạt động ổn định, doanh nghiệp vẫn cần kết hợp giữa hệ thống bảo vệ, kiểm tra vật liệu, bảo dưỡng định kỳ và đào tạo người vận hành. Khi lựa chọn máy cắt laser, bên cạnh công suất và tốc độ cắt, doanh nghiệp cũng nên quan tâm đến các công nghệ bảo vệ đầu cắt để đảm bảo hiệu quả và độ tin cậy trong quá trình sản xuất lâu dài.
