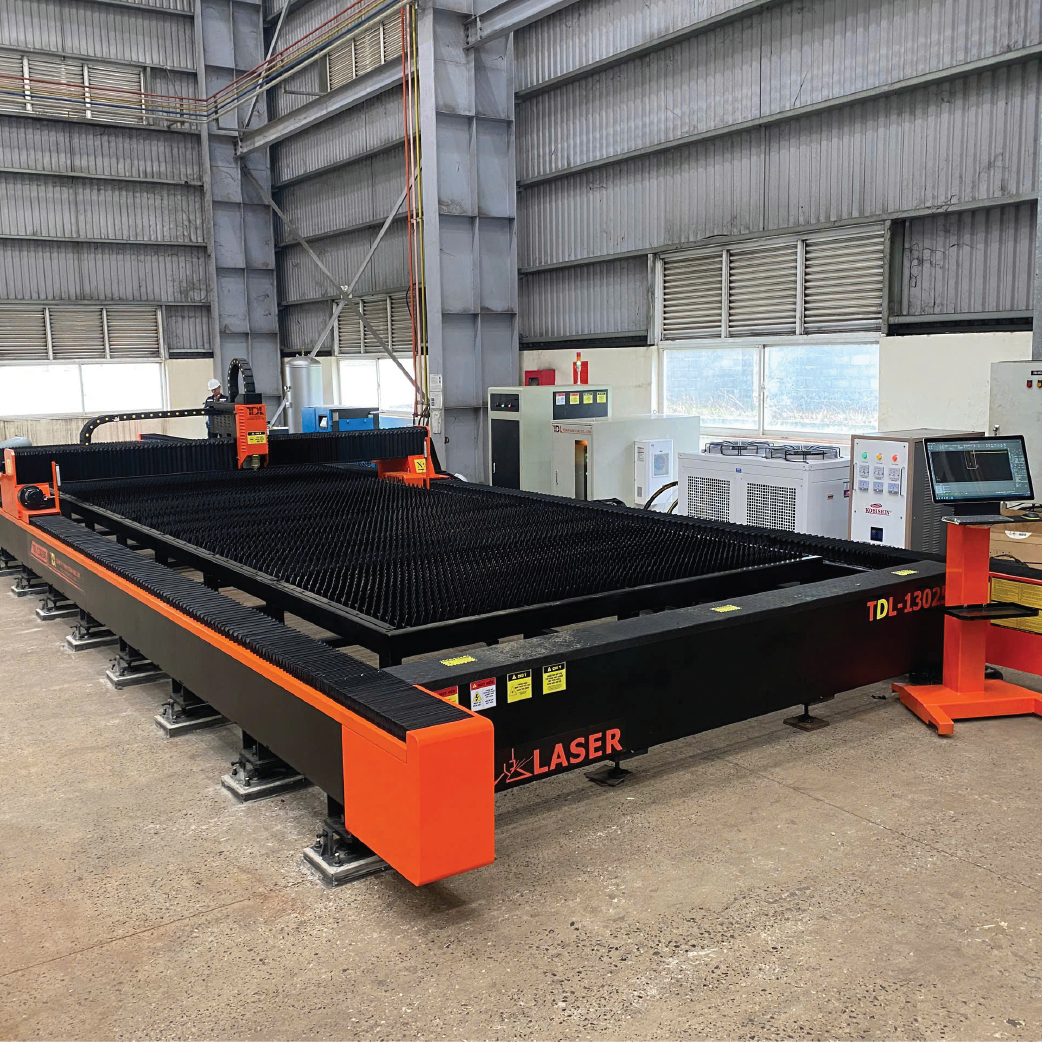

Dòng G (Khổ Lớn)
- Mã sản phẩm: TDL-12025G / TDL-13035G / TDL-12040G
- Nhà sản xuất: TDL
- Xuất xứ: Việt Nam
- Lượt xem: 1498
Máy Cắt Laser Khổ Lớn Dòng G thuộc dòng máy hạng nặng sử dụng trong các nhà máy kết cấu thép lớn với nguồn laser <80000W
Chế độ bảo hành: Máy cắt Laser cnc bảo hành 2 năm, khung máy bảo hành 5 năm, bảo trì máy trọn đời.
-
- Thông tin sản phẩm
- Thông số kỹ thuật
- Bình luận
CÁC BỘ PHẬN CHÍNH MÁY CẮT LASER CNC DO TDL SẢN XUẤT TẠI VIỆT NAM
Kết cấu thân máy
- Chọn vật liệu có chứng chỉ xuất xứ rõ ràng từ nhà cung cấp uy tín, tiếp đến Cắt chính xác trên máy cắt cnc và HÀN bằng que hàn chịu lực và áp dụng qui trình hàn đặc biệt tránh ứng suất và biến dạng.
- Hàn xong khung máy được xử lý hoàn toàn ứng suất dư
- Để nguội khung máy ngoài trời 30 ngày
- Gia công chính xác trên máy phay cnc khổ lớn lớn cùng các loại máy công cụ khác: Khoan, mài…
- RUNG khử ứng suất lần cuối
- Làm sạch và sơn chống gỉ hai lớp
Dầm ngang bằng nhôm hàng không 6005-T6 siêu bền,cứng và nhẹ giúp tăng tốc nhanh chóng
Hệ thống điều khiển CNC
- Màn hình màu cảm ứng 27.5", Wifi
- Bộ xử lý: Intel I5 6440EQ (4-core 3.4GHz)
- Hệ điều hành: 64-bit Window 10 LTSB
- Bộ nhớ trong: Dual-channel 8G DDR4-2133
- Ethernet ports: EtherCAT * 1, EtherCAT * 3
- USB ports: USB3.0x4
- Hard drive: 64GB SATA SSD
- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình máy tính. Các chức năng chính bao gồm vẽ CAD, tối ưu hóa DWG / DXF, tương tác làm nesting, lập trình tự động, cũng như xác minh mô phỏng cắt và tính chi phí.
- Phần mềmCAD / CAM nổi bật với tính năng Autonesting, chung đường cắt giúp tiết kiệm vật liệu và nâng cao hiệu quả cắt.”
- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình lập trình máy tính. Phần mềm này có thể quản lý sản xuất, quản lý tài chính và chi phí…
- Sử dụng phần mềm nesting, tỷ lệ sử dụng vật liệu tăng trung bình khoảng 1% ~ 5%, hiệu quả cắt tăng 10% ~ 30%, cải thiện đáng kể chất lượng cắt và quản lý dữ liệu quá trình, thu thập dữ liệu các chức năng quản lý dữ liệu thống kê. Thiết kế giao diện, hoạt động đơn giản, trực quan và dễ học và dễ sử dụng
![]() |
![]()
|
![]() |
Nguồn cắt laser
![]() |
![]() |
![]() |
Bộ điều khiển tự động độ cao mỏ cắt laser
- Tốc độ lấy mẫu 1000 lần / giây.
- Độ chính xác đo tĩnh 0.001 mm.
- Độ chính xác động 0,05 mm
- Chiều cao điều khiển servo từ 0 đến 10 mm.
- Tốc độ điều khiển lên đến 375 mm / s
- Chiều dài cáp truyền dẫn tín hiệu là 100 mét, khả năng chống nhiễu mạnh mẽ.
- Hỗ trợ truyền thông mạng, nâng cấp trực tuyến.
- Hỗ trợ báo động bằng màn hình cảm ứng
- Hỗ trợ dò tìm cạnh và cạnh tròn tự động.
- Quy trình hiệu chỉnh một cú nhấp chuột, hoạt động thuận tiện, nhanh chóng và dễ dàng.
Đầu cắt laser Auto Focus- Tự động chỉnh tiêu cự thương hiệu Raytools/Precitec
![]() |
![]() |
Một số bộ phận tiêu chuẩn khác
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Một số chức năng đặc biệt do TDL phát triển
![]() |
![]() |
CÁC MẪU SẢN PHẨM CẮT LASER
![]() |
![]() |
QUI TRÌNH SẢN XUẤT MÁY CẮT LASER
|
|
|
|
|
|
|
|
VIDEO CLIP
HÌNH ẢNH MỘT SỐ MÁY CẮT FIBER LASER CNC ĐÃ BÀN GIAO
|
|
|
Bàn giao máy cắt Laser TDL-13035G nguồn 20000W tại Công ty Đại Trung Thành (Máy 3) |
Bàn giao máy cắt Laser TDL-13035GB nguồn 20000W tại Công ty CNI |
Bàn giao máy cắt Laser TDL-12025G nguồn 15000W tại Công ty HD Steel |
|
|
|
Bàn giao máy cắt Laser TDL-13035G nguồn 15000W tại Công ty Minh Việt Sơn |
Bàn giao máy cắt Laser TDL-13035G nguồn 12000W tại Công ty Đại Trung Thành (Máy 2)
|
Bàn giao máy cắt Laser TDL-13035G nguồn 12000W tại Công ty AP |
|
|
|
Bàn giao máy cắt Laser TDL-12025G nguồn 12000W tại Công ty Anpha
|
Bàn giao máy cắt Laser TDL-12025G nguồn 12000W tại Công ty Nghĩa Phát
|
Bàn giao máy cắt Laser TDL-12025G nguồn 15000W tại Công ty Tuấn Hảo
|
|
|
|

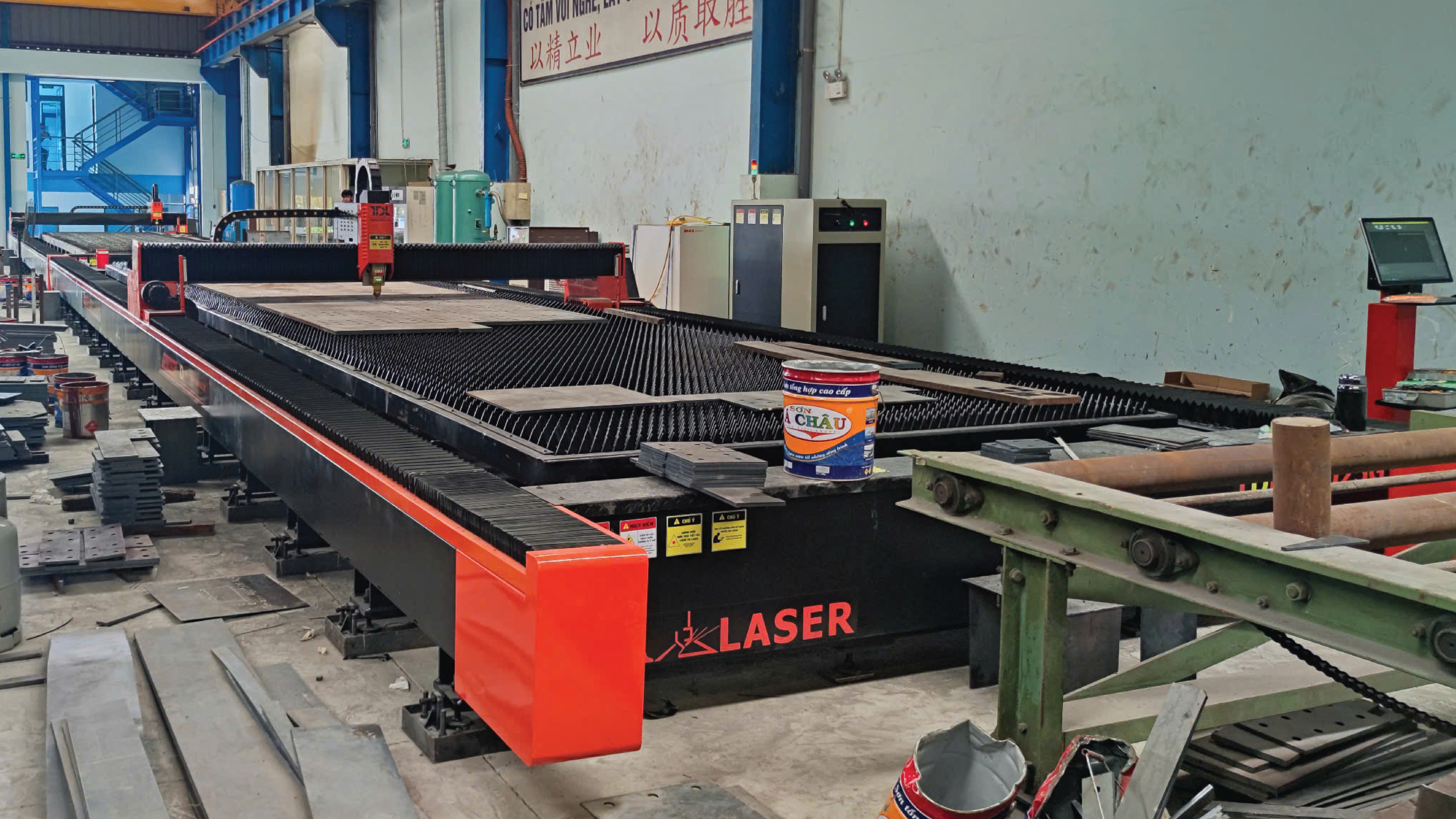

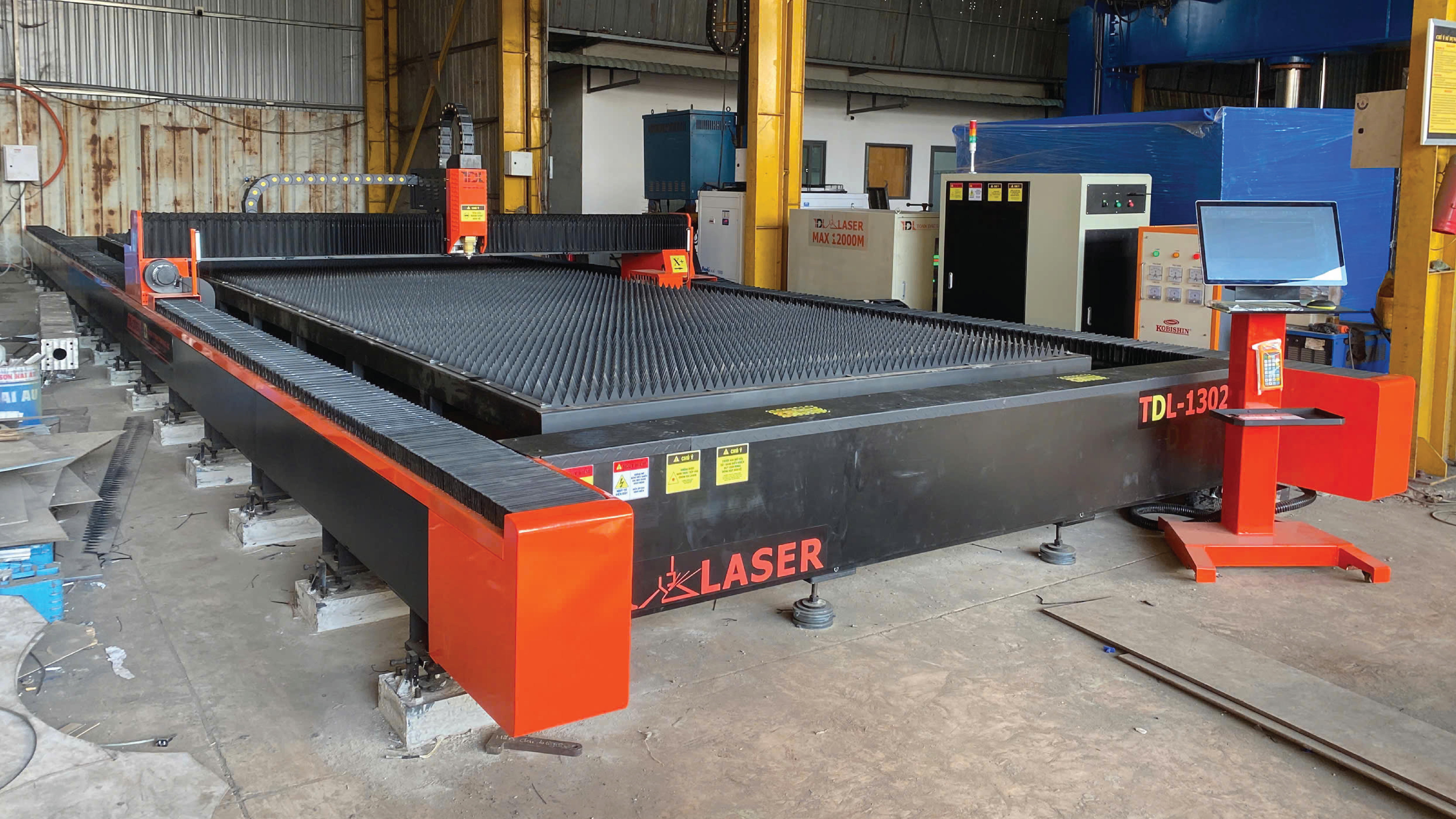

Bàn giao máy cắt Laser TDL-13025G nguồn 12000W tại Công ty Tân Kiệt Phát |
Bàn giao máy cắt Laser TDL-12025G nnguồn 6000W tại Công ty ASEAN |
Bàn giao máy cắt Laser TDL-12025S nguồn 12000W tại Công ty Sơn Thành |
|
|
|
Bàn giao máy cắt Laser TDL-12020S nguồn 15000W tại Công ty Lê Minh (Máy 3)
|
Bàn giao máy cắt Laser TDL-12020S nguồn 12000W tại Công ty Khương Thành
|
Máy cắt Laser TDL-12020S nguồn 12000W tại Công ty TDL
|
|
|
|
Bàn giao máy cắt Laser TDL-12020S nguồn IPG 6000W tại Công ty Mento (Máy 2)
|
Bàn giao máy cắt Laser TDL-12020S nguồn 6000W tại Công ty Huy Minh
|
Bàn giao máy cắt Laser TDL-12020S nguồn 12000W tại Công ty Kotinochi
|
![]() |
![]() |
![]() |
Bàn giao máy cắt Laser TDL-6020F nguồn 15000W tại Công ty Nova Buildings |
Bàn giao máy cắt Laser TDL-6020F nguồn 12000W tại Công ty Tháp Kim |
Máy cắt Laser Bàn đôi TDL-6020F nguồn 6000W tại Công ty TDL |
MODEL |
TDL-12025G/GB | TDL-13035G/GB | TDL-12040G/GB | |
Khổ cắt lớn nhất (mm) |
12000x2500 | 12000x3500 | 12000x4000 | |
Hành trình X-Y-Z |
12400-2680-200mm | 13300-3600-200mm | 12500-4150-200mm | |
Độ chính xác vị trí X,Y |
±0.03mm |
|||
Độ chính xác lặp lại X,Y |
±0.01mm |
|||
Tốc độ tối đa X,Y |
|
X,Y=80÷150m/ph, Z=30m/ph |
||
Gia tốc |
1.0G÷2.5G | |||
Công suất nguồn laser |
6.0KW÷60KW | |||
Kích thước (DxRxC) |
15600x4400x1500mm | 16000x5200x1500mm | 16000x5500x1500mm | |
Tổng lượng |
»15T | »20T | »25T |
* GB: Đây là dòng máy sử dụng đầu cắt vát mép 3D.
* Ngoài các phạm vi cắt tiêu chuẩn trên còn có thể chế tạo mở rộng hay thu hẹp phạm vi cắt theo yêu cầu
