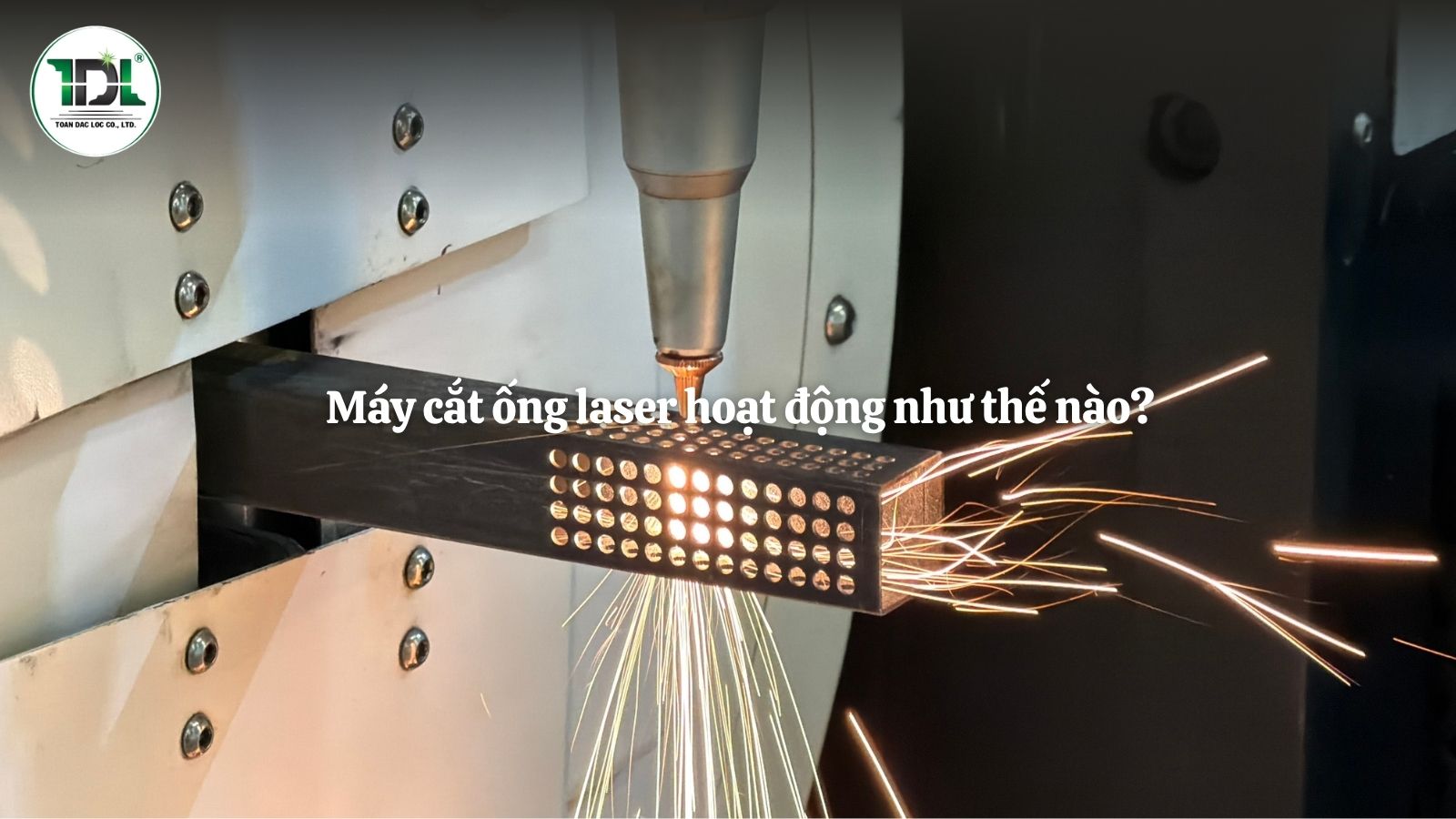

Máy cắt ống laser hoạt động như thế nào? Tìm hiểu nguyên lý máy cắt ống laser

          Máy cắt ống laser ngày càng được ứng dụng rộng rãi trong ngành cơ khí nhờ khả năng gia công nhanh, chính xác và tự động hóa cao. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý hoạt động của thiết bị này. Vậy máy cắt ống laser hoạt động như thế nào?

        Công nghệ laser fiber cắt vật liệu ra sao và vì sao lại mang đến hiệu quả vượt trội so với nhiều phương pháp gia công truyền thống? Hãy cùng TDL LASER tìm hiểu chi tiết trong bài viết dưới đây.

Máy cắt ống laser là gì?

          Trước khi tìm hiểu nguyên lý hoạt động, cần hiểu rằng máy cắt ống laser là thiết bị sử dụng tia laser công suất cao để gia công các loại ống kim loại, thép hộp và thép hình.

          Khác với các phương pháp cưa, khoan hoặc plasma truyền thống, máy cắt ống laser có thể thực hiện nhiều công đoạn trên cùng một hệ thống với độ chính xác cao và tốc độ xử lý nhanh.

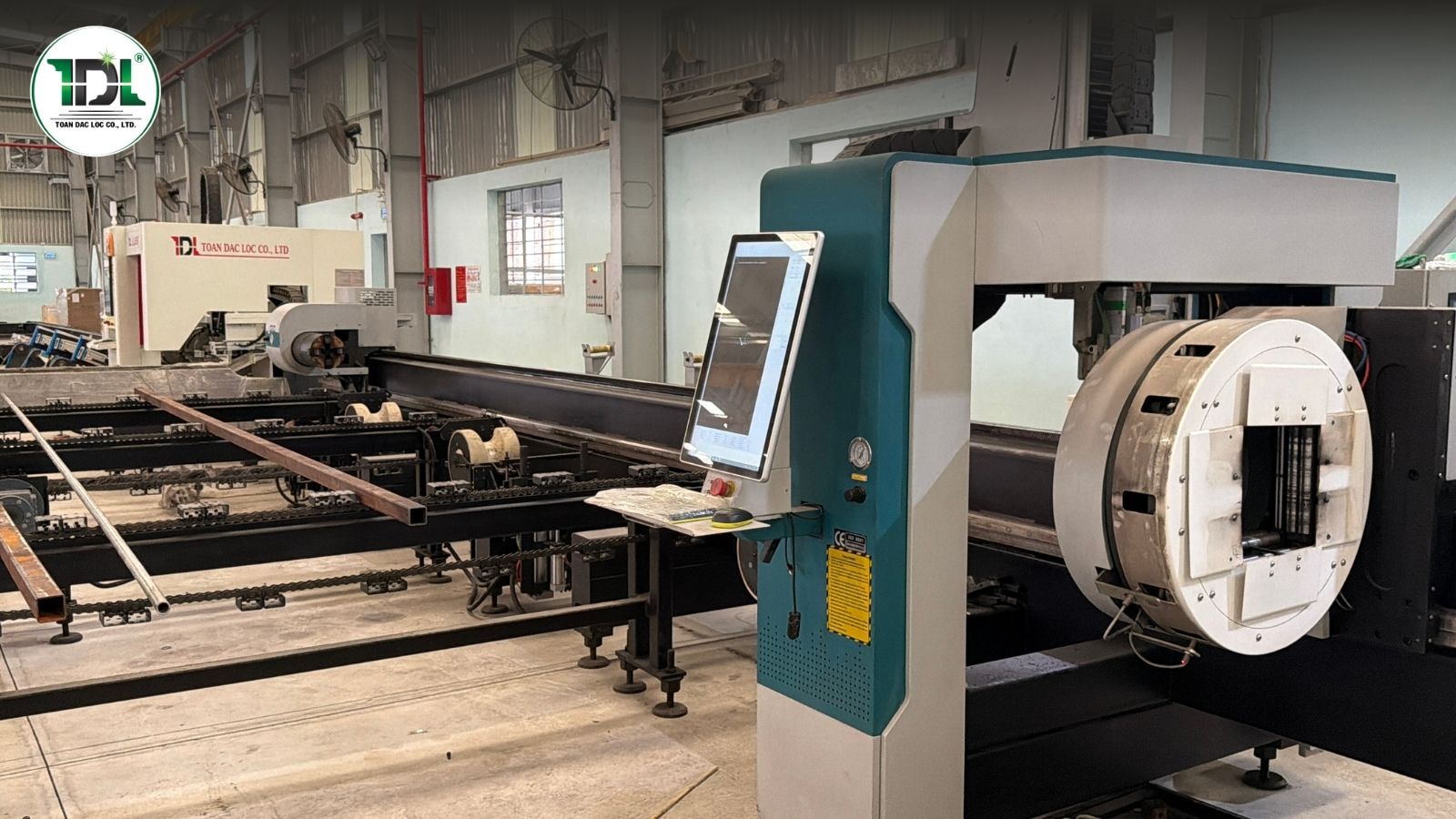

Máy cắt ống laser được ứng dụng rổng rãi trong gia công cơ khí mang lại hiệu suất cao

Nguyên lý máy cắt ống laser hoạt động như thế nào?

          Để tạo ra những đường cắt chính xác trên các loại ống kim loại, máy cắt ống laser cần phối hợp đồng bộ giữa nguồn laser, đầu cắt, hệ thống điều khiển CNC và cơ cấu kẹp xoay vật liệu. Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng đều đóng vai trò quan trọng trong quá trình gia công.

          Về cơ bản, máy cắt ống laser hoạt động bằng cách hội tụ chùm tia laser năng lượng cao lên bề mặt vật liệu. Khi tia laser tập trung tại một điểm rất nhỏ, nhiệt độ tại khu vực đó tăng lên cực nhanh khiến kim loại nóng chảy hoặc hóa hơi. Đồng thời, khí hỗ trợ được thổi qua đầu cắt để loại bỏ phần vật liệu nóng chảy ra khỏi vị trí gia công. Quá trình này diễn ra liên tục theo chương trình được lập trình sẵn trên hệ thống CNC, tạo nên các đường cắt chính xác theo thiết kế.

Các bộ phận tham gia vào quá trình cắt ống laser

          Để máy hoạt động ổn, thì các bộ phận và linh kiện lắp ráp đóng vai trò to lớn:

Nguồn laser fiber

          Nguồn laser là nơi tạo ra tia laser có năng lượng cao phục vụ quá trình gia công. Hiện nay, công nghệ laser fiber được sử dụng phổ biến nhờ:

- Hiệu suất chuyển đổi năng lượng cao.

-Tiết kiệm điện năng.

- Tốc độ cắt nhanh.

- Chi phí vận hành thấp.

==> Xem thêm nguồn cắt laser fiber

Đầu cắt laser

          Đầu cắt có nhiệm vụ:

- Hội tụ tia laser.

- Điều chỉnh tiêu cự.

- Kết hợp khí hỗ trợ trong quá trình cắt.

          Đây là bộ phận ảnh hưởng trực tiếp đến chất lượng đường cắt và khả năng gia công vật liệu.

Hệ thống CNC

          Hệ điều khiển CNC tiếp nhận dữ liệu từ bản vẽ kỹ thuật và điều khiển toàn bộ quá trình vận hành. Bao gồm:

- Tốc độ di chuyển.

- Vị trí cắt.

- Góc xoay vật liệu.

- Công suất laser.

          Nhờ đó máy có thể gia công chính xác các chi tiết phức tạp.

==> Xem thêm các dòng máy cắt laser

Hệ thống mâm cặp

          Mâm cặp có nhiệm vụ:

- Kẹp chặt vật liệu.

- Xoay ống theo chương trình.

- Định vị chính xác vị trí gia công.

          Đối với máy cắt ống laser, đây là một trong những bộ phận quan trọng nhất.

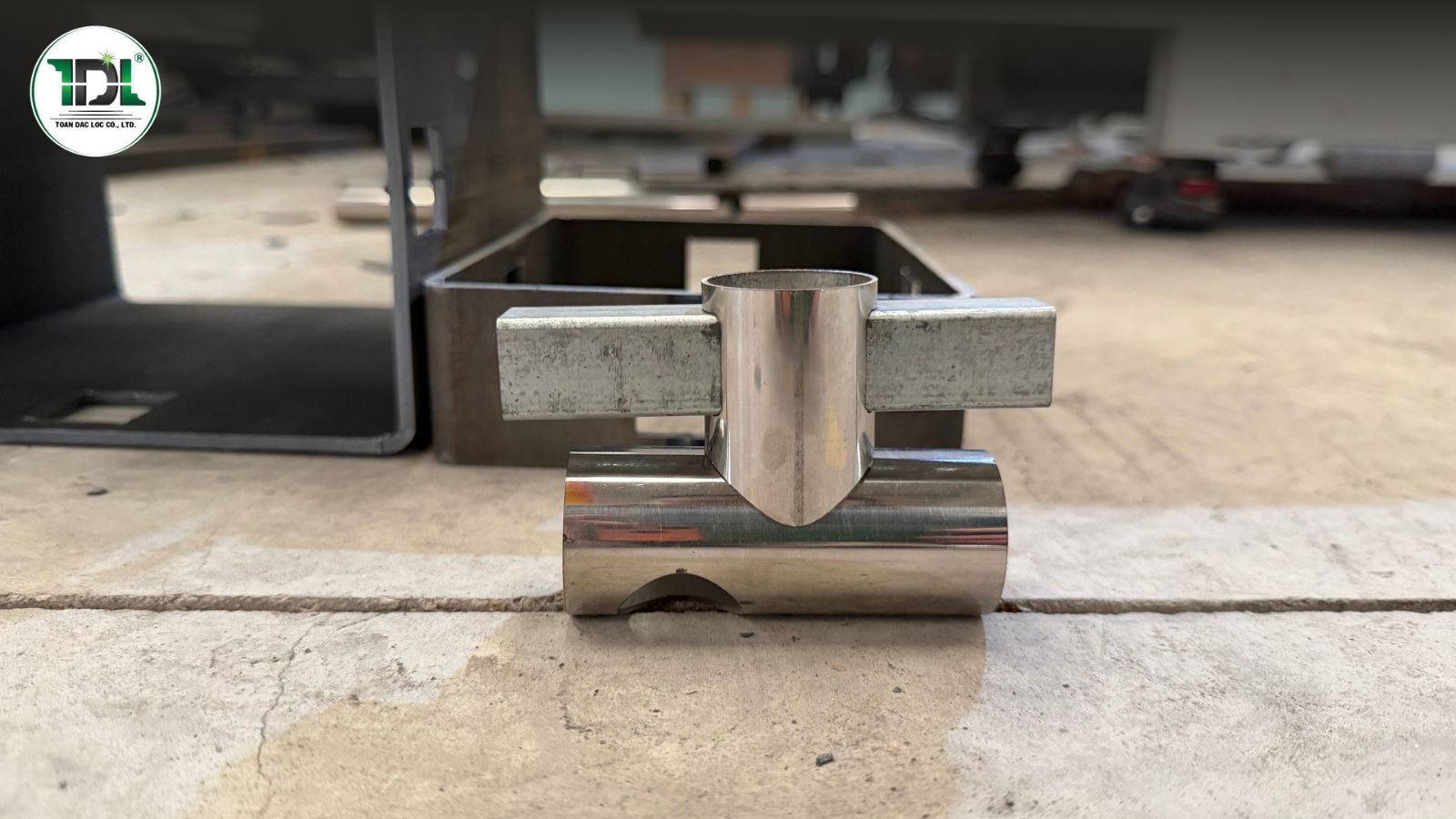

Máy cắt ống laser tạo ra đường cắt chính xác trên các loại ống kim loại

Quy trình cắt ống laser diễn ra như thế nào?

          Để tạo ra những đường cắt chính xác trên ống kim loại, máy cắt ống laser không chỉ đơn thuần phát tia laser lên vật liệu mà còn trải qua một quy trình vận hành được tự động hóa và kiểm soát chặt chẽ. Từ khâu nạp phôi, định vị vật liệu đến quá trình cắt và hoàn thiện sản phẩm, mọi công đoạn đều được phối hợp đồng bộ giữa hệ thống CNC, nguồn laser và cơ cấu mâm cặp nhằm đảm bảo độ chính xác, tốc độ gia công và chất lượng thành phẩm.

Bước 1: Nạp vật liệu: Ống hoặc thép hộp được đưa vào khu vực gia công thông qua:

- Cấp phôi thủ công.

- Cấp phôi bán tự động.

- Cấp phôi tự động.

Bước 2: Định vị vật liệu: Hệ thống mâm cặp sẽ giữ cố định vật liệu và xác định vị trí gia công theo chương trình đã cài đặt.

Bước 3: Tia laser thực hiện cắt: Nguồn laser phát tia năng lượng cao tới đầu cắt. Đầu cắt hội tụ tia laser vào vật liệu để tạo ra đường cắt theo thiết kế.

Bước 4: Xoay và di chuyển vật liệu: Trong quá trình gia công, mâm cặp liên tục xoay vật liệu để thực hiện: Cắt góc, khoan lỗ, tạo khe ghép, gia công biên dạng phức tạp.

Bước 5: Hoàn thiện sản phẩm: Sau khi hoàn thành chương trình cắt, chi tiết được đưa ra ngoài và sẵn sàng cho các công đoạn tiếp theo.

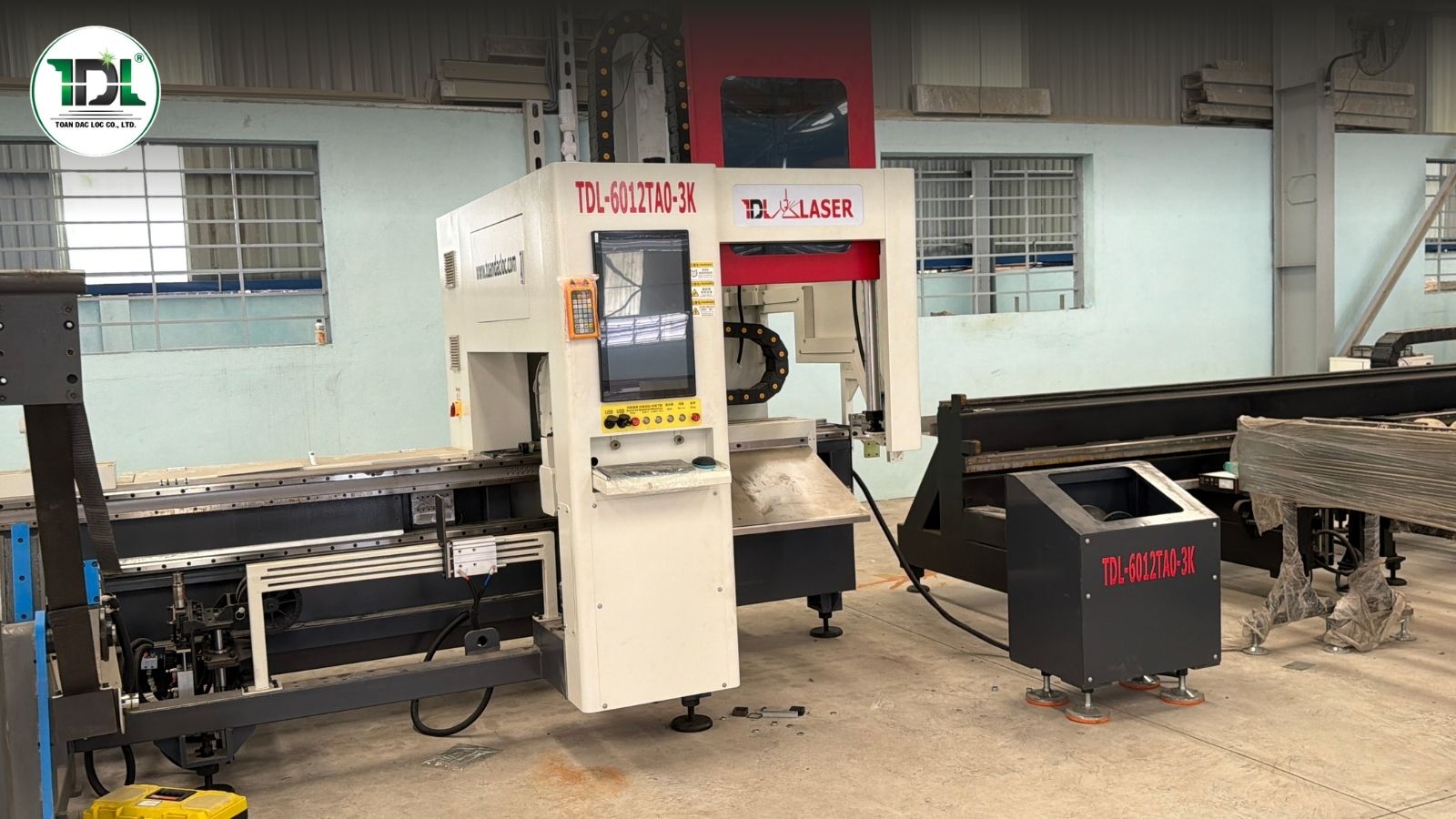

Hệ thống mâm cặp nhằm đảm bảo độ chính xác, tốc độ gia công và chất lượng

Ưu điểm của nguyên lý cắt ống bằng laser

          Không chỉ sở hữu nguyên lý hoạt động hiện đại, máy cắt ống laser còn mang lại nhiều lợi ích đáng kể cho doanh nghiệp sản xuất. Đây cũng là lý do công nghệ này ngày càng thay thế các phương pháp gia công truyền thống trong nhiều lĩnh vực cơ khí.

Độ chính xác cao: Tia laser được hội tụ tại điểm rất nhỏ giúp tạo ra đường cắt sắc nét và hạn chế sai số.

Tốc độ gia công nhanh: Máy có thể xử lý liên tục với tốc độ cao, phù hợp cho sản xuất công nghiệp.

Giảm công đoạn sản xuất: Nhiều chi tiết có thể hoàn thiện chỉ trong một lần gia công mà không cần cưa, khoan hoặc đột riêng biệt.

Tự động hóa cao: Máy có thể kết hợp với hệ thống cấp phôi tự động giúp giảm nhân công và tăng năng suất.

==> Xem thêm trong bài ứng dụng máy cắt ống laser

Những vật liệu nào máy cắt ống laser có thể gia công?

          Máy cắt ống laser hiện nay có thể xử lý: Thép carbon, Thép không gỉ (inox), Nhôm, Thép hộp, Ống tròn, Ống vuông, Nhiều loại thép hình...

==> Máy cắt ống laser có cắt được thép hình không

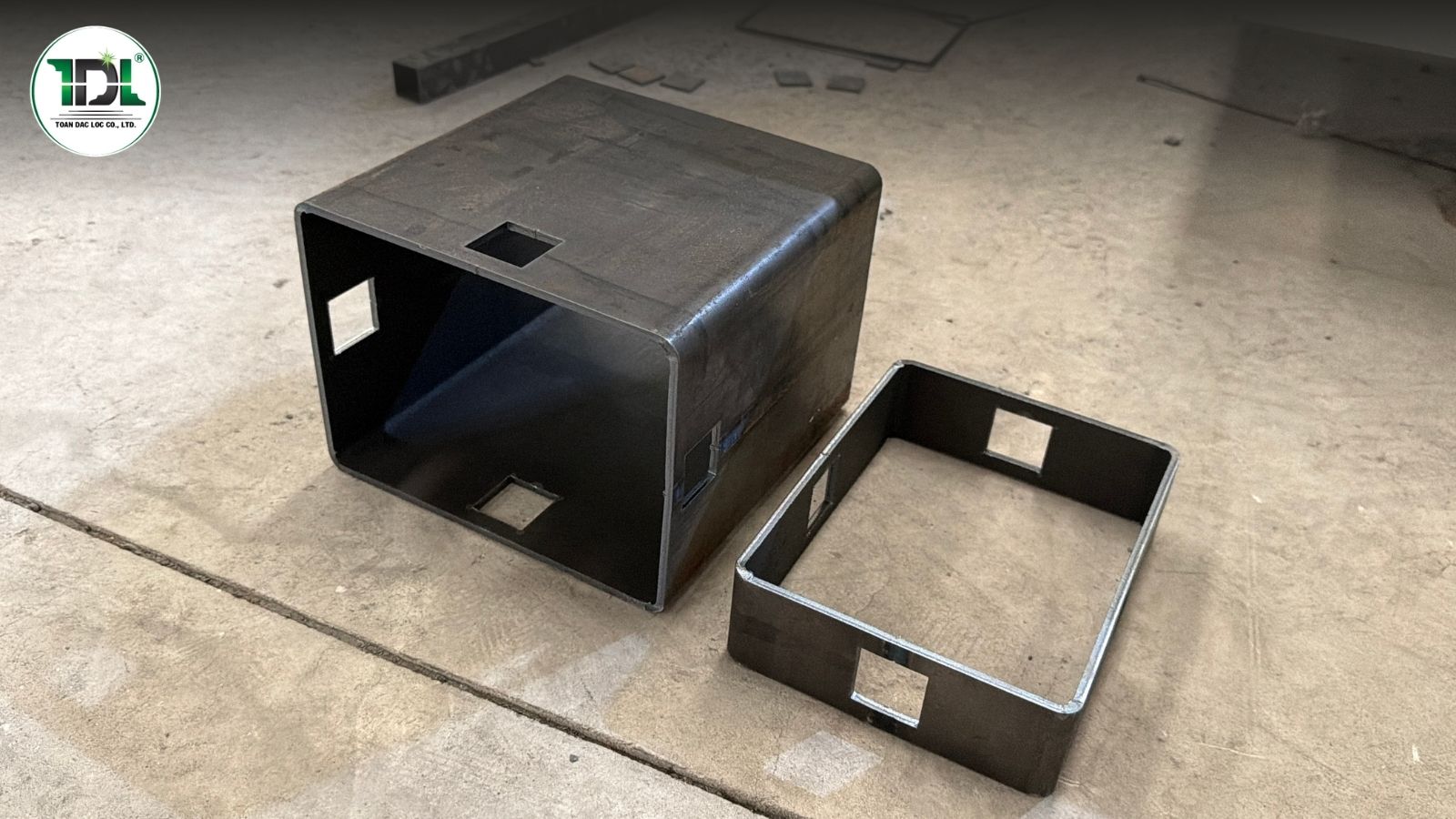

Máy cắt ống laser có thể xử lý đa dạng các loại ống, hộp, thép hình

          Máy cắt ống laser hoạt động dựa trên nguyên lý sử dụng tia laser năng lượng cao để làm nóng chảy hoặc hóa hơi vật liệu tại vị trí gia công. Nhờ sự kết hợp giữa nguồn laser fiber, đầu cắt, hệ điều khiển CNC và hệ thống mâm cặp, thiết bị có thể tạo ra những đường cắt chính xác, nhanh chóng và hiệu quả trên nhiều loại vật liệu kim loại khác nhau. Đây là một trong những công nghệ gia công hiện đại đang được ứng dụng rộng rãi trong ngành cơ khí hiện nay.

Câu hỏi thường gặp

Máy cắt ống laser hoạt động theo nguyên lý nào?

=> Máy sử dụng tia laser công suất cao hội tụ lên bề mặt vật liệu để làm nóng chảy hoặc hóa hơi kim loại, từ đó tạo ra đường cắt theo thiết kế.

Nguồn laser fiber có vai trò gì?

=> Nguồn laser fiber tạo ra tia laser phục vụ quá trình gia công và là bộ phận quyết định khả năng cắt của máy.

Vì sao máy cắt ống laser có độ chính xác cao?

=> Nhờ hệ thống CNC, đầu cắt laser và cơ cấu mâm cặp hoạt động đồng bộ, máy có thể kiểm soát chính xác vị trí gia công.

Máy cắt ống laser có thể gia công thép hình không?

=> Nhiều dòng máy hiện đại có thể xử lý thép H, I, U, V và các dạng thép kết cấu khác nếu được trang bị cấu hình phù hợp.
