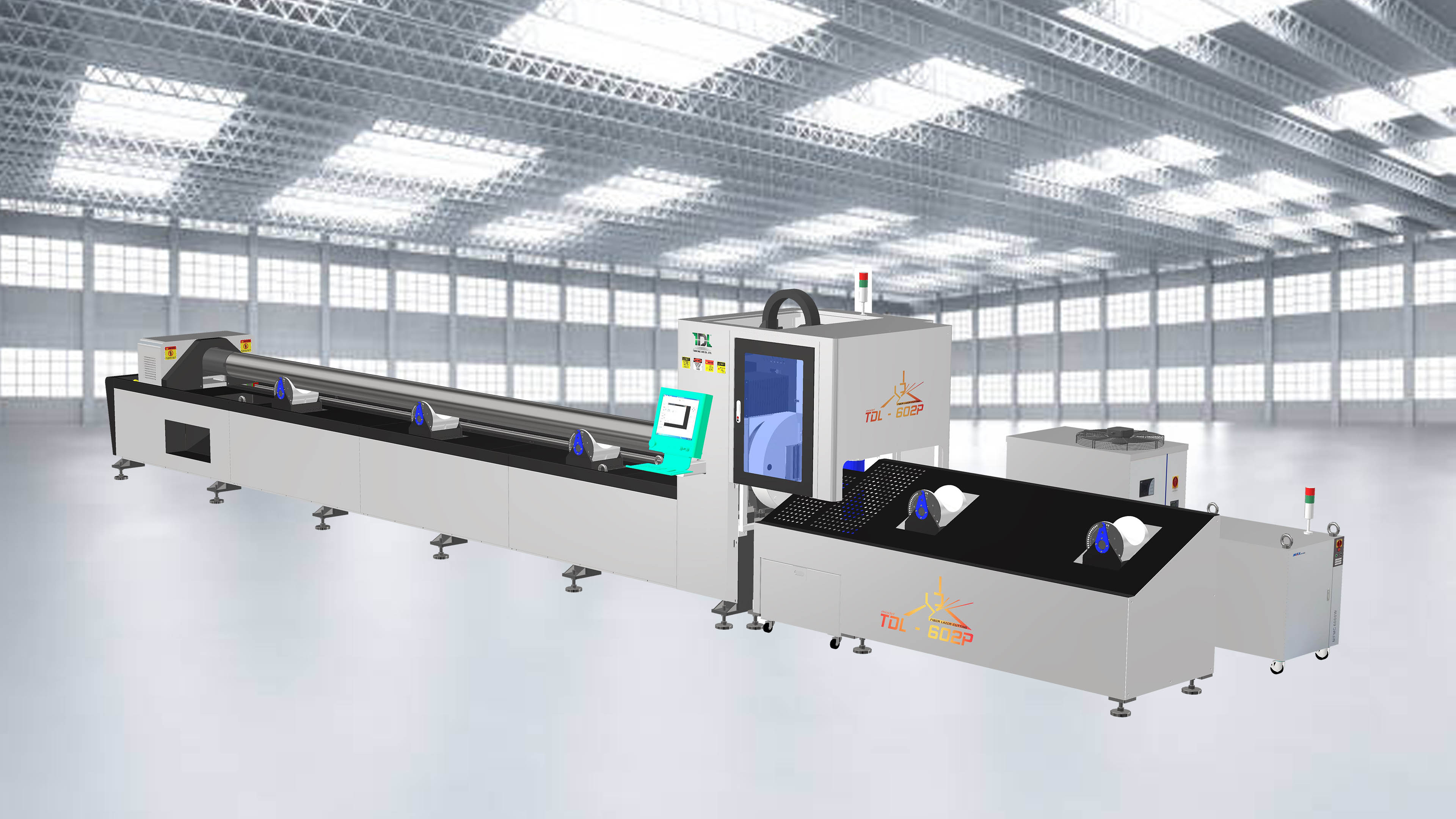

  • Máy Cắt Ống Laser TDL

  • Mã sản phẩm: Máy cắt ống Laser
  • Nhà sản xuất: TDL
  • Lượt xem: 731
  • Máy cắt ống laser là dòng sản phẩm máy cắt phù hợp với các loại nguồn cắt laser có công suất <12000W



    Chế độ bảo hành: Máy cắt Laser cnc bảo hành 2 năm, khung máy bảo hành 5 năm, bảo trì máy trọn đời.

  • Thông tin sản phẩm
  • Thông số kỹ thuật
  • Bình luận

GIỚI THIỆU CHUNG

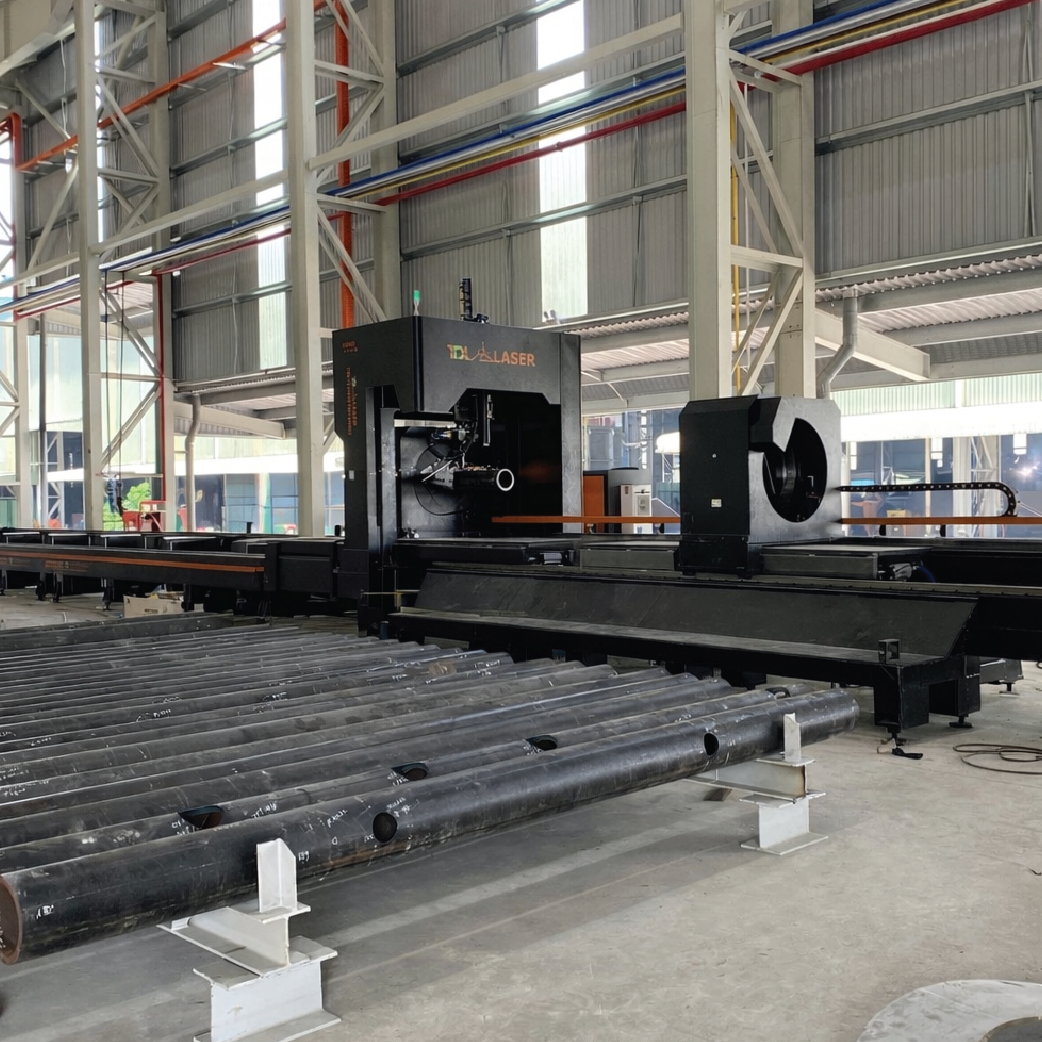

- Máy cắt ống laser là dòng sản phẩm máy cắt được sử dụng trong các nhà máy lớn và phù hợp với các loại nguồn cắt laser công suất lớn <6000W

- Mâm kẹp trước và sau kẹp tự động bằng khí nén

Trang bị sẵn hệ thống đỡ ống tự động chống võng cho các loại ống nhỏ và dài

Sẵn có hệ thống đỡ ống và thu hồi sản phẩm dài

- Phầm mềm đã có sẵn thư viện các biên dạng cắt

- Các bộ phận chính của máy được nhập khẩu từ những nhà sản xuất nổi tiếng đó là: Máy tính - Advantech Đài Loan; Servo motor - Yaskawa Nhật; Đầu cắt - Raytools Thụy Sĩ; Hộp số-Shimpo Nidec ; Thanh răng - YYC Đài Loan; Thanh trượt - Hiwin Đài Loan; Van - SMC Nhật; Nguồn Laser IPG - USA, Linh kiện điện-Mitsubishi,...





CÁC BỘ PHẬN CHÍNH MÁY



Thân máy và dầm



Được chế tạo từ thép chất lượng cao và sử dụng công nghệ lắp ghép bằng HÀN. Qui trình sản xuất rất nhiều công đoạn phức tạp và được kiểm soát chặt chẽ trong từng khâu

Khung bàn máy chắc chắn được thiết kế tối ưu chống rung kể cả chi tiết dài vẫn đảm bảo cắt chính xác





Hệ thống điều khiển CNC



Bộ điều khiển cnc bao gồm: Máy tính + Phầm mềm điều khiển



Máy tính công nghiệp Advantech:



- Màn hình màu 17", Wifi

- Bộ xử lý:               CPU Intel Core i3-7100 (3MCache, 3.9GHz)

- Hệ điều hành:        Win7/Win10

- Bộ nhớ trong:        DDR4 G.Skill 8GB (2400) F4-2400C17S-8GNT

- Ethernet ports:      1 RJ-45 and 1 WLAn

- USB ports:            1 (USB2.0) + 1(USB3.0)

- Hard drive:            120GB SATA SSD



Phầm mềm điều khiển cnc- Cypcut là phầm mềm điều khiển thông minh cho máy cắt laser được sử dụng rộng rãi trong lĩnh vực cắt kim loại và phi kim loại.



Phần mềm lập trình tự động: TubePro 3D Cutting

- Có sẵn nhiều loại ống khác nhau

- Nhiều chức năng mạnh mẽ hơn, đặc biệt cắt các góc phức tạp, cắt hình elip, C, L, cắt dầm, v.v.

- Cắt nhanh hơn và chính xác hơn

- Cắt trực tiếp sau khi xuất file

- Sử dụng phần mềm nesting, tỷ lệ sử dụng vật liệu tăng trung bình khoảng 1% ~ 5%, hiệu quả cắt tăng 10% ~ 30%, cải thiện đáng kể chất lượng cắt và quản lý dữ liệu quá trình, thu thập dữ liệu các chức năng quản lý dữ liệu thống kê.



Panel điều khiển
Panel điều khiển
CypNest
Phần mềm lập trình tự động




Nguồn cắt laser



TDL là nhà phân phối chính thức  của hãng sản xuất nguồn cắt Laser số 1 thế giới IPG - USA tại Việt Nam. Khác với mua máy từ các  Công ty thương mại nhập hàng ở Trung Quốc phải phụ thuộc vào nhà sản xuất từ Trung Quốc, khách hàng mua nguồn cắt laser IPG từ Toàn Đắc Lộc sẽ được hưởng dịch vụ sau bán hàng trực tiếp từ IPG và được IPG cấp Account



Dòng máy cắt ống laser được trang bị nguồn cắt có công suất < 6000W

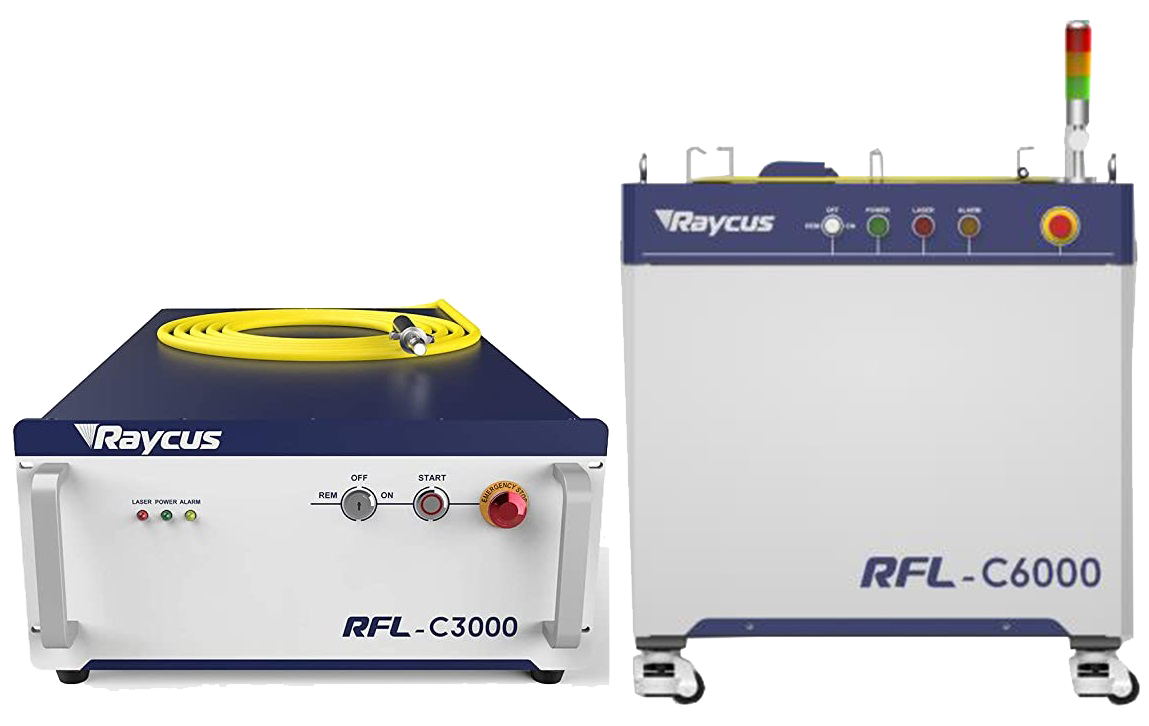

Khách hàng cũng có thể chọn nguồn cắt Laser Raycus/Max theo yêu cầu:



Nguồn cắt Laser

Nguồn cắt Laser



Bộ điều khiển chiều cao mỏ tự động mỏ cắt laser



Bộ điều khiển chiều cao điện dung độc lập BCS100 là phương pháp điều khiển vòng kín được áp dụng cho điều khiển đầu cắt laser, là một thiết bị chiều cao điện dung hiệu năng cao. Bên cạnh việc kiểm soát bình thường tương tự như các sản phẩm khác, BCS100 còn cung cấp giao diện truyền thông Ethernet độc đáo (giao thức TCP / IP), có thể hợp tác với phần mềm cắt laze CypCut để theo dõi và phân đoạn, cắt cạnh, đục, thủng dần…vv BCS100 thông qua thuật toán định vị vị trí kín, tốc độ và độ chính xác tốt hơn các sản phẩm tương tự trong và ngoài nước.



Đầu cắt laser Auto Focus- Tự động chỉnh tiêu cự thương hiệu Raytools Thụy Sĩ



Hiện trên thị trường có nhiều loại đầu cắt khác nhau, nhưng Raytools là thương hiệu lớn có chất lượng cắt tốt, tuổi thọ cao, giá thành tốt và đặc biệt là loại sản phẩm phổ thông được nhiều người sử dụng nên việc mua phụ tùng dễ dàng

Theo công năng sử dụng có hai loại đầu cắt Raytool đó là đầu cắt điều chỉnh tiêu cự bằng tay và đầu cắt điều chỉnh tiêu cự tự động. Để đơn giản cho người sử dụng chúng tôi cung cấp đầu cắt Fiber laser có lắp sẵn hệ thống điều khiển tiêu cự tự động – Auto Focus.

Toàn Đắc Lộc là đại diện cung cấp đầu cắt, phụ tùng  và cũng là trung tâm bảo hành các sản phẩm của Raytools tại Việt Nam



Bộ điều khiển tự động độ cao mỏ cắt Laser
Bộ điều khiển tự động độ cao mỏ cắt Laser
Đầu cắt Laser Raytools Thụy Sĩ
Đầu cắt Laser Raytools Thụy Sĩ



Một số bộ phận khác



Servo Motor Yaskawa
Servo Motor Yaskawa
Hộp số Shimpo Nidec - Nhật
Hộp số Shimpo Nidec - Nhật
Van điều áp SMC - Nhật
Van điều áp SMC - Nhật
Thanh răng YYC - Đài Loan
Thanh răng YYC/Kaihe/TDL
Thanh trượt Hiwin - Đài Loan
Thanh trượt Hiwin - Đài Loan
Máy làm mát nguồn cắt Laser
Máy làm mát nguồn cắt Laser



ỨNG DỤNG

  • Cắt tất cả các vật liệu là thép, nhôm, inox..
  • Cắt các hình dạng: Hộp, ống, Ovan, L, C..
  • Trang bị sẵn hệ thống đỡ ống tự động chống võng cho các loại ống nhỏ và dài
  • Chiều dài cắt tiêu chuẩn 6M và có thể kéo dài 9M-12M theo yêu cầu



CÁC SẢN PHẨM MẪU CẮT LASER



Sản phẩm cắt laser

Sản phẩm cắt laser





VIDEO CLIP

Model

TP

Công suất nguồn

1500W-6000W

Phạm vị cắt

Φ10 - Φ170mm; Φ20 - Φ250mm; Φ20 - Φ350mm  L6000mm

Hành trình các trục

X=6500mm, Y=500mm, Z=250mm

Độ chính xác vị trí X,Y

±0.03mm

Độ chính xác lặp lại X,Y

±0.015mm

Tốc độ

Trục W1,W2

130 vg/phút

Trục X

120 m/ph

Trục Y

120 m/ph

Trục Z

30 m/ph

Kích thước  L×W×H (mm)

10.900*1.470*1.980mm
