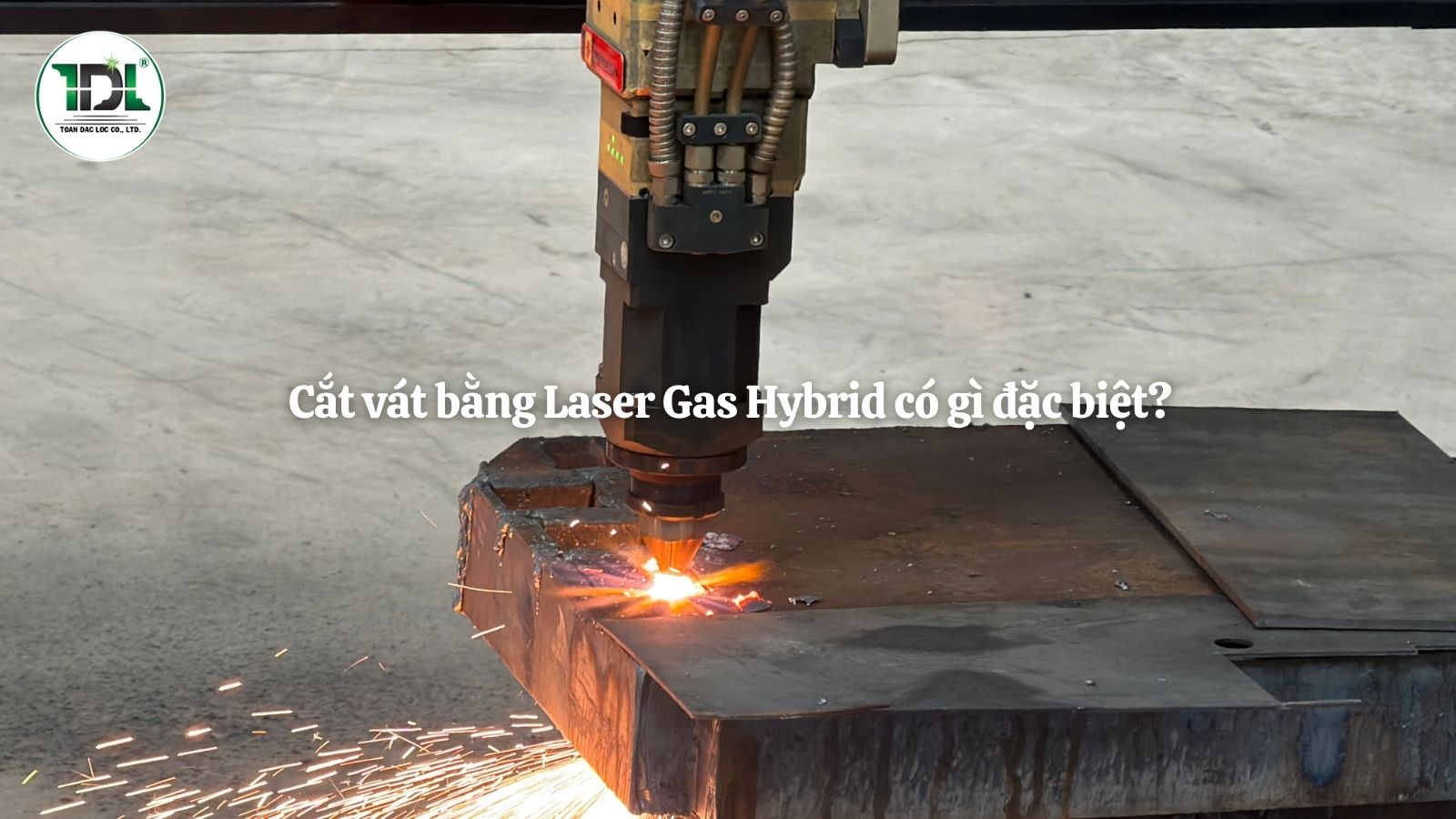

Cắt vát bằng Laser Gas Hybrid có gì đặc biệt?



          Trong gia công thép dày, đặc biệt ở các lĩnh vực như kết cấu thép, đóng tàu và chế tạo công nghiệp nặng, yêu cầu về đường cắt không chỉ dừng lại ở độ chính xác mà còn bao gồm khả năng tạo mép vát phục vụ công đoạn hàn. Đây cũng là điểm mà máy cắt Laser Gas Hybrid tạo ra sự khác biệt khi có thể kết hợp công nghệ cắt laser, khí oxy và hệ thống chuyển động nhiều trục để thực hiện các đường cắt vát theo thiết kế.



          Vậy cắt vát bằng Laser Gas Hybrid có gì đặc biệt, và công nghệ này mang lại lợi ích gì so với phương pháp cắt và gia công vát truyền thống?





Cắt vát bằng Laser Gas Hybrid là gì?



          Trong gia công kết cấu thép, cắt đúng biên dạng là chưa đủ. Nhiều chi tiết còn cần được tạo góc vát ở mép trước khi đưa sang công đoạn hàn. Đây là bước quan trọng giúp tạo hình dạng mối ghép phù hợp, tăng khả năng ngấu và hỗ trợ quá trình liên kết giữa các chi tiết.



          Với những vật liệu có chiều dày lớn, yêu cầu này càng trở nên quan trọng. Thay vì phải cắt thẳng trước rồi tiếp tục gia công vát bằng một thiết bị khác, hệ thống máy cắt Laser Gas Hybrid có thể được cấu hình với đầu cắt vát hoặc cơ cấu chuyển động nhiều trục để thực hiện hai công đoạn trong cùng một quy trình.



          Đặc biệt, khi kết hợp với hệ thống 5 trục, máy có thể điều chỉnh góc của đầu cắt theo quỹ đạo lập trình, mở rộng khả năng gia công các đường cắt vát phức tạp trên thép dày.



Vì sao cần cắt vát thép trước khi hàn?



          Cắt vát, hay bevel, là quá trình tạo một góc nghiêng trên mép vật liệu thay vì để cạnh cắt vuông 90°. Trong nhiều kết cấu thép, đặc biệt là chi tiết có chiều dày lớn, việc tạo vát giúp hình thành khoảng không phù hợp cho quá trình hàn. Tùy thiết kế mối nối, góc vát có thể được lựa chọn khác nhau.



          Một số lợi ích thường thấy của cắt vát gồm:

- Chuẩn bị mép vật liệu trước khi hàn.

- Tạo hình dạng mối ghép phù hợp.

- Hỗ trợ quá trình hàn đối với vật liệu dày.

- Giảm một số công đoạn gia công cơ khí sau cắt.

- Nâng cao mức độ tự động hóa trong sản xuất.



          Đối với các doanh nghiệp gia công kết cấu thép, khả năng cắt và vát trên cùng một hệ thống có thể giúp tối ưu quy trình sản xuất.

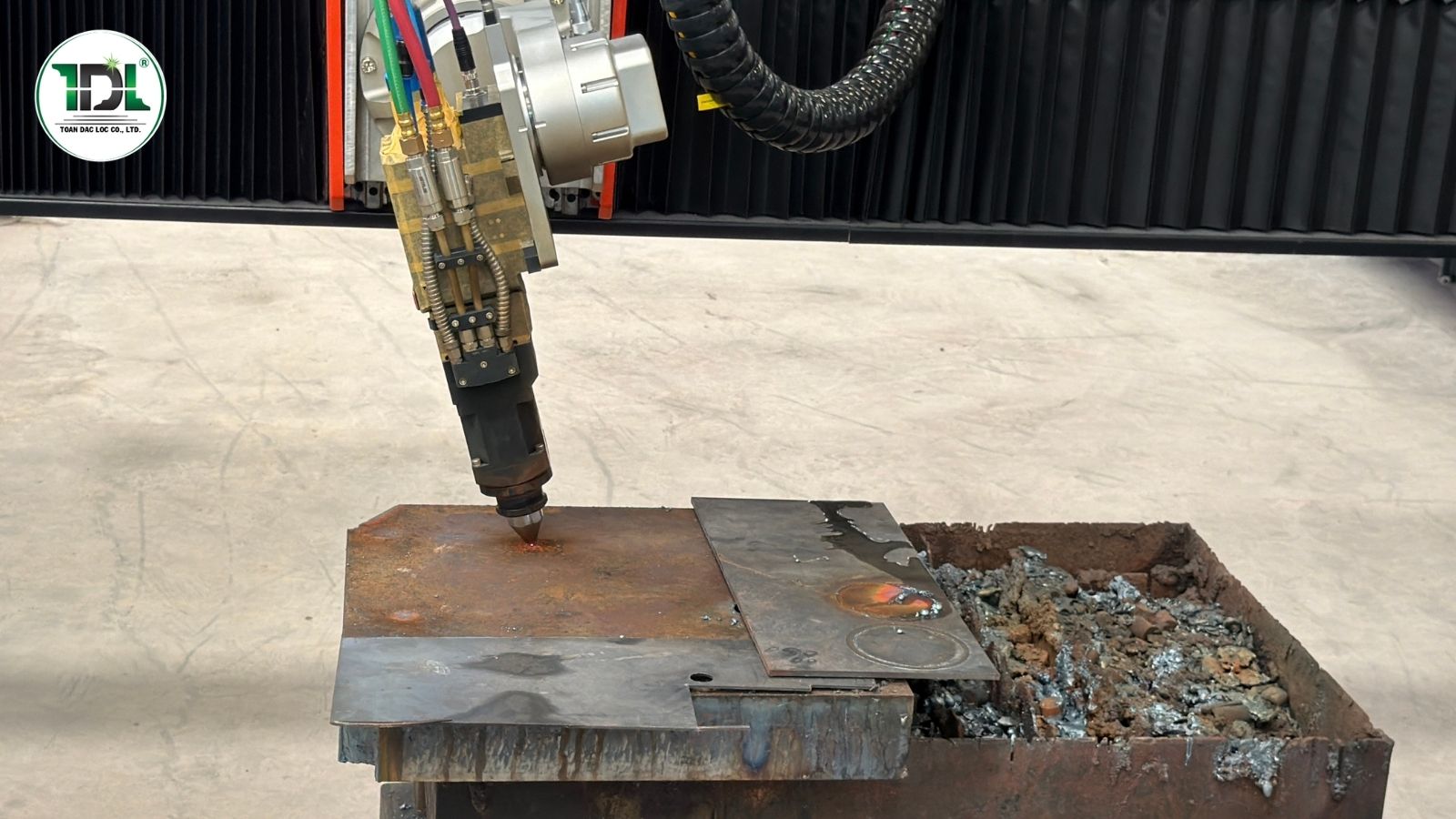

Mép thép được cắt vát bằng Laser Gas Hybrid phục vụ công đoạn hàn.



==> Xem thêm bài Laser Gas Hybrid cắt được thép dày bao nhiêu



Cắt vát bằng Laser Gas Hybrid có gì đặc biệt?



          Điểm đặc biệt của công nghệ nằm ở việc quá trình cắt vật liệu dày và tạo góc vát có thể được tích hợp trên cùng một hệ thống, tùy theo cấu hình máy. Thay vì chỉ di chuyển đầu cắt theo hai phương X-Y để tạo đường cắt phẳng, hệ thống cắt vát nhiều trục có thể điều khiển thêm góc nghiêng của đầu cắt.



          Điều này cho phép máy cắt laser gas hybird thực hiện các đường cắt như:

- Cắt thẳng.

- Cắt vát một phía.

- Cắt vát hai phía.

- Các biên dạng có góc nghiêng.

- Một số dạng đường cắt phức tạp theo thiết kế.



          Đây là lợi thế đáng chú ý đối với các chi tiết kết cấu thép cần chuẩn bị sẵn mép hàn.



Laser Gas Hybrid 5 trục hoạt động như thế nào khi cắt vát?



          Một hệ thống cắt Laser Gas Hybrid 5 trục thường bổ sung khả năng điều khiển góc của đầu cắt bên cạnh chuyển động tuyến tính của máy. Trong quá trình gia công:



Bước 1: Đọc bản vẽ và thiết lập biên dạng. Thông tin về hình dạng, kích thước và góc vát được đưa vào phần mềm điều khiển.



Bước 2: Xác định vị trí và góc cắt. Hệ thống tính toán quỹ đạo chuyển động của đầu cắt dựa trên biên dạng chi tiết.



Bước 3: Laser và khí hỗ trợ được điều khiển đồng bộ. Tia laser cung cấp năng lượng tại vùng gia công, trong khi khí oxy được cấp theo thông số đã thiết lập để hỗ trợ quá trình cắt thép.



Bước 4: Đầu cắt thay đổi góc theo quỹ đạo. Khi thực hiện đường bevel, đầu cắt nghiêng theo góc được lập trình thay vì luôn giữ phương vuông góc với bề mặt vật liệu.



Bước 5: Hoàn thiện chi tiết. Sau khi kết thúc chu trình, chi tiết có sẵn đường vát theo thiết kế và có thể được chuyển sang công đoạn tiếp theo.



==> Xem thêm Cấu tạo máy cắt Laser Gas Hybrid gồm những gì?



Ưu điểm của cắt vát bằng Laser Gas Hybrid



          Không chỉ đáp ứng yêu cầu cắt thép dày, Laser Gas Hybrid khi được tích hợp chức năng cắt vát còn giúp doanh nghiệp tối ưu thêm nhiều công đoạn trong quy trình gia công. Việc điều khiển góc cắt trực tiếp trên hệ thống CNC cho phép tạo mép vát theo thiết kế, đồng thời hạn chế thao tác gia công bổ sung sau khi cắt. Những ưu điểm này đặc biệt có giá trị đối với các chi tiết kết cấu thép cần độ chính xác cao và phải qua công đoạn hàn sau đó.



Cắt và vát trên cùng một hệ thống



          Đây là một trong những lợi ích đáng chú ý nhất. Nếu sử dụng máy cắt thông thường chỉ tạo được đường cắt vuông, doanh nghiệp có thể phải đưa chi tiết sang công đoạn khác để gia công mép vát.



          Với hệ thống được trang bị chức năng cắt vát, các công đoạn này có thể được tích hợp trong cùng quy trình sản xuất. Điều này giúp giảm thao tác trung gian và hạn chế việc phải di chuyển các tấm thép nặng giữa nhiều thiết bị.



Phù hợp với thép tấm có chiều dày lớn



          Đây cũng là điểm tạo nên sự khác biệt của Laser Gas Hybrid. Khi gia công thép dày, việc chuẩn bị mép hàn chính xác có ý nghĩa quan trọng đối với công đoạn lắp ráp và hàn.



          Máy cắt Laser Gas Hybrid được phát triển hướng đến nhóm ứng dụng thép carbon dày, trong khi khả năng cắt vát giúp mở rộng thêm phạm vi gia công của hệ thống.



==> Xem thêm Ưu điểm và hạn chế của công nghệ Laser Gas Hybrid



Nâng cao mức độ tự động hóa



          Quá trình cắt vát được thực hiện dựa trên chương trình CNC thay vì phụ thuộc hoàn toàn vào thao tác thủ công.



          Doanh nghiệp có thể lập trình trước:

- Hình dạng chi tiết.

- Vị trí đường cắt.

- Góc vát.

- Quỹ đạo đầu cắt.

- Thông số gia công.



          Nhờ đó, quá trình sản xuất có tính lặp lại cao hơn và dễ kiểm soát hơn.

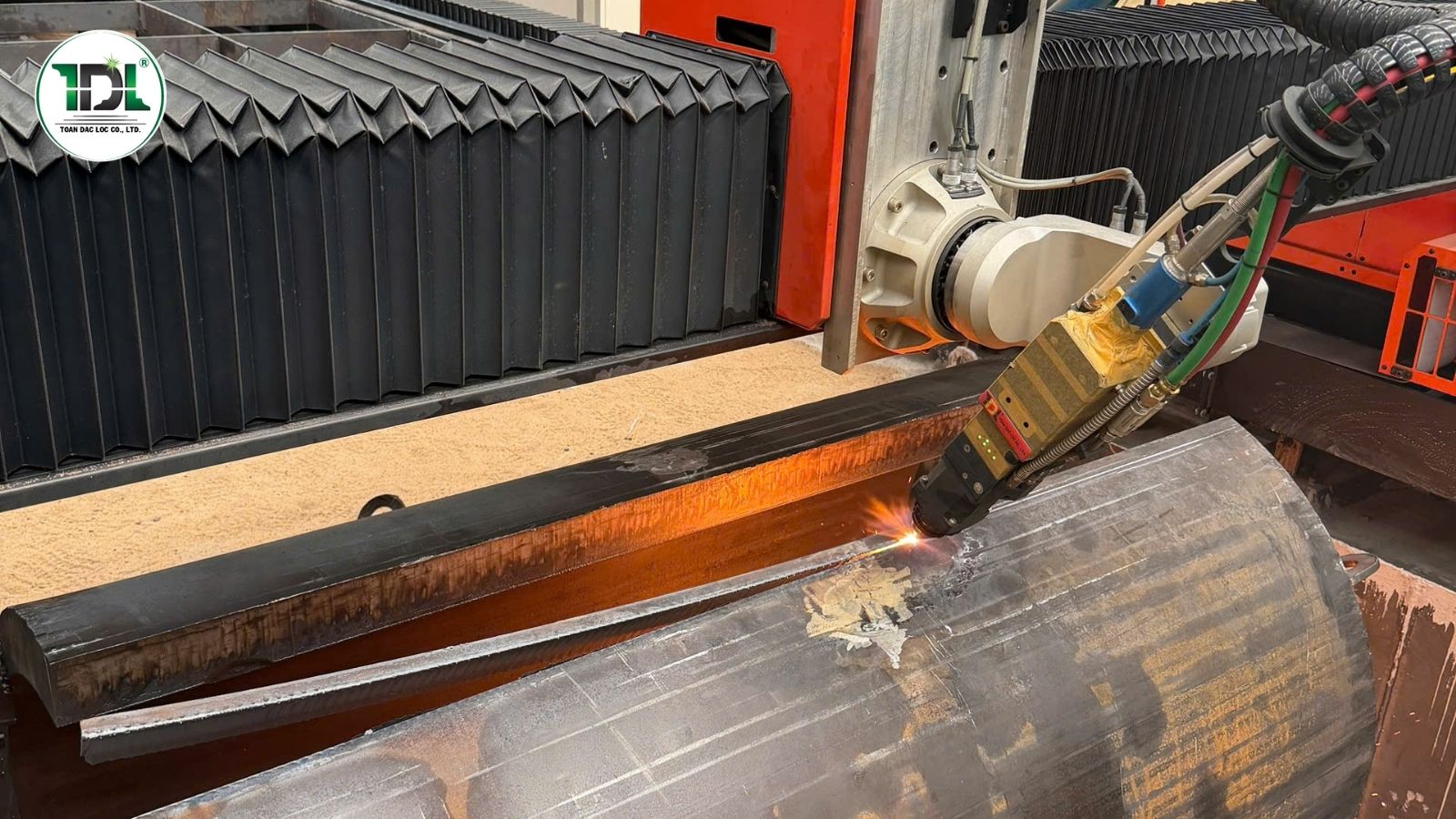

Máy cắt Laser Gas Hybrid 5 trục gia công chi tiết thép dày có góc vát.



Hạn chế công đoạn gia công sau cắt



          Đối với những chi tiết yêu cầu vát mép trước khi hàn, việc thực hiện trực tiếp trên máy cắt giúp giảm nhu cầu chuyển sang một thiết bị khác.



          Tùy yêu cầu kỹ thuật của sản phẩm, điều này có thể giúp doanh nghiệp rút ngắn quy trình và tiết kiệm thời gian gia công.



Laser Gas Hybrid cắt được những dạng vát nào?



          Khả năng cắt vát phụ thuộc vào thiết kế đầu cắt, số trục và cấu hình cụ thể của máy. Một hệ thống phù hợp có thể thực hiện nhiều dạng gia công như:



Vát đơn: Một phía của mép vật liệu được tạo góc nghiêng.



Vát kép: Hai phía được gia công theo những hướng khác nhau nhằm tạo hình dạng mép theo yêu cầu.



Cắt nghiêng theo biên dạng: Đầu cắt thay đổi góc trong quá trình di chuyển để tạo ra đường cắt có hình dạng phức tạp hơn.



Cắt vát phục vụ hàn: Đây là ứng dụng phổ biến trong các chi tiết kết cấu thép và công nghiệp nặng.



          Lưu ý, góc vát, chiều dày vật liệu và hình dạng bevel mà máy có thể thực hiện phụ thuộc vào từng cấu hình đầu cắt và hệ thống điều khiển. Không nên đánh đồng khả năng của một máy Laser Gas Hybrid với tất cả các model trên thị trường.



Những ngành nào cần cắt vát bằng Laser Gas Hybrid?



          Khả năng cắt vát không chỉ giúp mở rộng phạm vi gia công của máy cắt Laser Gas Hybrid mà còn mang lại giá trị rõ rệt trong những ngành sử dụng nhiều kết cấu thép dày và yêu cầu chuẩn bị mép hàn chính xác. Đặc biệt, với các chi tiết có kích thước lớn hoặc cần gia công liên tục, việc tích hợp cắt vát ngay trên máy có thể giúp rút ngắn quy trình và giảm công đoạn xử lý trung gian.



Kết cấu thép: Các chi tiết như dầm, bản mã, sườn tăng cứng và các cấu kiện chịu lực có thể yêu cầu vát mép để chuẩn bị cho công đoạn hàn.



Đóng tàu: Ngành đóng tàu sử dụng nhiều tấm thép dày và kết cấu phức tạp. Việc tự động hóa công đoạn cắt và chuẩn bị mép hàn giúp nâng cao hiệu quả sản xuất.



==> Xem thêm Laser Gas Hybrid được ứng dụng trong ngành đóng tàu như thế nào?



Chế tạo máy công nghiệp: Các thiết bị công nghiệp kích thước lớn có thể sử dụng nhiều chi tiết thép dày cần gia công chính xác trước khi lắp ráp và hàn.



Năng lượng và công nghiệp nặng: Các kết cấu chịu lực và chi tiết thép lớn trong lĩnh vực năng lượng cũng có thể hưởng lợi từ khả năng cắt và vát tự động.



Cắt vát bằng Laser Gas Hybrid khác gì cắt vát thông thường?



          Cắt vát bằng Laser Gas Hybrid không đơn thuần là thay đổi góc của đường cắt, mà còn là sự kết hợp giữa nguồn laser công suất cao, khí hỗ trợ và hệ thống điều khiển nhiều trục trong cùng một quy trình gia công. So với phương pháp cắt thẳng rồi đưa chi tiết sang một công đoạn riêng để tạo vát, cách tiếp cận này có thể giúp đơn giản hóa quy trình và nâng cao mức độ tự động hóa.



TIÊU CHÍ	LASER GAS HYBRID CÓ CẮT VÁT	PHƯƠNG PHÁP CẮT
Cắt biên dạng	Có	Có
Cắt vát	Có, tùy cấu hình	Có
Tự động hóa	Cao	Phụ thuộc thiết bị
Công đoạn trung gian	Có thể giảm	Thường nhiều hơn
Gia công thép dày	Phù hợp theo cấu hình	Tùy công nghệ
Khả năng lập trình	CNC	Tùy thiết bị



          Điểm quan trọng không nằm ở việc Laser Gas Hybrid luôn thay thế mọi phương pháp cắt vát khác, mà ở khả năng **tích hợp cắt và vát vào một quy trình CNC**, đặc biệt hữu ích đối với doanh nghiệp thường xuyên gia công thép dày.



Những yếu tố cần quan tâm khi chọn máy Laser Gas Hybrid có chức năng cắt vát



          Không phải hệ thống Laser Gas Hybrid nào cũng có khả năng cắt vát. Vì vậy, doanh nghiệp cần kiểm tra kỹ cấu hình trước khi đầu tư.



Số trục chuyển động: Máy 5 trục thường có khả năng điều khiển góc đầu cắt linh hoạt hơn máy chỉ có chuyển động X-Y.



Góc vát tối đa": Cần xác định góc vát mà đầu cắt có thể thực hiện và liệu có đáp ứng yêu cầu bản vẽ hay không.



Chiều dày vật liệu: Khả năng cắt thẳng và cắt vát có thể khác nhau. Vì vậy, không nên chỉ xem thông số chiều dày cắt tối đa mà cần kiểm tra riêng khả năng bevel trên từng độ dày.



Đầu cắt: Thiết kế đầu cắt quyết định đáng kể đến khả năng thay đổi góc và duy trì chất lượng đường cắt.



Phần mềm CNC: Phần mềm cần hỗ trợ lập trình và điều khiển các đường cắt vát theo bản vẽ.



Có nên đầu tư Laser Gas Hybrid có chức năng cắt vát?



          Nếu doanh nghiệp thường xuyên gia công thép carbon dày và có nhiều chi tiết cần chuẩn bị mép trước khi hàn, hệ thống Laser Gas Hybrid tích hợp cắt vát có thể là một giải pháp đáng cân nhắc.



          Đặc biệt, công nghệ này phù hợp với những doanh nghiệp muốn:

- Gia công thép dày trên một hệ thống.

- Tích hợp cắt thẳng và cắt vát.

- Giảm công đoạn gia công trung gian.

- Tăng mức độ tự động hóa.

- Nâng cao năng lực gia công kết cấu thép.



          Tuy nhiên, hiệu quả đầu tư cần được đánh giá dựa trên sản lượng thực tế, loại vật liệu, chiều dày thường gia công và yêu cầu về góc vát của từng doanh nghiệp.

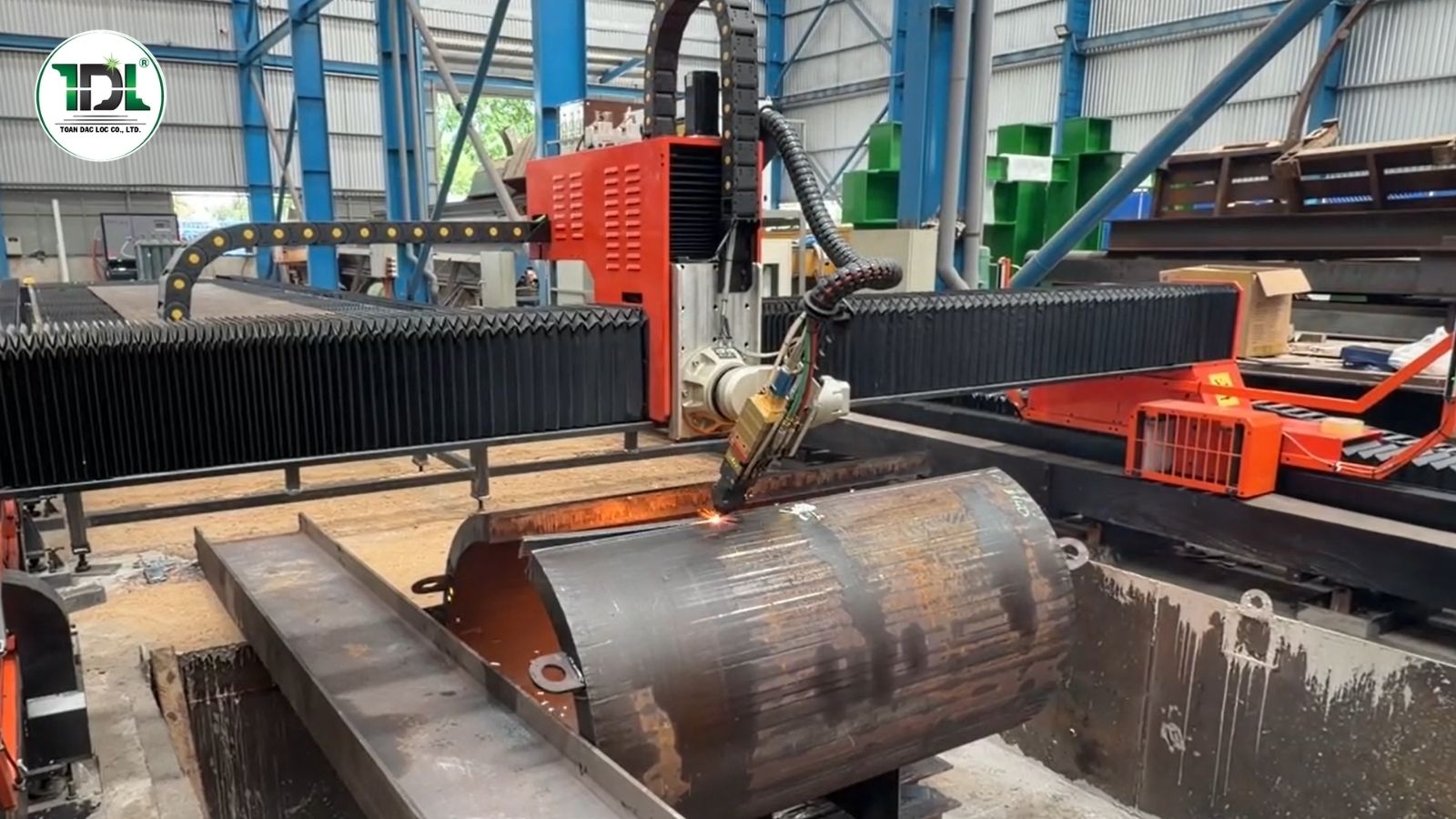

Đầu cắt Laser Gas Hybrid nghiêng khi gia công đường cắt vát.



          Cắt vát bằng Laser Gas Hybrid nổi bật ở khả năng kết hợp gia công thép dày, điều khiển CNC và cắt vát trên cùng một hệ thống, khi máy được trang bị cấu hình đầu cắt và số trục phù hợp. Đặc biệt với hệ thống 5 trục, đầu cắt có thể thay đổi góc theo quỹ đạo lập trình, mở rộng khả năng gia công các chi tiết phục vụ kết cấu thép, đóng tàu và công nghiệp nặng.



          Đối với doanh nghiệp thường xuyên phải cắt thép dày và thực hiện thêm công đoạn chuẩn bị mép hàn, việc tích hợp chức năng bevel ngay trên máy cắt Laser Gas Hybrid có thể giúp đơn giản hóa quy trình sản xuất và nâng cao mức độ tự động hóa.



Câu hỏi thường gặp



Cắt vát bằng Laser Gas Hybrid là gì?

=> Cắt vát bằng Laser Gas Hybrid là quá trình sử dụng hệ thống laser kết hợp khí hỗ trợ để tạo đường cắt nghiêng trên vật liệu, thay vì chỉ cắt vuông góc với bề mặt. Khả năng này thường được tích hợp trên các hệ thống có đầu cắt bevel hoặc nhiều trục.



Laser Gas Hybrid có cắt vát được không?

=> Có, nhưng không phải mọi máy Laser Gas Hybrid đều có chức năng cắt vát. Khả năng này phụ thuộc vào đầu cắt, số trục, phần mềm điều khiển và cấu hình cụ thể của máy.



Máy Laser Gas Hybrid 5 trục có ưu điểm gì khi cắt vát?

=> Hệ thống 5 trục cho phép điều khiển hướng và góc của đầu cắt linh hoạt hơn, từ đó có thể thực hiện các đường cắt vát theo thiết kế và hỗ trợ gia công các chi tiết phức tạp.



Cắt vát bằng Laser Gas Hybrid có ứng dụng ở đâu?

=> Công nghệ có thể được ứng dụng trong kết cấu thép, đóng tàu, chế tạo máy, năng lượng và các ngành công nghiệp nặng sử dụng nhiều chi tiết thép dày cần chuẩn bị mép trước khi hàn.



Có thể cắt thẳng và cắt vát trên cùng một máy không?

=> Có, nếu máy được trang bị đầu cắt và hệ thống điều khiển hỗ trợ chức năng bevel. Khi đó, doanh nghiệp có thể thực hiện nhiều dạng gia công trên cùng một hệ thống CNC.
