Cấu tạo máy cắt ống laser gồm những gì?

Máy cắt ống laser là thiết bị gia công hiện đại được ứng dụng rộng rãi trong ngành cơ khí, kết cấu thép và sản xuất công nghiệp. Để tạo ra những đường cắt chính xác trên ống tròn, thép hộp hay thép hình, máy cần có sự phối hợp của nhiều hệ thống khác nhau.

Vậy cấu tạo máy cắt ống laser gồm những gì? Mỗi bộ phận đóng vai trò ra sao trong quá trình vận hành? Hãy cùng TDL LASER tìm hiểu chi tiết trong bài viết dưới đây.

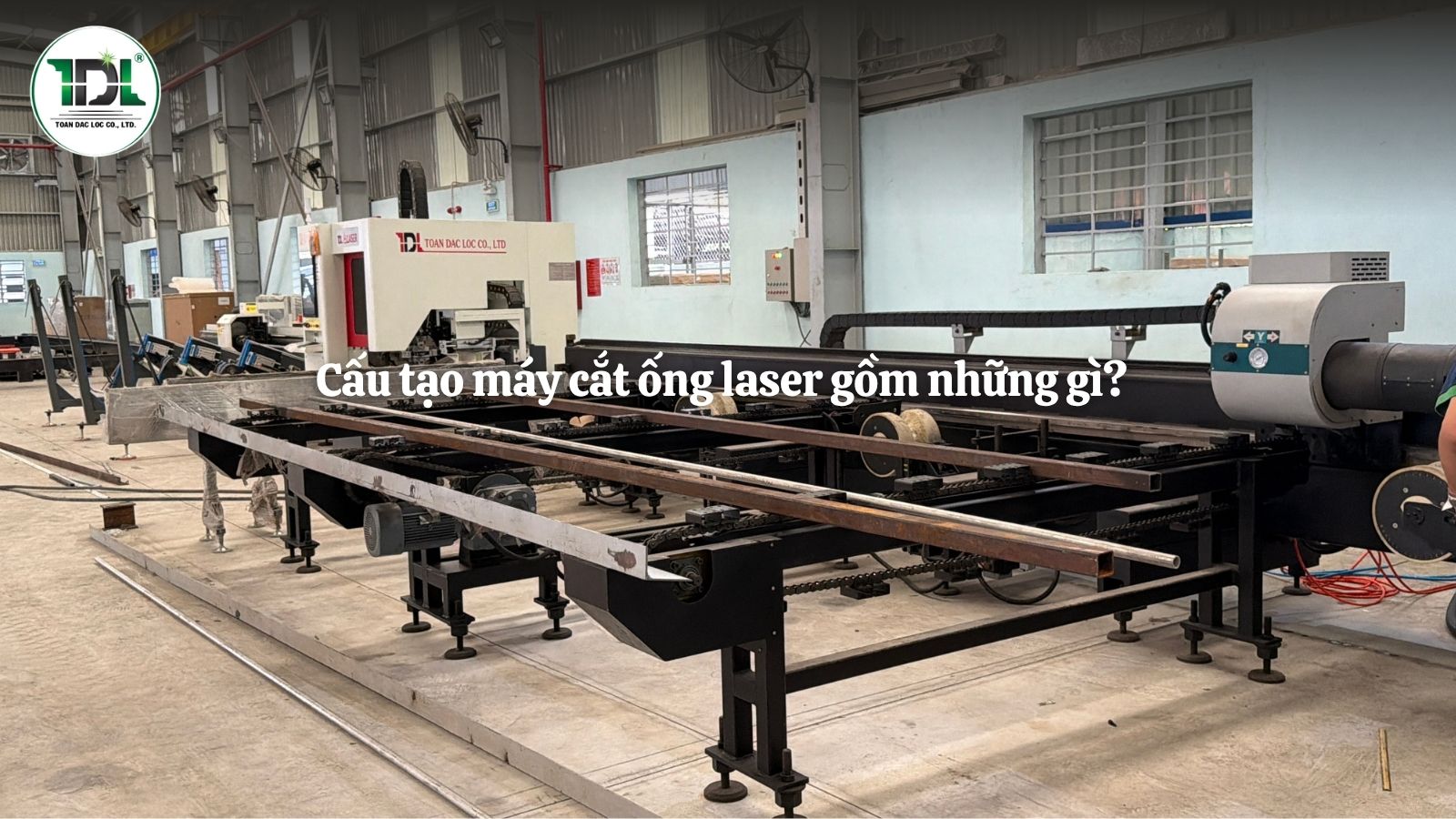

cấu tạo máy cắt ống laser

==> LIÊN HỆ NGAY để được tư vấn nhanh nhất

Vì sao cần hiểu cấu tạo máy cắt ống laser?

Khi đầu tư một hệ thống máy cắt ống laser, việc hiểu rõ cấu tạo thiết bị sẽ giúp doanh nghiệp:

- Lựa chọn cấu hình phù hợp.

- Đánh giá chất lượng máy.

- Dễ dàng bảo trì và vận hành.

- Tối ưu hiệu quả đầu tư.

Đây cũng là cơ sở để doanh nghiệp so sánh các dòng máy trên thị trường trước khi đưa ra quyết định.

==> Xem thêm kinh nghiệm chọn máy cắt ống laser để có lựa chọn phù hợp nhất cho doạnh nghiệp.

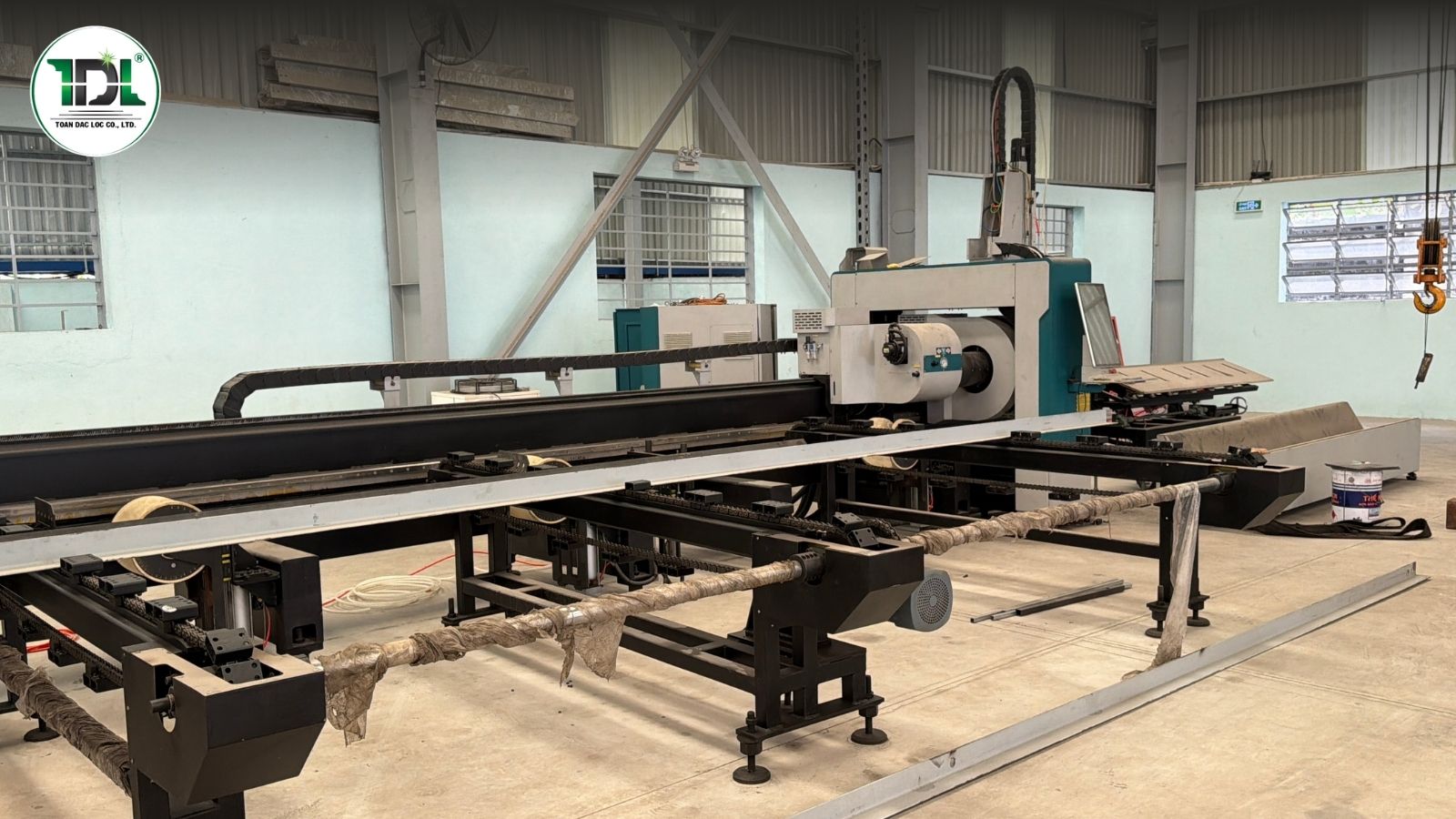

Cấu tạo máy cắt ống laser gồm nguồn laser fiber, đầu cắt, hệ điều khiển CNC và hệ thống mâm cặp.

Cấu tạo máy cắt ống laser gồm nguồn laser fiber, đầu cắt, hệ điều khiển CNC và hệ thống mâm cặp.

Mặc dù có nhiều mẫu máy với thiết kế khác nhau, nhưng hầu hết các hệ thống máy cắt ống laser hiện đại đều được cấu thành từ những bộ phận quan trọng như nguồn laser, đầu cắt, hệ điều khiển CNC, mâm cặp và hệ thống cấp phôi. Mỗi bộ phận đều giữ một vai trò riêng trong quá trình gia công.

Nguồn laser fiber

Nguồn laser là "trái tim" của toàn bộ hệ thống. Bộ phận này có nhiệm vụ: Tạo tia laser công suất cao, truyền năng lượng đến đầu cắt và quyết định khả năng gia công vật liệu.

Hiện nay đa số máy cắt ống laser sử dụng công nghệ Laser Fiber nhờ:

- Tiết kiệm điện năng.

- Tốc độ cắt nhanh.

- Độ ổn định cao.

- Chi phí vận hành thấp.

==> Xem thêm các loại nguồn cắt laser fiber

Đầu cắt laser

Đầu cắt là nơi tiếp nhận tia laser từ nguồn và hội tụ năng lượng lên bề mặt vật liệu. Nó chức năng chính như điều chỉnh tiêu cự, kiểm soát khoảng cách với vật liệu và kết hợp khí hỗ trợ trong quá trình cắt.

Đầu cắt chất lượng cao giúp:

- Đường cắt đẹp hơn.

- Giảm bavia.

- Nâng cao độ chính xác.

Hệ thống mâm cặp

Mâm cặp là bộ phận đặc trưng và quan trọng nhất trên máy cắt ống laser. Nhiệm vụ chính của mâm cặp là giúp kẹp chặt vật liệu, định vị phôi và xoay ống theo chương trình CNC.

Tùy theo cấu hình máy, hệ thống có thể sử dụng:

- Mâm cặp cơ khí.

- Mâm cặp khí nén.

- Mâm cặp tự định tâm.

- Mâm cặp tải trọng lớn.

Mâm cặp càng chính xác thì chất lượng gia công càng ổn định.

Hệ điều khiển CNC

Đây được xem là "bộ não" của máy. Hệ thống CNC có nhiệm vụ nhận dữ liệu bản vẽ, điều khiển chuyển động, kiểm soát tốc độ cắt và đồng bộ các trục vận hành.

Nhờ hệ điều khiển CNC, máy có thể gia công: Cắt góc, khoan lỗ, tạo khe ghép và gia công biên dạng phức tạp.

==> Xem thêm về máy cắt ống laser

Hệ thống cấp phôi

Đây là bộ phận giúp đưa vật liệu vào khu vực gia công. Tùy nhu cầu sản xuất, máy có thể được trang bị:

Cấp phôi thủ công: Phù hợp với xưởng cơ khí nhỏ, sản lượng thấp.

Cấp phôi bán tự động: Phù hợp với các doanh nghiệp vừa và nhỏ, có sản lượng ổn định.

Cấp phôi tự động: Phù hợp với nhà máy sản xuất hàng loạt, vận hành nhiều ca liên tục, điều này giúp giảm nhân công và tăng năng suất đáng kể.

Khung máy và bệ máy

Khung máy là nền tảng chịu lực của toàn bộ hệ thống. Chúng giữ vai trò chống rung, đảm bảo độ ổn định và duy trì độ chính xác khi gia công.

Đối với các dòng máy công suất lớn hoặc gia công thép hình, kết cấu khung máy càng quan trọng.

==> Xem thêm trong bài máy cắt ống laser có cắt được thép hình không

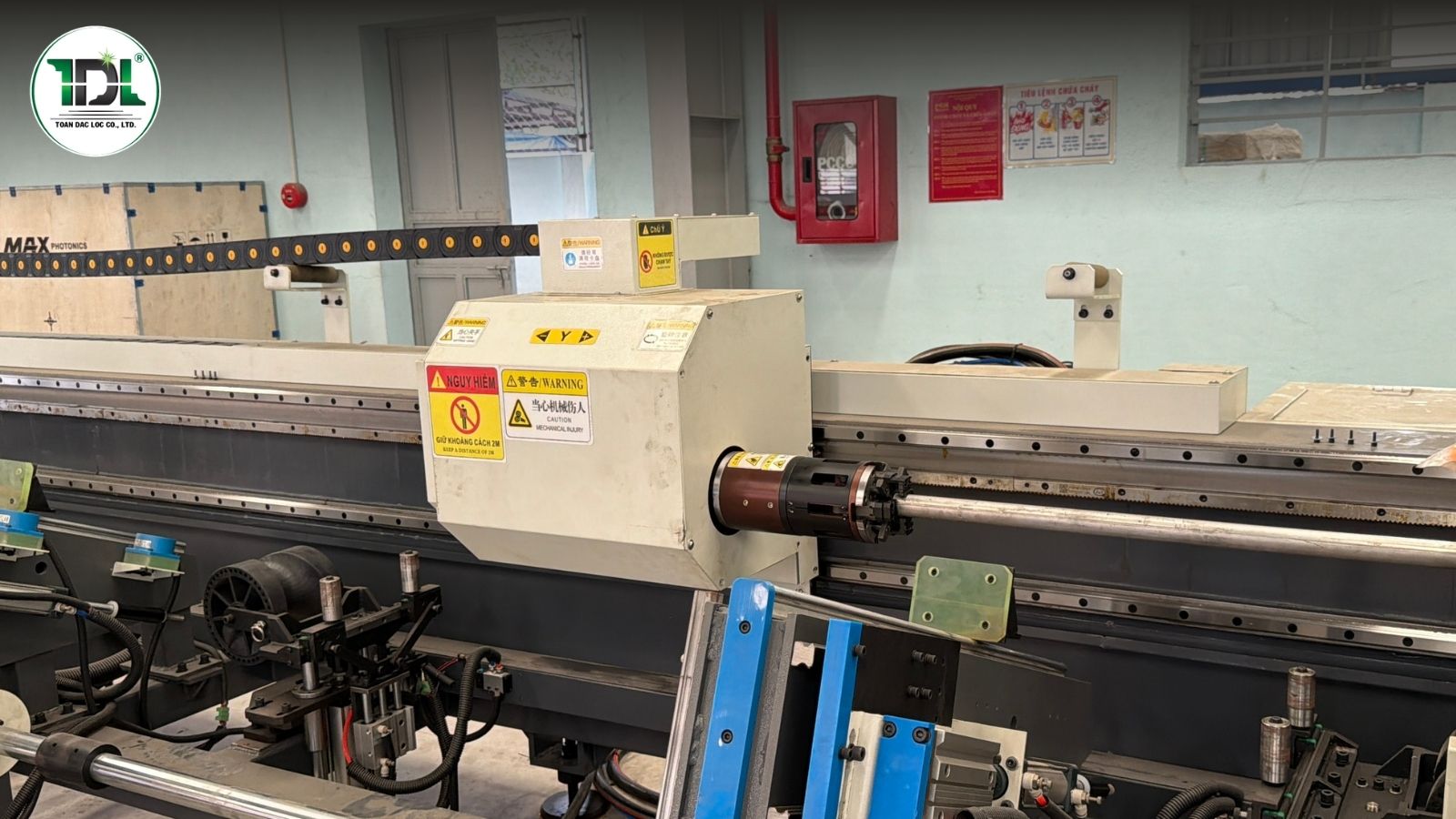

Hệ thống mâm cặp giúp cố định và xoay vật liệu chính xác trong quá trình gia công ống laser.

Hệ thống mâm cặp giúp cố định và xoay vật liệu chính xác trong quá trình gia công ống laser.

Hệ thống khí hỗ trợ

Trong quá trình cắt laser, khí hỗ trợ giúp:

- Loại bỏ kim loại nóng chảy.

- Làm sạch đường cắt.

- Tăng tốc độ gia công.

Các loại khí phổ biến gồm Oxy, Nitơ và Khí nén. Việc lựa chọn loại khí phù hợp sẽ ảnh hưởng đến chất lượng thành phẩm.

Hệ thống làm mát

Nguồn laser và đầu cắt phát sinh nhiệt lớn trong quá trình vận hành. Do đó máy cần hệ thống làm mát chuyên dụng để:

- Duy trì nhiệt độ ổn định.

- Bảo vệ linh kiện.

- Tăng tuổi thọ thiết bị.

Thông thường các máy hiện đại sử dụng chiller công nghiệp để làm mát liên tục.

Bộ phận nào quan trọng nhất trên máy cắt ống laser?

Mỗi bộ phận trên máy cắt ống laser đều đảm nhận một nhiệm vụ riêng nhưng có mối liên kết chặt chẽ với nhau. Chỉ khi tất cả các hệ thống hoạt động đồng bộ, máy mới có thể đạt được độ chính xác và hiệu suất gia công tối ưu.

Trên thực tế không có bộ phận nào hoàn toàn thay thế được bộ phận khác. Tuy nhiên, các thành phần ảnh hưởng trực tiếp nhất đến hiệu quả gia công gồm: Nguồn laser fiber, Đầu cắt laser, Hệ thống mâm cặp và Hệ điều khiển CNC. Đây là những yếu tố doanh nghiệp nên đặc biệt quan tâm khi lựa chọn thiết bị.

==> Xem thêm máy cắt ống laser hoạt động như thế nào

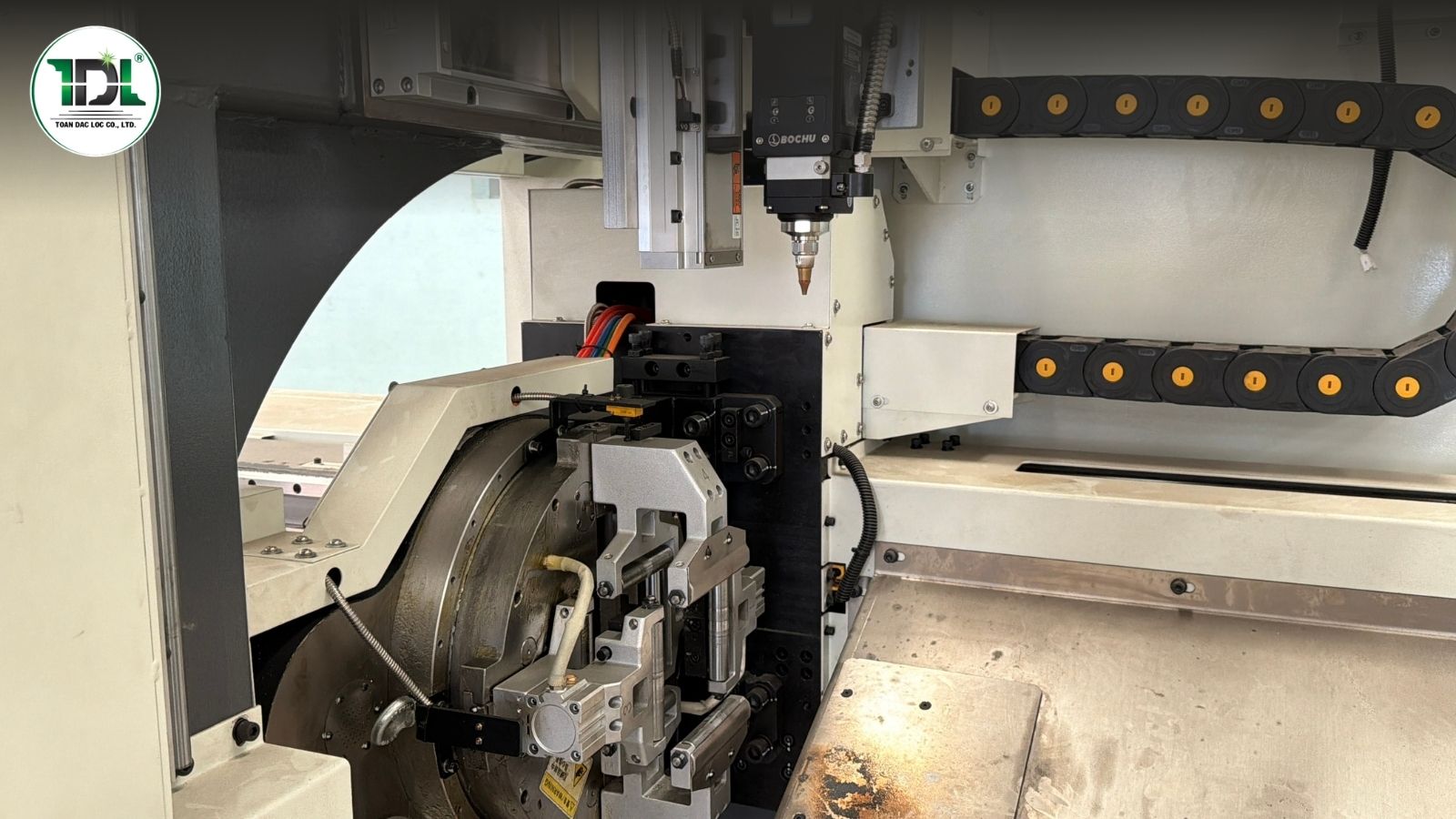

Nguồn laser fiber và đầu cắt là những bộ phận quan trọng quyết định chất lượng gia công của máy cắt ống laser.

Nguồn laser fiber và đầu cắt là những bộ phận quan trọng quyết định chất lượng gia công của máy cắt ống laser.

Cấu tạo máy cắt ống laser gồm nhiều bộ phận quan trọng như nguồn laser fiber, đầu cắt, hệ điều khiển CNC, mâm cặp, hệ thống cấp phôi, khung máy và hệ thống làm mát. Sự phối hợp đồng bộ giữa các thành phần này giúp thiết bị có thể gia công chính xác nhiều loại vật liệu như ống tròn, thép hộp và thép hình, đáp ứng nhu cầu sản xuất hiện đại của doanh nghiệp.
