Chi tiết

  • Dòng D (Kiểu Hở)

  • Mã sản phẩm: TDL-3015D / TDL-6020D / TDL-12020D
  • Nhà sản xuất: TDL
  • Xuất xứ: Việt Nam
  • Lượt xem: 234

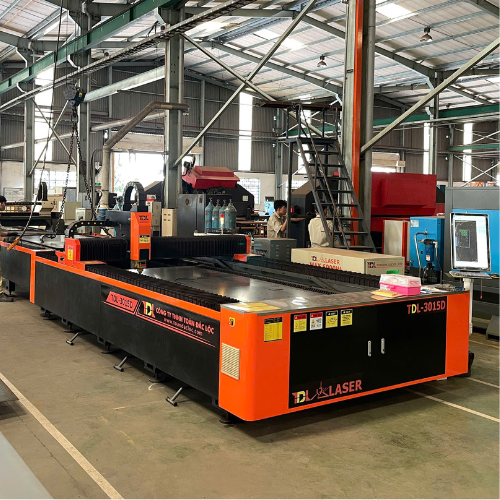

  • Máy Cắt Laser Bàn Đôi Hở Dòng D có hai bàn cắt chuyển đổi làm việc liên tục cho năng suất cao, phù hợp với các loại nguồn cắt laser có công suất <20000W

  • Thông tin sản phẩm
  • Thông số kỹ thuật
  • Bình luận
GIỚI THIỆU CHUNG

- Máy Cắt Laser Bàn Đôi Hở Dòng D có hai bàn cắt chuyển đổi làm việc liên tục cho năng suất cao, phù hợp với các loại nguồn cắt laser có công suất <20000W
- Hệ thống nâng hạ bàn cắt bằng thủy lực hoặc bằng cơ cấu cơ khí…
- Kiểu dáng thiết kế theo phong cách CHÂU ÂU - đơn giản hiệu quả nhưng sang trọng và mạnh mẽ
- Tích hợp hệ thống bảo vệ, hệ thống xử lý khói bụi đảm bảo an toàn cho người, môi trường và máy móc
- Các bộ phận chính của máy được nhập khẩu từ những nhà sản xuất nổi tiếng đó là: Máy tính - Advantech Đài Loan; Servo motor - Yaskawa Nhật; Đầu cắt Raytools /Boci; Shimpo Nidec-Nhật ; Thanh răng G6 Kaihi-Đài Loan; Thanh trượt - Hiwin Đài Loan; Van - SMC Nhật; Nguồn Laser IPG - USA, Linh kiện điện - Mitsubishi, Omron Nhật, Autonics Hàn Quốc…



CÁC BỘ PHẬN CHÍNH MÁY CẮT LASER CNC DO TDL SẢN XUẤT TẠI VIỆT NAM



Kết cấu thân máy



Thân máy được thiết kế, chế tạo bởi Công ty Toàn Đắc Lộc trên dây chuyền công nghệ hiện đại đảm bảo gia công chính xác đến từng chi tiết do đó TDL tự tin bảo hành thân máy trong 5 năm.

Thân máy được chế tạo bằng TẤM DÀY chất lượng cao, sử dụng lắp ghép bằng HÀN. Qui trình sản xuất rất nhiều công đoạn phức tạp và được kiểm soát chặt chẽ trong từng khâu: Chọn vật liệu; Xử lý hoàn toàn ứng suất dư; Để nguội khung máy ngoài trời 30 ngày; Gia công chính xác trên máy phay cnc khổ lớn; RUNG khử ứng suất lần cuối

Dầm ngang bằng nhôm hàng không 6005-T6 siêu bền, cứng và nhẹ giúp tăng tốc nhanh chóng

Gia công khung máy một lần gá trên máy phay cnc khổ lớn đảm bảo chính xác, máy chạy êm và mượt

Thân máy được làm sạch, sơn chống gỉ 2 lớp, vỏ máy sơn tĩnh điện



Hệ thống điều khiển CNC



Bộ điều khiển cnc bao gồm: Máy tính + Phầm mềm điều khiển

Máy tính công nghiệp Advantech

- Màn hình màu 17", Wifi

- Bộ xử lý:  CPU Intel Core i3-7100 (3MCache, 3.9GHz)

- Hệ điều hành Win7/Win10

- Bộ nhớ trong  DDR4 G.Skill 8GB (2400) F4-2400C17S-8GNT

- Ethernet ports 1 RJ-45 and 1 WLAn

- USB ports 1 (USB2.0) + 1(USB3.0)

- Hard drive 120GB SATA SSD


Phầm mềm điều khiển cnc- Cypcut/Hypcut là phầm mềm điều khiển thông minh cho máy cắt laser được sử dụng rộng rãi trong lĩnh vực cắt kim loại và phi kim loại.

Chức năng chính:

- Hỗ trợ định dạng file  AI, DXF, PLT, Gerber.... Định dạng dữ liệu đồ họa, chấp nhận các phần mềm thô như Mater Cam, Type3, Wen Tai thành mã G chuẩn quốc tế.

- Khi tải các tệp tin bên ngoài chẳng hạn như DXF, phần mềm sẽ tối ưu hoá tự động, bao gồm: xoá các dòng trùng lặp, kết nối đường, loại bỏ đồ họa nhỏ, tự động phân biệt khuôn, phân loại bên trong, bên ngoài và sắp xếp. Quá trình tối ưu hóa tự động có thể được tùy chỉnh. Ở trên mỗi chức năng cũng có thể được thực hiện bằng tay.

- Hỗ trợ chức năng chỉnh sửa và sắp xếp phổ biến, bao gồm xoay, căn chỉnh, sao chép, kết hợp, sát nhập…vv

- Tự động phân biệt bù trong, bù ngoài, xác lập đường đi...vv

- Hỗ trợ phân chia đường cong, hợp nhất, làm mịn đường cong, đường truyền chuyển văn bản, ghép các bộ phận, chia nhỏ …vv

- Mô phỏng quỹ đạo cắt

- Phần hỗ trợ đục lỗ, đục lỗ dần dần, đục lỗ trước, hỗ trợ thủng , thiết lập các dạng laser, tần số, laser, loại khí, áp suất không khí, theo chiều cao, vv

- Hỗ trợ dừng lại và tạm dừng trong quá trình định vị điểm tùy ý, bắt đầu từ một xử lý vị trí tùy ý

- Cổng I / O có thể lập trình, đầu vào cảnh báo có thể lập trình

- Hỗ trợ thông qua hộp điều khiển cầm tay không dây, hệ thống điều khiển từ xa Ethernet


Phần mềm Cad-cam Nesting

- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình máy tính. Các chức năng chính bao gồm vẽ CAD, tối ưu hóa DWG / DXF, tương tác làm nesting, lập trình tự động, cũng như xác minh mô phỏng cắt và tính chi phí.

- Phần mềm CAD / CAM nổi bật với tính năng Autonesting, chung đường cắt giúp tiết kiệm vật liệu và nâng cao hiệu quả cắt.”

- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình lập trình máy tính. Phần mềm này có thể quản lý sản xuất, quản lý tài chính và chi phí…

- Sử dụng phần mềm nesting, tỷ lệ sử dụng vật liệu tăng trung bình khoảng 1% ~ 5%, hiệu quả cắt tăng 10% ~ 30%, cải thiện đáng kể chất lượng cắt và quản lý dữ liệu quá trình, thu thập dữ liệu các chức năng quản lý dữ liệu thống kê. Thiết kế giao diện, hoạt động đơn giản, trực quan và dễ học và dễ sử dụng


Panel điều khiển
Panel điều khiển
Giao diện điều khiển cnc
Giao diện điều khiển cnc

CypNest
CypNest



Nguồn cắt laser



TDL là nhà phân phối chính thức  của hãng sản xuất nguồn cắt Laser số 1 thế giới IPG - USA tại Việt Nam. Khác với mua máy từ các Công ty thương mại nhập hàng ở Trung Quốc phải phụ thuộc vào nhà sản xuất từ Trung Quốc, khách hàng mua nguồn cắt laser IPG từ TDL sẽ được hưởng dịch vụ sau bán hàng trực tiếp từ IPG và được IPG cấp Account

Máy cắt laser bàn đôi hở dòng D được trang bị nguồn cắt có công suất <20000W

Khách hàng cũng có thể lựa chọn nguồn cắt Laser Raycus/Max theo yêu cầu:

Nguồn cắt Laser
Nguồn IPG - USA
Nguồn cắt Laser
Nguồn Max Photonics

Nguồn Raycus




Bộ điều khiển tự động độ cao mỏ cắt laser



Bộ điều khiển chiều cao điện dung độc lập BCS100 là phương pháp điều khiển vòng kín được áp dụng cho điều khiển đầu cắt laser, là một thiết bị chiều cao điện dung hiệu năng cao. Bên cạnh việc kiểm soát bình thường tương tự như các sản phẩm khác, BCS100 còn cung cấp giao diện truyền thông Ethernet độc đáo (giao thức TCP / IP), có thể hợp tác với phần mềm cắt laze CypCut để theo dõi và phân đoạn, cắt cạnh, đục, thủng dần…vv BCS100 thông qua thuật toán định vị vị trí kín, tốc độ và độ chính xác tốt hơn các sản phẩm tương tự trong và ngoài nước.

Tính năng:

- Tốc độ lấy mẫu 1000 lần / giây.

- Độ chính xác đo tĩnh 0.001 mm.

- Độ chính xác động 0,05 mm

- Chiều cao điều khiển servo từ 0 đến 10 mm.

- Tốc độ điều khiển lên đến 375 mm / s

- Chiều dài cáp truyền dẫn tín hiệu là 100 mét, khả năng chống nhiễu mạnh mẽ.

- Hỗ trợ truyền thông mạng, nâng cấp trực tuyến.

- Hỗ trợ báo động bằng màn hình cảm ứng

- Hỗ trợ dò tìm cạnh và cạnh tròn tự động.

- Quy trình hiệu chỉnh một cú nhấp chuột, hoạt động thuận tiện, nhanh chóng và dễ dàng.



Đầu cắt laser Auto Focus - Tự động chỉnh tiêu cự thương hiệu Raytools/Boci



Hiện trên thị trường có nhiều loại đầu cắt khác nhau, nhưng Raytools/Boci là thương hiệu lớn có chất lượng cắt tốt, tuổi thọ cao, giá thành tốt và đặc biệt là loại sản phẩm phổ thông được nhiều người sử dụng nên việc mua phụ tùng dễ dàng

Theo công năng sử dụng có hai loại đầu cắt đó là đầu cắt điều chỉnh tiêu cự bằng tay và đầu cắt điều chỉnh tiêu cự tự động. Để đơn giản cho người sử dụng chúng tôi cung cấp đầu cắt Fiber laser có lắp sẵn hệ thống điều khiển tiêu cự tự động – Auto Focus.

TDL là đại diện cung cấp đầu cắt, phụ tùng  và cũng là trung tâm bảo hành các sản phẩm của Raytools tại Việt Nam

Đầu cắt Laser Raytools -Thụy Sĩ
Đầu cắt Laser Raytools -Thụy Sĩ
Bộ điều khiển tự động độ cao mỏ cắt Laser
Bộ điều khiển tự động độ cao mỏ cắt Laser



Một số bộ phận tiêu chuẩn khác



Servo motor Yaskawa-Nhật
Servo motor Yaskawa - Nhật
Hộp số Shimpo NiDec -Nhật
Hộp số Shimpo Nidec - Nhật
Van điều áp SMC-Nhật
Van điều áp SMC - Nhật
Thanh răng YYC-Đài Loan
Thanh răng G6 Kaihi - Đài Loan
Thanh trượt Hiwin- Đài Loan
Thanh trượt Hiwin - Đài Loan
Máy làm mát nguồn cắt Laser
Máy làm mát Tongfei/Hanli



Một số chức năng đặc biệt do TDL phát triển



- Tự động kiểm tra và sửa đổi các thông số cắt theo loại vật liệu và chiều dày để đảm bảo kết quả cắt tối ưu
- Giảm rung động đầu cắt: Khi cắt các tấm mỏng ở tốc độ cao thì một đoạn đầu của cạch bị lỗi lượn sóng (hình 1) TDL bổ xung thêm tính năng khử rung cho đầu cắt khi bắt đầu vào đường cắt cạnh và hiệu quả như hình 2
- Chức năng tự động nâng hạ mỏ (điều chỉnh chiều cao cắt theo bề mặt phôi)
- Nhảy đơn bước tránh nhiệt khi cắt
- Chức năng tự động cắt tôn theo 3 điểm
- Chức năng tự độn cắt tôn theo 2 điểm
- Trở lại vị trí cắt khi bị gián đoạn
- Chức năng khôi phục khi bị mất điện
- Đục lỗ mồi
- Làm mát tại góc
- Chức năng vệ sinh đường cắt có lớp bảo vệ và bề mặt bẩn
- Chức năng cắt chung đường
- Chức năng cắt nhanh
- Chức năng quét biên
- Tự động lau sạch đầu cắt và hiệu chỉnh đầu cắt (calibration)
- Hút khói cục bộ tự động:
Các nhà sản xuất khác thường sử dụng quạt hút phân tán cho tất cả các khoang của bàn cắt để giảm chi phí do đó không hút được hết bụi khói, bụi mặc dù sử dụng động cơ lớn tới 5HP gây tiếng ồn lớn và tiêu tốn nhiều điện năng.
TDL thiết kế bàn cắt thành từng khoang, mỗi khoang có một van đóng mở cửa hút. Đầu cắt làm việc ở khoang nào thì cửa hút ở khoang đó mở và các khoang còn lại đóng. Do đó chỉ cần quạt hút có công suất nhỏ (3HP) có thể hút sạch khói bụi mà không gây ồn và tốn điện
Trong hình, đầu cắt đang ở khoang số 3, cửa hút số 3 sẽ mở và cửa hút khoang 1, 2, 4, 5 đóng. Khi máy di chuyển đến khoang số 4 thì cửa hút 4 mở,  cửa hút 1, 2, 3, 5 đóng…
- Thổi xỉ tự động
Khi đục lỗ các vật cắt có chiều dày lớn xỉ bắn văng làm sai gián đoạn quá trình cắt, ngoài ra xỉ lỏng có thể làm hư bép cắt và đầu cắt…thông thường phải dừng máy để tẩy sạch xỉ . Để tránh sự cố trên TDL đã thiết kế hệ thống thổi xỉ tự động giúp tăng năng suất và giữ được an toàn cho máy và người sử dụng..

Chức năng giảm rung đầu cắt
Chức năng giảm rung đầu cắt
Chức năng hút khói tự động cục bộ
Chức năng hút khói tự động cục bộ



CÁC MẪU SẢN PHẨM CẮT LASER



Sản phẩm cắt Laser Sản phẩm cắt Laser



QUI TRÌNH SẢN XUẤT MÁY CẮT LASER



Bản thiết kế máy Laser

Hàn thân máy

Ủ khử ứng suất

Phay thân máy Laser

Kiểm tra và hiệu chỉnh thanh trượt

Kiểm tra và hiệu chỉnh thanh răng

Lắp hệ thống điện máy laser

Bàn giao máy Laser



HÌNH ẢNH MỘT SỐ MÁY CẮT FIBER LASER CNC ĐÃ BÀN GIAO



Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Việt Sơn

Bàn giao máy cắt laser tại Công ty Hưng Phát

Bàn giao máy cắt Laser TDL-6020D nguồn 6000W

tại Công ty Kinh Vĩnh Phú

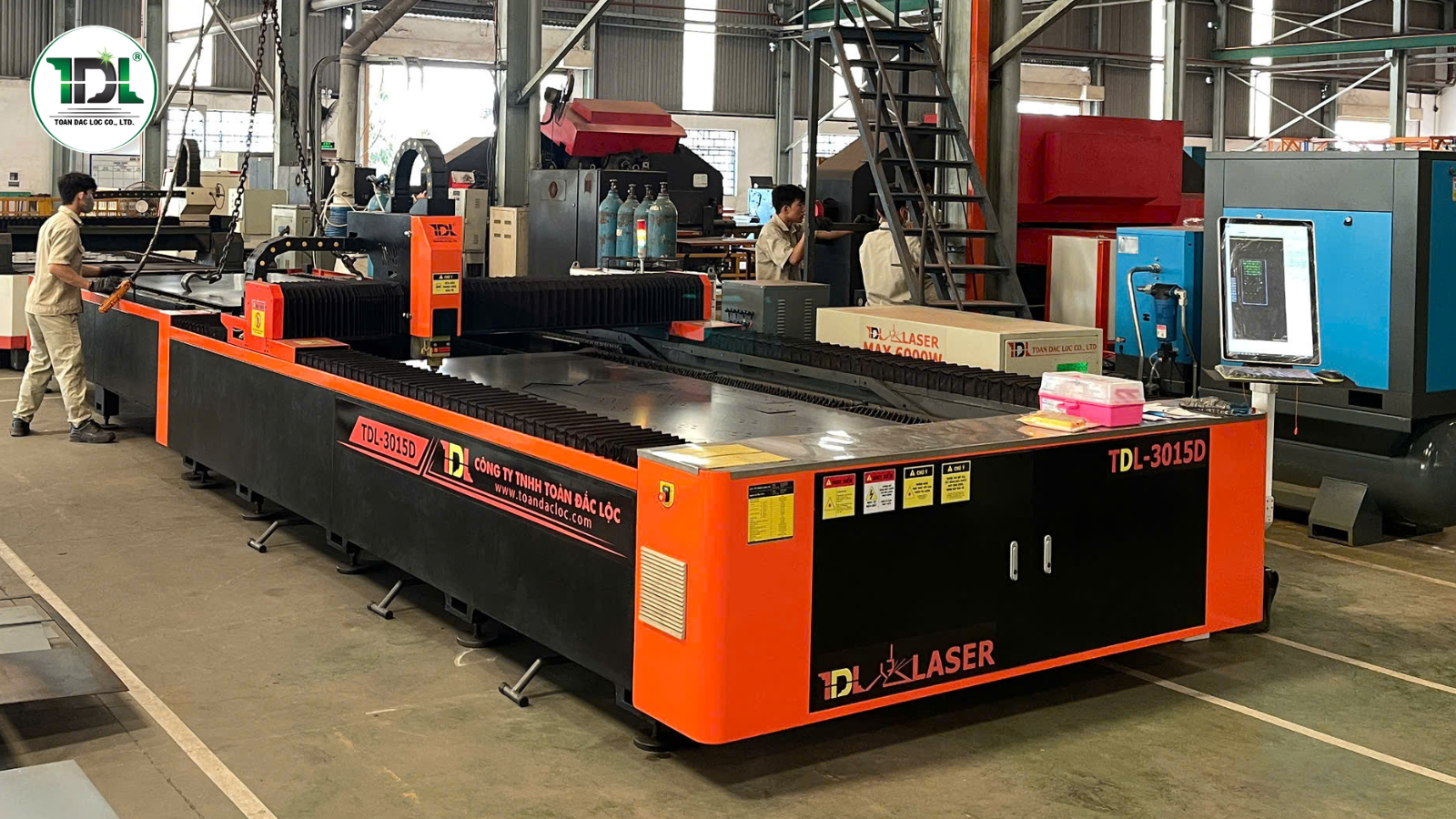

Bàn giao máy cắt Laser TDL-3015D nguồn 1500W

tại Công ty Điện Điện Trường

Bàn giao máy cắt Laser TDL-6020S nguồn 6000W

tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Ecobuild

Bàn giao máy cắt laser tại Công ty Hiền Vinh - Máy 1

Bàn giao máy cắt laser tại Công ty Hiền Vinh - Máy 2

Bàn giao máy cắt Laser TDL-6020S nguồn IPG 3000W

tại Công ty Hiền Vinh

Bàn giao máy cắt Laser TDL-6020S nguồn IPG 3000W

tại Công ty Mento

Bàn giao máy cắt Laser TDL-6020S nguồn 4000W

tại Công ty TTP

Bàn giao máy cắt Laser 3000W tại Công ty Châu Anh Khoa

Bàn giao máy cắt Laser 1500W tại Công ty Điện Điện Trường

Bàn giao máy cắt Laser 4000W tại Công ty TTP

Bàn giao máy cắt Laser TDL-6020S nguồn IPG 6000W

tại Công ty Gỗ Best Việt Nam

Bàn giao máy cắt Laser TDL-6020E nguồn 4000W

tại Công ty Hà Ngọc Hân

Bàn giao máy cắt Laser TDL-6020S nguồn 3000W

tại Công ty Sáu Tèo

Máy cắt laser Toàn Đắc Lộc

Máy cắt laser Toàn Đắc Lộc

Máy cắt laser Toàn Đắc Lộc

Bàn giao máy cắt Laser TDL-6020S nguồn 3000W

tại Công ty Bảo An Phát

Bàn giao máy cắt Laser TDL-6020S nguồn 3000W

tại Công ty Đại Tuấn Việt

Bàn giao máy cắt Laser TDL-6020S nguồn 3000W

tại Công ty Hảo An Phát

Bàn giao máy cắt Laser TDL-3015E nguồn 1500W tại Công ty Đại Anh Phát

Bàn giao máy cắt Laser TDL-3015E nguồn 1500W tại Công ty Tài Lộc

Bàn giao máy cắt Laser TDL-3015S nguồn 1500W tại Công ty Sáu Tèo - Máy 2

Bàn giao máy cắt Laser TDL-6020S nguồn IPG 3000W

tại Công ty Đại Nam

Bàn giao máy cắt Laser TDL-6020E nguồn 3000W

tại Công ty Công Danh

Bàn giao máy cắt Laser TDL-3015S nguồn 3300W

tại Công ty Châu Anh Khoa

Bàn giao máy cắt Laser TDL-6020S nguồn 3000W tại Công ty Bảo An Phát

Bàn giao máy cắt Laser TDL-6020E nguồn IPG-1500W tại Công ty Hiển Vinh

Bàn giao máy cắt Laser TDL-6020E nguồn 3000W tại Công ty Huỳnh Nghiệp

Bàn giao máy cắt Laser TDL-6020E nguồn 3000W

tại Công ty Huỳnh Thi

Bàn giao máy cắt Laser TDL-6020E nguồn 3000W

tại Công ty Sắt Thép Nam

Bàn giao máy cắt Laser TDL-3015S nguồn IPG 3000W

tại Công ty Hưng Phát



VIDEO CLIP





MODEL

TDL-3015D

TDL-6020D TDL-12020D

Khổ cắt lớn nhất (mm)

3000×1500

6000×2000 12000x2000

Hành trình X-Y-Z

3100-1550-250mm(120*)

6200-2050-250mm(120*) 12200-2050-300mm(150*)

Độ chính xác vị trí X,Y

±0.03mm

Độ chính xác lặp lại X,Y

±0.01mm

Tốc độ tối đa X,Y

(100-150m/ph), (30m/ph)

Gia tốc

1.2G

1.5G-2.0G

Thời gian đảo bàn

15-25 giây 30-90 giây

Công suất nguồn laser

<6KW

<20KW

Tải trọng tối đa

2000Kg

5000KG 7500KG

Kích thước (DxRxC)

8430x2600x1750mm

13820x3200x1800mm 25800x3200x1800mm

Tổng lượng

».5T

»15T »28T
* Hành trình trục Z áp dụng cho lựa chọn bàn nâng bằng thủy lực
