Chi tiết

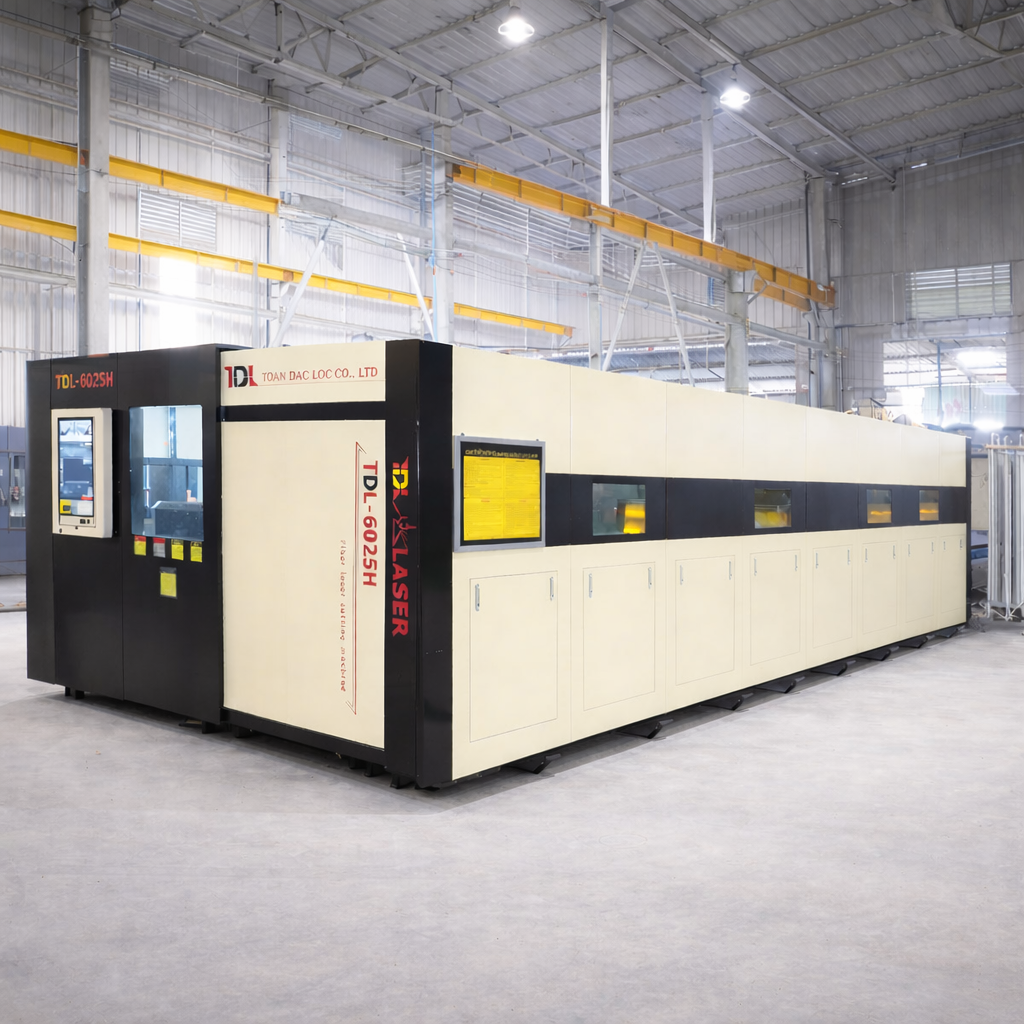

  • Dòng H (Nâng Hạ Thủy Lực)

  • Mã sản phẩm: TDL-3015H / TDL-6020H / TDL-6025H / TDL-12020H
  • Nhà sản xuất: TDL
  • Xuất xứ: Việt Nam
  • Lượt xem: 631
  • Máy Cắt Laser Bàn Đôi Nâng Thủy Lực Dòng H có hai bàn cắt chuyển đổi làm việc liên tục cho năng suất cao, phù hợp với các loại nguồn cắt laser có công suất <50000W



    Chế độ bảo hành: Máy cắt Laser cnc bảo hành 2 năm, khung máy bảo hành 5 năm, bảo trì máy trọn đời.

  • Thông tin sản phẩm
  • Thông số kỹ thuật
  • Bình luận
GIỚI THIỆU CHUNG

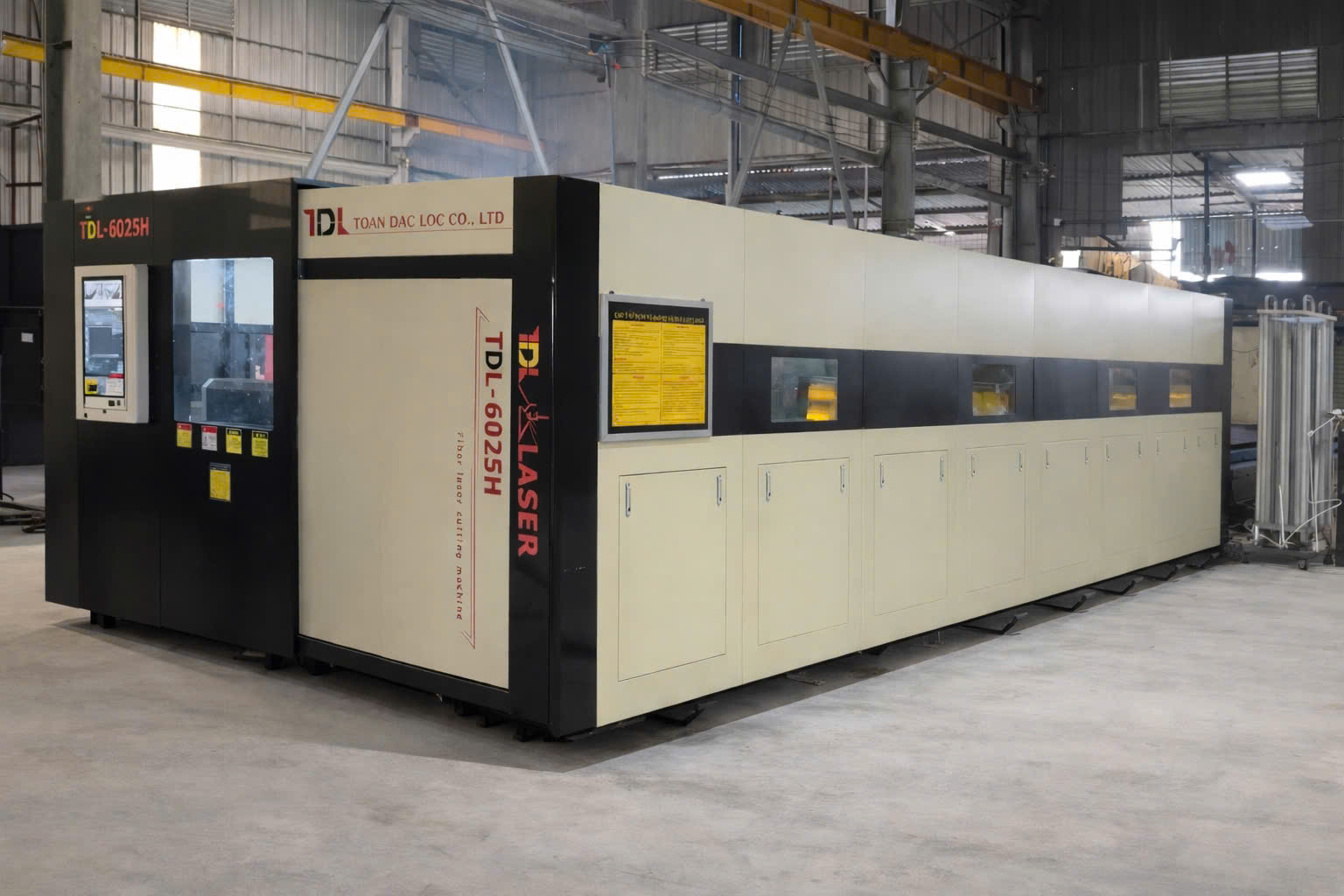

- Máy Cắt Laser Bàn Đôi Nâng Thủy Lực Dòng H có hai bàn cắt chuyển đổi làm việc liên tục cho năng suất cao, phù hợp với các loại nguồn cắt laser có công suất <50000W
- Máy cắt Laser dòng H có hệ thống nâng hạ bàn bằng thủy lực, đảo bàn tự động
Toàn bộ khu vực cắt được bao che đảm bảo an toàn cho người, thiết bị và môi trường sạch sẽ
- Kiểu dáng thiết kế theo phong cách CHÂU ÂU - đơn giản hiệu quả nhưng sang trọng và mạnh mẽ
- Tích hợp hệ thống bảo vệ, hệ thống xử lý khói bụi đảm bảo an toàn cho người, môi trường và máy móc
- Các bộ phận chính của máy được nhập khẩu từ những nhà sản xuất nổi tiếng đó là:Máy tính công nghiệp tích hợp hệ thống điều khiển cnc; Servo motor - Yaskawa Nhật; Đầu cắt Precitec; Shimpo Nidec-Nhật ; Thanh răng YYC/Apec-Đài Loan; Thanh trượt - Hiwin Đài Loan; Van - SMC Nhật; Nguồn Laser IPG - USA, Linh kiện điện - Mitsubishi, Omron Nhật, Autonics Hàn Quốc…







CÁC BỘ PHẬN CHÍNH MÁY CẮT LASER CNC DO TDL SẢN XUẤT TẠI VIỆT NAM



Kết cấu thân máy



Thân máy được thiết kế, chế tạo bởi Công ty Toàn Đắc Lộc trên dây chuyền công nghệ hiện đại đảm bảo gia công chính xác đến từng chi tiết do đó TDL tự tin bảo hành thân máy trong 5 năm.



- Thân máy được chế tạo bằng TẤM DÀY chất lượng cao, sử dụng lắp ghép bằng HÀN. Qui trình sản xuất rất nhiều công đoạn phức tạp và được kiểm soát chặt chẽ trong từng khâu: Chọn vật liệu; Xử lý hoàn toàn ứng suất dư; Để nguội khung máy ngoài trời 30 ngày; Gia công chính xác trên máy phay cnc khổ lớn; RUNG khử ứng suất lần cuối

- Dầm ngang bằng nhôm hàng không 6005-T6 siêu bền, cứng và nhẹ giúp tăng tốc nhanh chóng

- Gia công khung máy một lần gá trên máy phay cnc khổ lớn đảm bảo chính xác, máy chạy êm và mượt

- Thân máy được làm sạch, sơn chống gỉ 2 lớp, vỏ máy sơn tĩnh điện

- Dầm trục X: Dầm nhôm vật liệu A 6005T6 chuyên dùng sản xuất các chi tiết hàng không vũ trụ nên có độ cứng rất cao mà trọng lượng rất nhẹ giúp cho việc di chuyển tăng tốc ở tốc độ cao mà máy vẫn lướt êm – không rung động



Hệ thống điều khiển CNC



Bộ điều khiển cnc bao gồm: Máy tính + Phầm mềm điều khiển

Máy tính công nghiệp

Màn hình màu cảm ứng 27.5", Wifi

- Bộ xử lý: Intel I5 6440EQ (4-core 3.4GHz)

- Hệ điều hành: 64-bit Window 10 LTSB

- Bộ nhớ trong: Dual-channel 8G DDR4-2133

- Ethernet ports: EtherCAT * 1, EtherCAT * 3

- USB ports: USB3.0x4

- Hard drive: 64GB SATA SSD


Phần mềm điều khiển cnc Fscut8000-HypCut là phầm mềm điều khiển thông minh và thân thiện với người sử dụng máy

- Tất cả các thông số: năng lượng laser, áp suất khí cắt, chiller, đầu cắt laser, tốc độ, tiêu cự… và tất cả tình trạng các bộ phận quan trọng của máy đều được giám sát và thể hiện trên màn hình điều khiển.
- Nhiều tiện ích điều khiển thông minh như: định vị một phím, tự động vệ sinh bép cắt, tự động calib độ cao mỏ cắt….. Làm cho công việc của người vận hành sẽ cực kỳ đơn giản
Hỗ trợ nhiều công việc cùng một lúc: Cắt riêng biệt với file bản vẽ, đảm bảo công việc ổn định của máy, người vận hành có thể kiểm tra kế hoạch sản xuất và trạng thái máy ngay trong quá trình cắt
Có nhiều tiện ích đục cho tấm kim loại có độ dày khác nhau; đục và loại bỏ xỉ; triệt tiêu rung động; kiểm soát khí vòng kín; kỹ thuật lớp riêng biệt để cắt đường viền lớn, vừa và nhỏ, tất cả nhằm mở rộng phạm vi cắt và tăng năng suất
Nhận dạng các tấm tole thừa bằng chụp hình trên điện thoại hoặc camera lắp trên máy để sử dụng hết do đó tối ưu phần kim loại dư thừa
Tốc độ cao và dò tìm cạnh phôi có độ chính xác cao đến 500mm/s với độ chính xác 0,5mm. (Chế độ dò tìm để canh phôi tự động mà không cần đặt phôi đúng vị trí)
Chống va chạm mỏ cắt ở tất cả các phương trong mặt phẳng cắt
Hỗ trợ định dạng file  AI, DXF, PLT, các file xuất từ các loại phầm mềm Auto nesting.... Định dạng dữ liệu đồ họa, chấp nhận các phần mềm thô như  Mater Cam, Type3,  thành mã G chuẩn quốc tế.
Hỗ trợ sửa chữa online
Phần cứng thông minh: hỗ trợ van proportational ethercat, đầu laser và tia laser để nhận ra điều khiển vòng kín hoàn toàn.
Độ chính xác: độ chính xác đường dẫn lý thuyết ± 0,005mm, độ chính xác định vị 0,01mm, độ chính xác định vị lại 0,01mm.
Tốc độ: tăng tốc tối đa 5G, tốc độ trục chính đơn tối đa 300m / phút.
Kiểm soát độ cao: Bộ điều khiển độ cao ethercat BCS100-E, có tốc độ truy xuất nhanh, mạnh mẽ giúp cho  kiểm soát khoảng cách mỏ nhanh và chính xác


Phần mềm Cad-cam Nesting

- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình máy tính. Các chức năng chính bao gồm vẽ CAD, tối ưu hóa DWG / DXF, tương tác làm nesting, lập trình tự động, cũng như xác minh mô phỏng cắt và tính chi phí.

- Phần mềm CAD / CAM nổi bật với tính năng Autonesting, chung đường cắt giúp tiết kiệm vật liệu và nâng cao hiệu quả cắt.”

- Phần mềm nesting lập trình CAD / CAM được thiết kế cho việc phát triển máy cắt CNC, sử dụng bản vẽ trên phần mềm lập trình lập trình máy tính. Phần mềm này có thể quản lý sản xuất, quản lý tài chính và chi phí…

- Sử dụng phần mềm nesting, tỷ lệ sử dụng vật liệu tăng trung bình khoảng 1% ~ 5%, hiệu quả cắt tăng 10% ~ 30%, cải thiện đáng kể chất lượng cắt và quản lý dữ liệu quá trình, thu thập dữ liệu các chức năng quản lý dữ liệu thống kê. Thiết kế giao diện, hoạt động đơn giản, trực quan và dễ học và dễ sử dụng


Panel điều khiển
Panel điều khiển
Giao diện điều khiển cnc
Giao diện điều khiển cnc

CypNest
CypNest



Nguồn cắt laser



TDL là nhà phân phối chính thức  của hãng sản xuất nguồn cắt Laser số 1 thế giới IPG - USA tại Việt Nam. Khác với mua máy từ các Công ty thương mại nhập hàng ở Trung Quốc phải phụ thuộc vào nhà sản xuất từ Trung Quốc, khách hàng mua nguồn cắt laser IPG từ TDL sẽ được hưởng dịch vụ sau bán hàng trực tiếp từ IPG và được IPG cấp Account

Máy Cắt Laser Bàn Đôi Nâng Thủy Lực Dòng H được trang bị nguồn cắt có công suất <30000W

Khách hàng cũng có thể lựa chọn nguồn cắt Laser Raycus/Max theo yêu cầu:

Nguồn cắt Laser
Nguồn IPG - USA
Nguồn cắt Laser
Nguồn Max Photonics

Nguồn Raycus




Bộ điều khiển tự động độ cao mỏ cắt laser



Bộ điều khiển chiều cao điện dung độc lập BCS100 là phương pháp điều khiển vòng kín được áp dụng cho điều khiển đầu cắt laser, là một thiết bị chiều cao điện dung hiệu năng cao. Bên cạnh việc kiểm soát bình thường tương tự như các sản phẩm khác, BCS100 còn cung cấp giao diện truyền thông Ethernet độc đáo (giao thức TCP / IP), có thể hợp tác với phần mềm cắt laze CypCut để theo dõi và phân đoạn, cắt cạnh, đục, thủng dần…vv BCS100 thông qua thuật toán định vị vị trí kín, tốc độ và độ chính xác tốt hơn các sản phẩm tương tự trong và ngoài nước.

Tính năng:

- Tốc độ lấy mẫu 1000 lần / giây.

- Độ chính xác đo tĩnh 0.001 mm.

- Độ chính xác động 0,05 mm

- Chiều cao điều khiển servo từ 0 đến 10 mm.

- Tốc độ điều khiển lên đến 375 mm / s

- Chiều dài cáp truyền dẫn tín hiệu là 100 mét, khả năng chống nhiễu mạnh mẽ.

- Hỗ trợ truyền thông mạng, nâng cấp trực tuyến.

- Hỗ trợ báo động bằng màn hình cảm ứng

- Hỗ trợ dò tìm cạnh và cạnh tròn tự động.

- Quy trình hiệu chỉnh một cú nhấp chuột, hoạt động thuận tiện, nhanh chóng và dễ dàng.



Đầu cắt laser Auto Focus - Tự động chỉnh tiêu cự thương hiệu Precitec



Hiện trên thị trường có nhiều loại đầu cắt khác nhau, nhưng Precitec là thương hiệu lớn có chất lượng cắt tốt, tuổi thọ cao, giá thành tốt và đặc biệt là loại sản phẩm phổ thông được nhiều người sử dụng nên việc mua phụ tùng dễ dàng

Theo công năng sử dụng có hai loại đầu cắt đó là đầu cắt điều chỉnh tiêu cự bằng tay và đầu cắt điều chỉnh tiêu cự tự động. Để đơn giản cho người sử dụng chúng tôi cung cấp đầu cắt Fiber laser có lắp sẵn hệ thống điều khiển tiêu cự tự động – Auto Focus.


Đầu cắt Laser Raytools -Thụy Sĩ
Đầu cắt Laser Precitec
Bộ điều khiển tự động độ cao mỏ cắt Laser
Bộ điều khiển tự động độ cao mỏ cắt Laser



Một số bộ phận tiêu chuẩn khác



Servo motor Yaskawa-Nhật
Servo motor Yaskawa - Nhật
Hộp số Shimpo NiDec -Nhật
Hộp số Shimpo Nidec - Nhật
Van điều áp SMC-Nhật
Van điều áp SMC - Nhật
Thanh răng YYC-Đài Loan
Thanh răng YYC/Kaihe/TDL
Thanh trượt Hiwin- Đài Loan
Thanh trượt Hiwin - Đài Loan
Máy làm mát nguồn cắt Laser
Máy làm mát Tongfei/Hanli



Hệ thống hút khói bụi cục bộ tự động 6 khoang và 12 cửa hút



Các nhà sản xuất khác thường sử dụng hút phân tán cho tất cả các khoang của bàn cắt để giảm chi phí do đó không hút được hết bụi khói, bụi mặc dù sử dụng động cơ lớn gây tiếng ồn và tiêu tốn điện. TDL thiết kế bàn cắt thành từng khoang, mỗi khoang có một van đóng mở cửa hút. Đầu cắt làm việc ở khoang nào thì cửa hút ở khoang đó mở và các khoang còn lại đóng. Do đó chỉ cần quạt hút có công suất nhỏ cũng có thể hút sạch khói bụi mà không gây ồn và tốn điện



Trong hình, máy này có 6 khoang - 12 cửa hút, đầu cắt đang ở khoang số 3 nên cửa hút hai bên khoang số 3 sẽ mở,các cửa hút các khoang 1,2,4,5,6 đóng. Khi máy di chuyển đến khoang số 4 thì cửa hút hai bên khoang 4 mở, các cửa 1,2,3,5 6 đóng…

Hệ thống hút khói cục bộ tự động do TDL phát triển





CÁC MẪU SẢN PHẨM CẮT LASER



Sản phẩm cắt Laser Sản phẩm cắt Laser



QUI TRÌNH SẢN XUẤT MÁY CẮT LASER



Bản thiết kế máy Laser

Hàn thân máy

Ủ khử ứng suất

Phay thân máy Laser

Kiểm tra và hiệu chỉnh thanh trượt

Kiểm tra và hiệu chỉnh thanh răng

Lắp hệ thống điện máy laser

Bàn giao máy Laser



HÌNH ẢNH MỘT SỐ MÁY CẮT FIBER LASER CNC ĐÃ BÀN GIAO



Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Việt Sơn

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt Laser TDL-6020F nguồn 15000W

tại Công ty Nova Buildings

Bàn giao máy cắt Laser TDL-6020F nguồn 12000W

tại Công ty Tháp Kim

Máy cắt Laser Bàn đôi TDL-6020F nguồn 6000W

tại Công ty TDL

Bàn giao máy cắt laser tại Công ty Việt Sơn

Bàn giao máy cắt laser tại Công ty Hiền Vinh - Máy 1

Bàn giao máy cắt laser tại Công ty Hiền Vinh - Máy 2

Bàn giao máy cắt Laser TDL-3015D nguồn 1500W

tại Công ty Điện Điện Trường

Bàn giao máy cắt Laser TDL-6020D nguồn 6000W

tại Công ty Kinh Vĩnh Phú

Máy cắt Laser Bàn đôi TDL-3015DF nguồn 6000W

tại Công ty TDL

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Việt Sơn

Bàn giao máy cắt laser tại Công ty Hưng Phát

Bàn giao máy cắt Laser TDL-13035G nguồn 15000W

tại Công ty Minh Việt Sơn

Bàn giao máy cắt Laser TDL-13035G nguồn 12000W

tại Công ty Đại Trung Thành

Bàn giao máy cắt Laser TDL-13035G nguồn 12000W

tại Công ty AP

Bàn giao máy cắt laser tại Công ty Ecobuild

Bàn giao máy cắt laser tại Công ty Hiền Vinh - Máy 1

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt Laser TDL-12025G nguồn 12000W

tại Công ty Anpha

Bàn giao máy cắt Laser TDL-12025G nguồn 12000W

tại Công ty Nghĩa Phát

Bàn giao máy cắt Laser TDL-12020S nguồn 15000W

tại Công ty Lê Minh (Máy 3)

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt Laser TDL-12020S nguồn 15000W

tại Công ty Lê Minh (Máy 3)

Bàn giao máy cắt Laser TDL-12020S nguồn 12000W

tại Công ty Khương Thành

Máy cắt Laser TDL-12020S nguồn 12000W

tại Công ty TDL

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt laser tại Công ty Việt Sơn

Bàn giao máy cắt laser tại Công ty Hưng Phát

Bàn giao máy cắt Laser TDL-12020S nguồn IPG 6000W

tại Công ty Mento (Máy 2)

Bàn giao máy cắt Laser TDL-12020S nguồn 6000W

tại Công ty Huy Minh

Bàn giao máy cắt Laser TDL-12020S nguồn 12000W

tại Công ty Kotinochi

Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy Bàn giao máy cắt Laser TDL-3015E nguồn 1500W tại Công ty Tài Lộc Bàn giao máy cắt laser tại Công ty Nguyễn Đức Duy

Bàn giao máy cắt Laser TDL-6020S nguồn 12000W

tại Công ty Koei Kiko

Bàn giao máy cắt Laser TDL-6020S nguồn IPG 6000W

tại Công ty Gỗ Best Việt Nam

Bàn giao máy cắt Laser TDL-6020S nguồn 6000W

tại Công ty Lê Minh (Máy 2)



VIDEO CLIP





MODEL

TDL-3015H

TDL-6020H TDL-6025H TDL-12020H

Khổ cắt lớn nhất (mm)

3000×1500

6000×2000 6000×2500 12000x2000

Hành trình X-Y-Z

3100-1550-120mm

6200-2100-150mm 6200-2600-150mm 12200-2100-200mm

Độ chính xác vị trí X,Y

±0.03mm

Độ chính xác lặp lại X,Y

±0.01mm

Tốc độ tối đa X,Y



X,Y<200m/ph, Z=30m/ph

Gia tốc

1.2G

1.5G 2.5G

Thời gian đảo bàn

15-25 giây 30-90 giây

Công suất nguồn laser

<6KW

<30KW <50KW

Kích thước (DxRxC)

4800x2400x1600mm

8400x2900x1600mm 8400x2900x1800mm 15000x2900x1800mm

Tổng lượng

»8.5T

»16T »18T »28T
