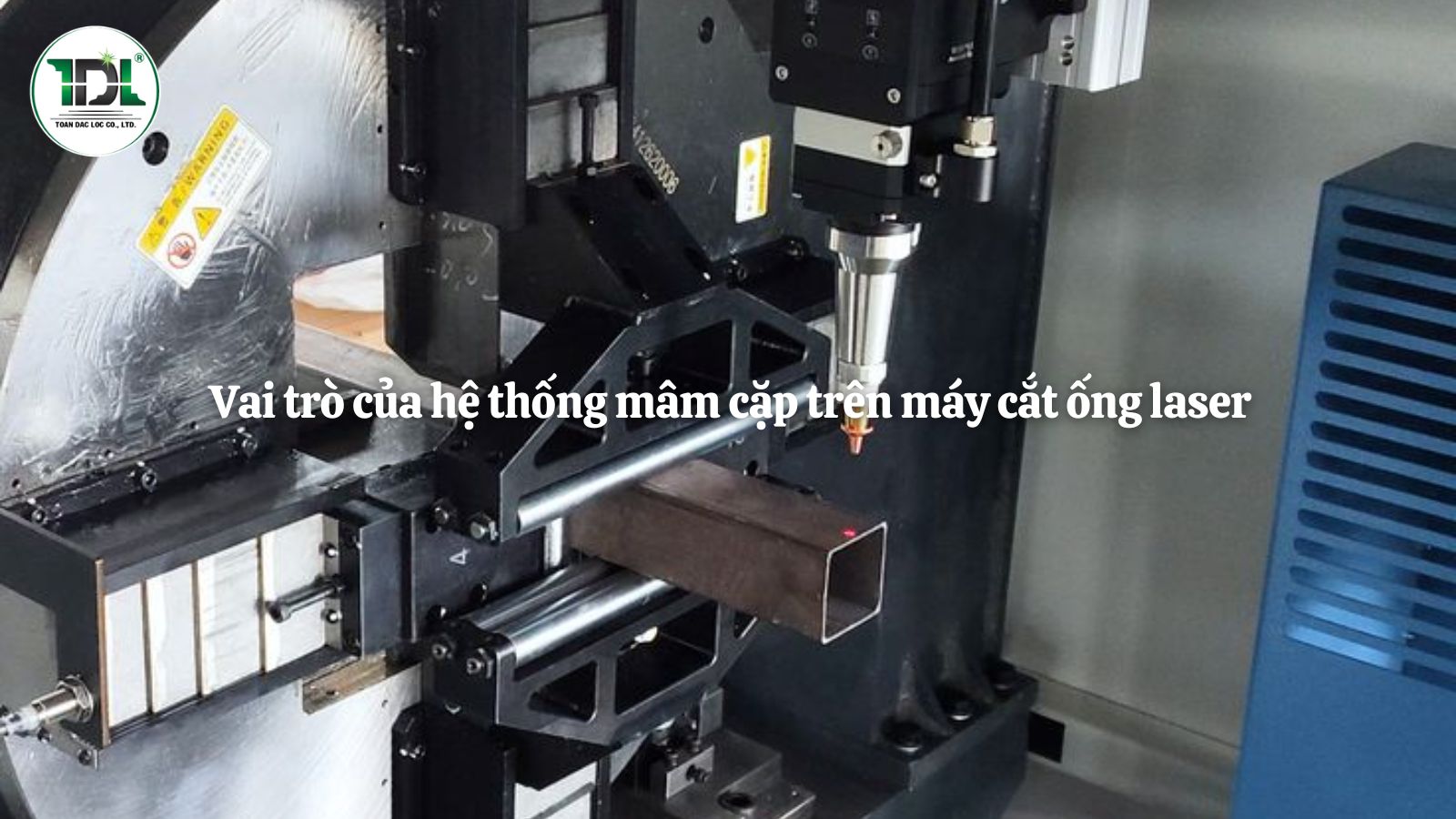

Vai trò của hệ thống mâm cặp trên máy cắt ống laser

          Khi tìm hiểu về máy cắt ống laser, nhiều doanh nghiệp thường quan tâm đến nguồn laser, đầu cắt hoặc công suất máy mà bỏ qua một bộ phận vô cùng quan trọng: hệ thống mâm cặp. Trên thực tế, đây là thành phần trực tiếp giữ, định vị và xoay vật liệu trong suốt quá trình gia công. Chất lượng của hệ thống mâm cặp ảnh hưởng đáng kể đến độ chính xác, tốc độ vận hành và khả năng xử lý các loại ống, thép hộp hay thép hình. Vậy vai trò của hệ thống mâm cặp trên máy cắt ống laser là gì?

Hệ thống mâm cặp trên máy cắt ống laser là gì?

          Mâm cặp là bộ phận dùng để:

- Kẹp giữ vật liệu.

- Định vị phôi.

- Xoay vật liệu theo chương trình CNC.

- Đảm bảo sự ổn định trong quá trình cắt.

          Trên các dòng máy cắt ống laser hiện đại, hệ thống mâm cặp thường được thiết kế với độ chính xác cao nhằm đảm bảo vật liệu luôn nằm đúng vị trí khi gia công.

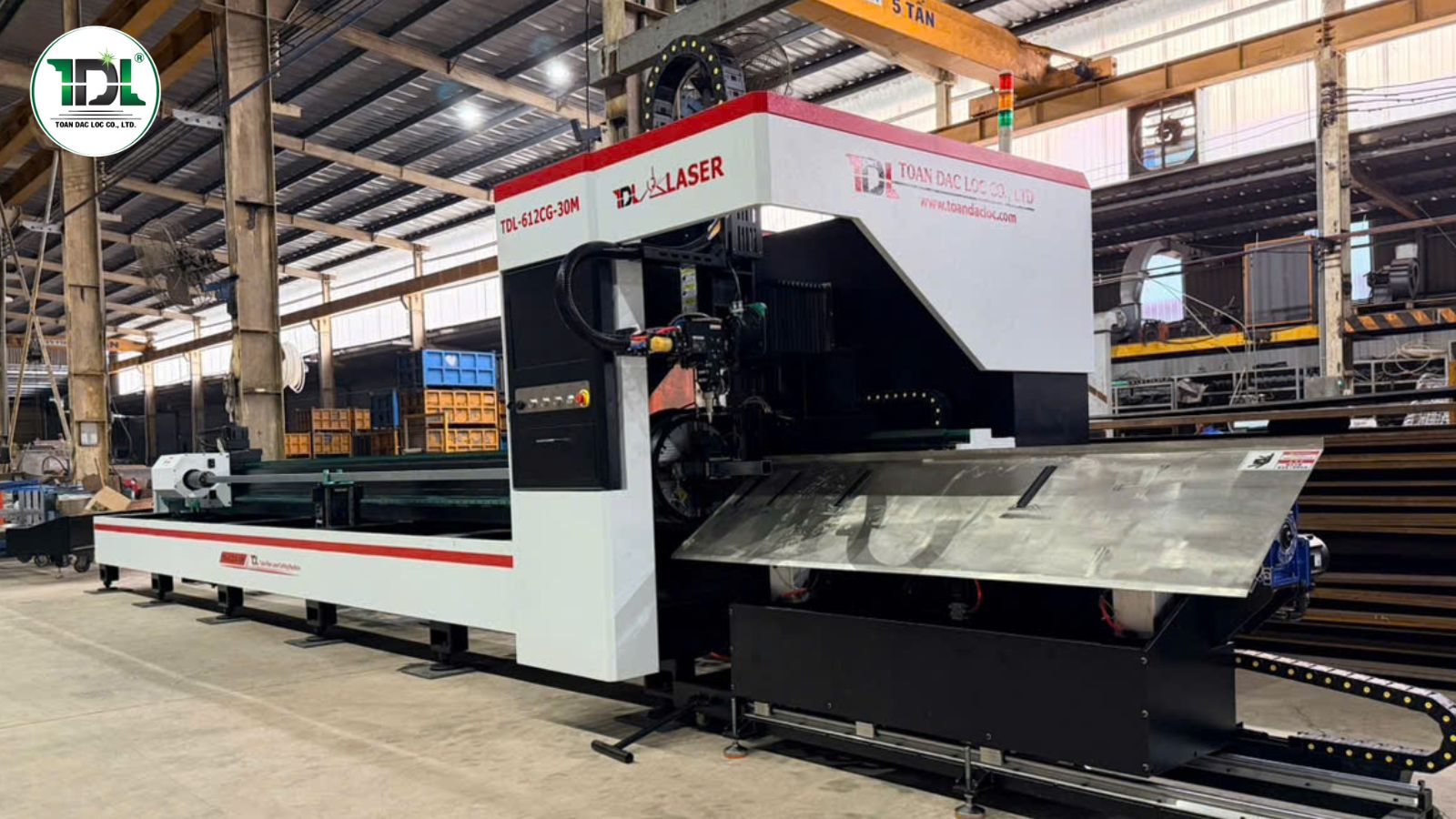

Mâm cặp tự định tâm nâng cao độ ổn định và chất lượng cắt trên các loại ống kim loại.

==> Xem thêm các dòng máy cắt ống laser

Vai trò của hệ thống mâm cặp trên máy cắt ống laser

          Mặc dù không trực tiếp tạo ra đường cắt như nguồn laser hay đầu cắt, nhưng hệ thống mâm cặp lại đóng vai trò quyết định đến khả năng vận hành ổn định của toàn bộ thiết bị. Đây chính là yếu tố giúp máy cắt ống laser gia công chính xác các chi tiết có hình dạng phức tạp.

Kẹp giữ vật liệu chắc chắn

          Trong quá trình gia công, vật liệu cần được giữ cố định để tránh rung lắc hoặc dịch chuyển. Mâm cặp giúp:

- Giữ chặt ống thép.

- Cố định thép hộp.

- Hạn chế sai lệch vị trí.

          Điều này đặc biệt quan trọng khi gia công các chi tiết yêu cầu độ chính xác cao.

Định vị vật liệu chính xác

          Một trong những nhiệm vụ quan trọng nhất của mâm cặp là định vị phôi. Hệ thống sẽ xác định:

- Tâm vật liệu.

- Vị trí gia công.

- Góc xoay của phôi.

          Nhờ đó máy có thể thực hiện các đường cắt đúng theo bản vẽ thiết kế.

==> Xem thêm máy cắt ống laser hoạt động như thế nào

Xoay vật liệu trong quá trình gia công

          Khác với máy cắt tấm laser, máy cắt ống laser cần xử lý vật liệu ở nhiều mặt khác nhau. Mâm cặp sẽ liên tục xoay vật liệu để thực hiện:

- Cắt góc.

- Khoan lỗ.

- Tạo khe ghép.

- Gia công biên dạng phức tạp.

          Đây là lý do hệ thống mâm cặp được xem là "trái tim cơ khí" của máy cắt ống laser.

Tăng độ chính xác khi gia công

          Nếu mâm cặp không đảm bảo độ đồng tâm hoặc độ ổn định, vật liệu có thể bị lệch trong quá trình vận hành. Hệ quả là:

- Đường cắt sai kích thước.

-Lỗ khoan lệch vị trí.

- Mộng ghép không khớp.

          Vì vậy chất lượng mâm cặp ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra.

Hỗ trợ gia công thép hình

          Các dòng máy hiện đại không chỉ cắt được ống tròn hay thép hộp mà còn có khả năng xử lý: Thép H, Thép I, Thép U, Thép V và Thép C.

          Để thực hiện điều này, hệ thống mâm cặp cần có khả năng kẹp giữ vật liệu có hình dạng đặc biệt một cách ổn định.

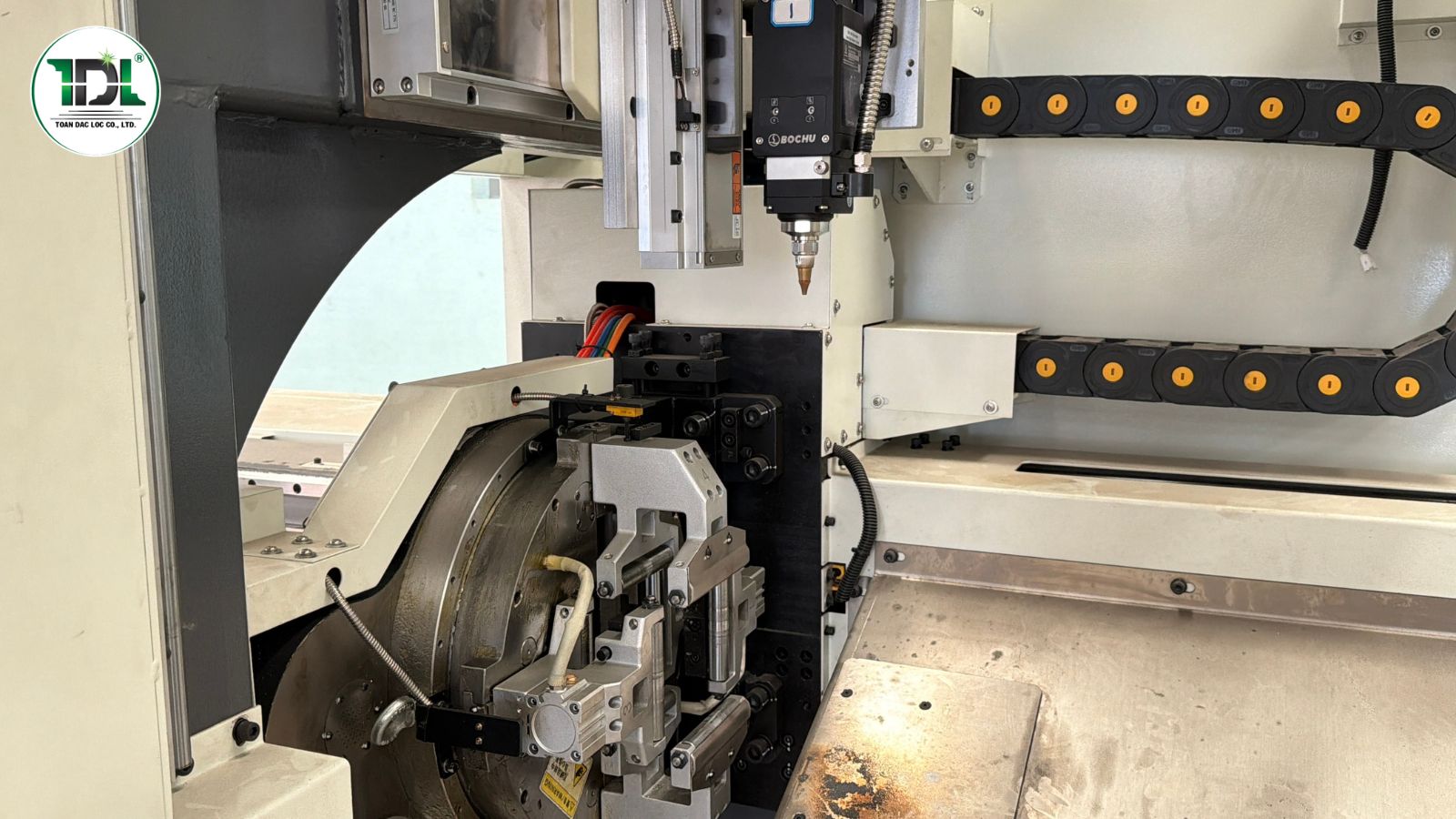

Hệ thống mâm cặp giúp giảm phần đuôi thừa và tối ưu hiệu quả sử dụng vật liệu.

==> Xem thêm bài máy cắt ống laser có cắt được thép hình không

Giảm hao hụt vật liệu

          Nhờ khả năng kiểm soát chính xác vị trí vật liệu, hệ thống mâm cặp giúp:

- Tối ưu chiều dài gia công.

- Giảm phần vật liệu thừa.

- Tăng hiệu quả sử dụng phôi.

          Đây là yếu tố quan trọng đối với các doanh nghiệp sản xuất hàng loạt.

Các loại mâm cặp phổ biến trên máy cắt ống laser

          Mâm cặp khí nén: Phù hợp với nhiều dòng máy phổ thông. Ưu điểm:

- Kẹp nhanh.

- Vận hành đơn giản.

- Chi phí hợp lý.

          Mâm cặp tự định tâm: Đây là loại được sử dụng rộng rãi trên các máy hiện đại. Ưu điểm:

- Độ chính xác cao.

- Tự động căn chỉnh tâm vật liệu.

- Giảm thời gian thiết lập.

          Mâm cặp tải trọng lớn: Được thiết kế cho:

- Ống đường kính lớn.

- Thép hình nặng.

- Dầm kết cấu.

          Thường xuất hiện trên các dòng máy công nghiệp quy mô lớn.

Hệ thống 2 mâm cặp và 3 mâm cặp khác nhau như thế nào?

          Máy 2 mâm cặp: Ưu điểm:

- Chi phí đầu tư thấp hơn.

- Phù hợp nhiều ứng dụng phổ thông.

          Máy 3 mâm cặp: Ưu điểm:

- Giảm phần đuôi thừa.

- Tăng khả năng tận dụng vật liệu.

- Nâng cao độ ổn định khi gia công.

          Đây là xu hướng được nhiều doanh nghiệp lựa chọn khi cần tối ưu chi phí sản xuất.

==> Xem thêm kinh nghiệm chọn máy cắt ống laser để có lựa chọn phù hợp nhất cho doanh nghiệp mình

          Có thể nói rằng, nếu nguồn laser là yếu tố quyết định khả năng cắt thì hệ thống mâm cặp lại là nền tảng đảm bảo độ chính xác và sự ổn định trong suốt quá trình gia công. Đây cũng là bộ phận mà doanh nghiệp nên đặc biệt quan tâm khi lựa chọn thiết bị.

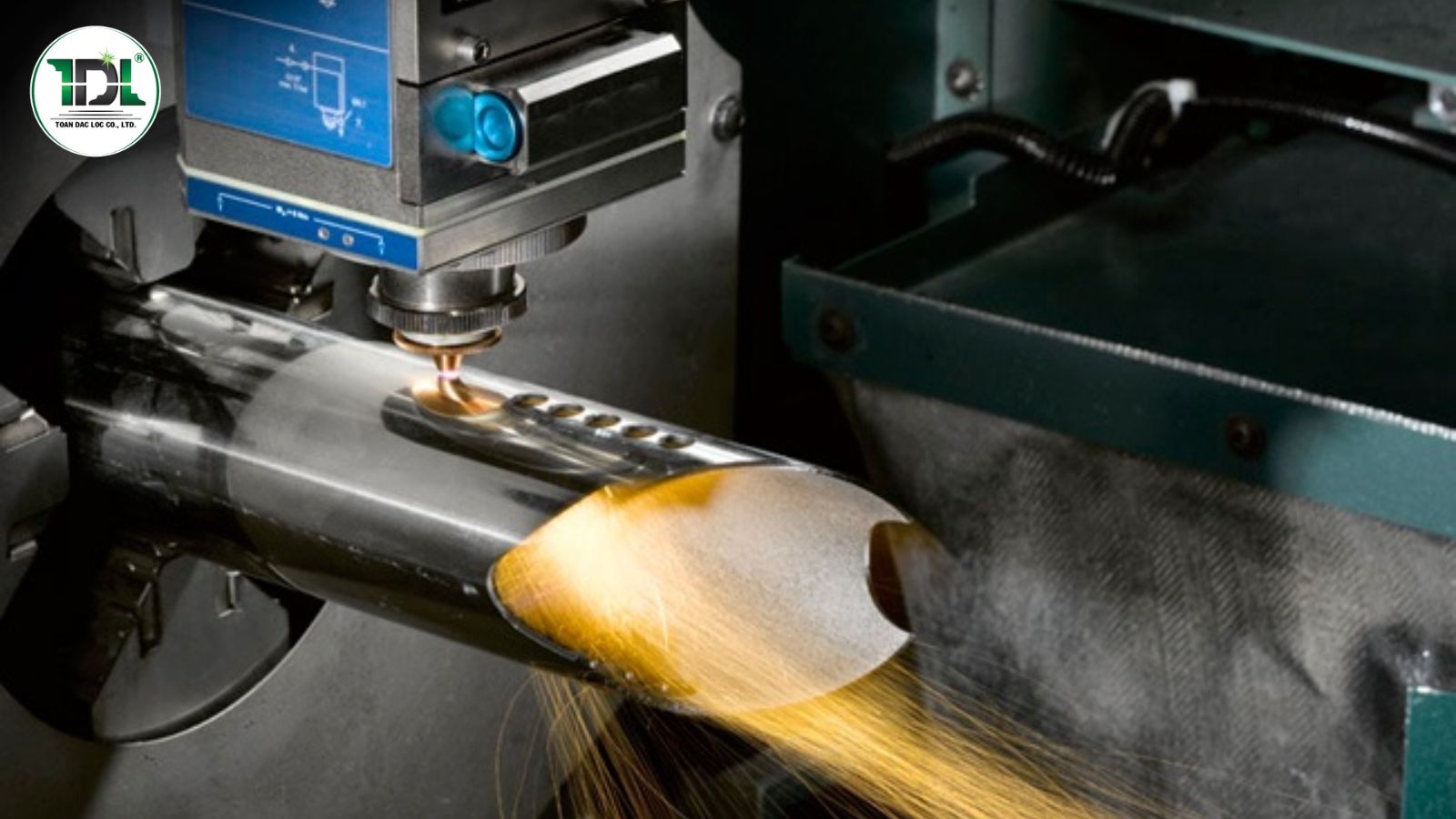

Mâm cặp tải trọng lớn hỗ trợ gia công thép hộp, thép hình và các kết cấu kim loại kích thước lớn.

          Hệ thống mâm cặp đóng vai trò quan trọng trên máy cắt ống laser, từ việc kẹp giữ vật liệu, định vị phôi, xoay vật liệu cho đến hỗ trợ gia công các chi tiết phức tạp. Một hệ thống mâm cặp chất lượng không chỉ giúp nâng cao độ chính xác mà còn tối ưu năng suất, giảm hao hụt vật liệu và mở rộng khả năng gia công của thiết bị.

Câu hỏi thường gặp

Mâm cặp trên máy cắt ống laser dùng để làm gì?

=> Mâm cặp có nhiệm vụ kẹp giữ, định vị và xoay vật liệu trong quá trình gia công.

Vì sao mâm cặp ảnh hưởng đến độ chính xác gia công?

=> Nếu vật liệu không được giữ ổn định hoặc không đồng tâm, đường cắt có thể bị sai lệch so với thiết kế.

Máy cắt ống laser 3 mâm cặp có ưu điểm gì?

=> Máy 3 mâm cặp giúp giảm phần đuôi thừa, tận dụng vật liệu tốt hơn và tăng độ ổn định khi gia công.

Mâm cặp có hỗ trợ gia công thép hình không?

=> Có. Nhiều hệ thống mâm cặp hiện đại được thiết kế để xử lý cả thép H, I, U, V và các dạng thép kết cấu khác.
