Đầu cắt Laser Gas Hybrid có gì khác đầu cắt laser thông thường?

Đầu cắt là một trong những bộ phận quan trọng nhất của máy cắt laser, ảnh hưởng trực tiếp đến khả năng hội tụ tia laser, kiểm soát khí hỗ trợ và chất lượng đường cắt. Đối với các hệ thống chuyên gia công thép dày, đầu cắt còn phải đáp ứng những yêu cầu đặc biệt về nhiệt, dòng khí và độ ổn định trong quá trình vận hành.

Vậy đầu cắt Laser Gas Hybrid có gì khác đầu cắt laser thông thường? Điểm khác biệt không chỉ nằm ở khả năng hội tụ tia laser mà còn có thể nằm ở thiết kế đường khí, cơ chế phối hợp laser với khí nhiên liệu, khả năng chuyển đổi chế độ cắt và các tính năng an toàn. Trong bài viết này, hãy cùng TDL Laser tìm hiểu cấu tạo, nguyên lý hoạt động và những điểm cần lưu ý khi lựa chọn đầu cắt cho máy cắt Laser Gas Hybrid.

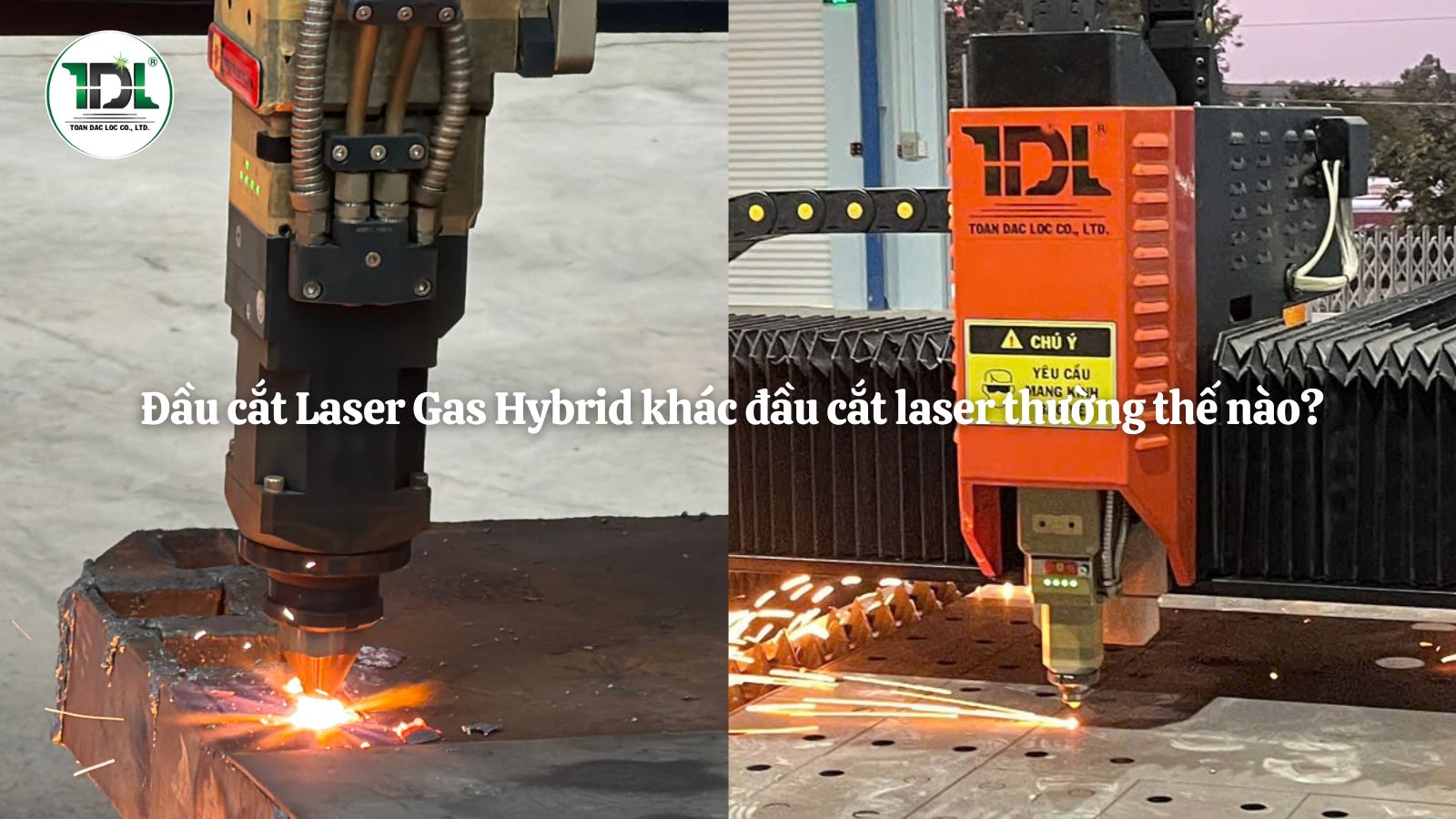

Đầu cắt Laser Gas Hybrid có gì khác đầu cắt laser thông thường?

Đầu cắt Laser Gas Hybrid là gì?

Đầu cắt Laser Gas Hybrid là cụm đầu cắt được thiết kế để phục vụ công nghệ cắt laser kết hợp với cơ chế hỗ trợ bằng khí hoặc ngọn lửa, tùy theo cấu hình của nhà sản xuất. Trong các hệ thống máy cắt Laser Gas Hybrid chuyên cắt thép carbon dày, đầu cắt có thể kết hợp tia laser công suất cao với hệ thống cấp khí nhiên liệu và oxy để tạo điều kiện thuận lợi cho phản ứng oxy hóa, hỗ trợ quá trình gia công vật liệu.

Một số thiết kế đầu cắt Hybrid còn cho phép chuyển đổi giữa chế độ cắt laser thông thường và chế độ laser-flame hybrid, giúp máy đáp ứng nhiều yêu cầu gia công khác nhau. Tuy nhiên, tính năng này không có trên tất cả các loại đầu cắt Hybrid. Khác với việc chỉ sử dụng đầu cắt laser thông thường, hệ thống Hybrid chuyên dụng có thể được tích hợp thêm các bộ phận kiểm soát khí, giám sát rò rỉ và cơ chế bảo vệ phù hợp với công nghệ cắt được sử dụng.

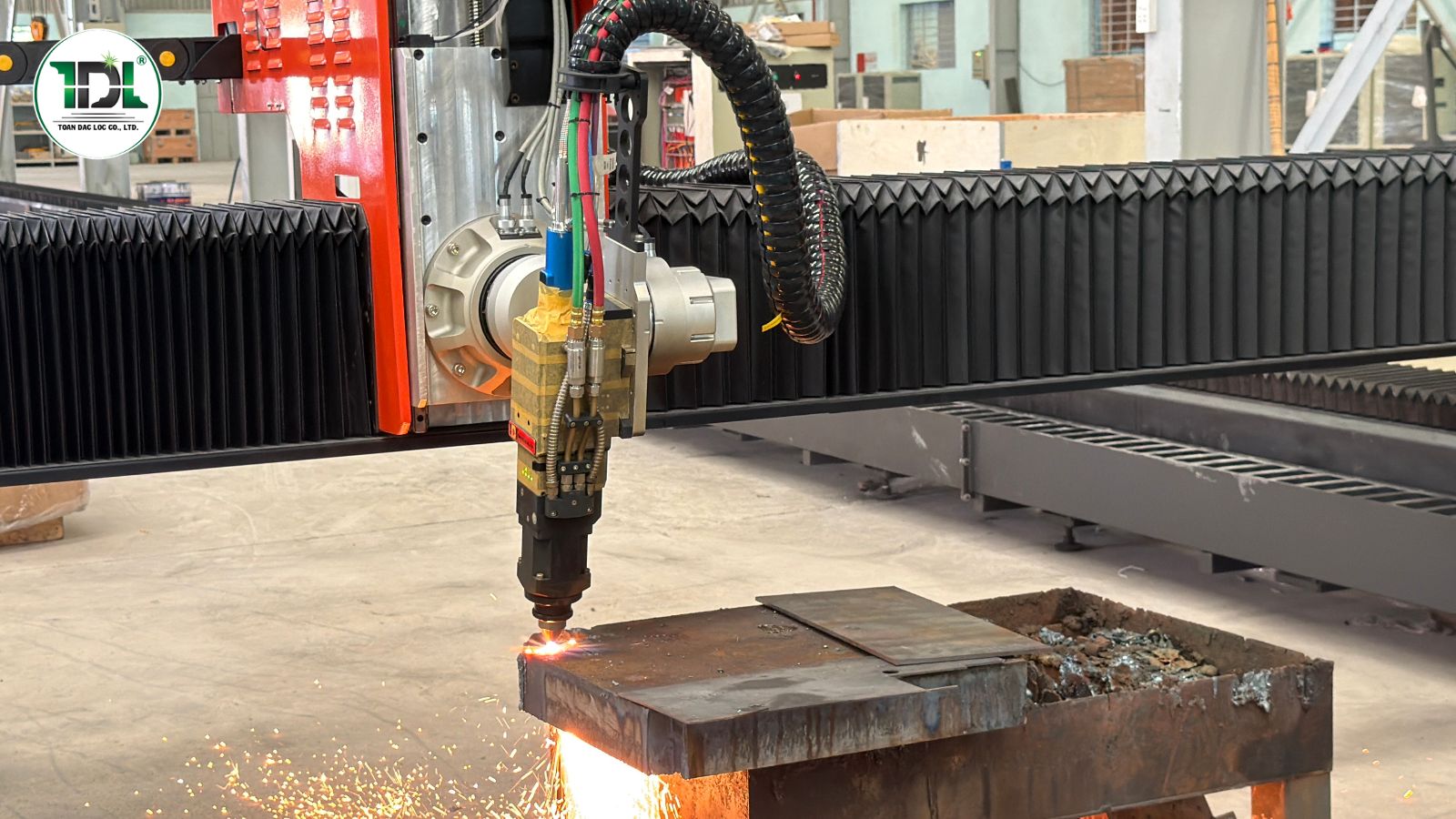

Đầu cắt Laser Gas Hybrid chuyên dụng cho các ứng dụng gia công thép dày đầu cắt Laser Gas Hybrid

Đầu cắt Laser Gas Hybrid chuyên dụng cho các ứng dụng gia công thép dày đầu cắt Laser Gas Hybrid

Đầu cắt laser thông thường là gì?

Đầu cắt laser thông thường, trong phạm vi bài viết này, được hiểu là đầu máy cắt laser sử dụng chùm tia laser hội tụ để gia công vật liệu, kết hợp khí hỗ trợ như oxy, nitơ hoặc khí nén tùy ứng dụng. Các bộ phận cơ bản thường gồm:

Cụm quang học: Tiếp nhận và dẫn truyền chùm tia laser đến vùng gia công.

Thấu kính hội tụ: Tập trung năng lượng laser tại vị trí cần cắt.

Nozzle (vòi phun): Hướng dòng khí hỗ trợ đến vùng cắt.

Cảm biến và hệ thống điều khiển: Hỗ trợ kiểm soát khoảng cách đầu cắt với bề mặt vật liệu và bảo vệ thiết bị, tùy cấu hình.

Vỏ bảo vệ và hệ thống làm mát: Bảo vệ các bộ phận bên trong trước nhiệt và các tác động trong quá trình vận hành.

Khi cắt thép carbon, đầu cắt laser thông thường vẫn có thể sử dụng oxy làm khí hỗ trợ. Vì vậy, không thể phân biệt đầu cắt Hybrid và đầu cắt laser thông thường chỉ dựa vào việc máy có sử dụng oxy hay không. Điểm cần xem xét là đầu cắt có được thiết kế để phối hợp thêm cơ chế Hybrid, có đường khí nhiên liệu riêng hay có những tính năng chuyển đổi chế độ và an toàn chuyên dụng hay không.

So sánh đầu cắt Laser Gas Hybrid và đầu cắt laser thông thường

Sự khác biệt giữa hai loại đầu cắt phụ thuộc vào thiết kế cụ thể. Với những hệ thống máy cắt Laser Gas Hybrid được thiết kế chuyên dụng cho thép dày, có thể so sánh theo các tiêu chí sau:

TIÊU CHÍ	ĐẦU CẮT LASER HYBRID CHUYÊN DỤNG	ĐẦU CẮT LASER THÔNG THƯỜNG
Chức năng chính	Phối hợp laser với cơ chế Hybrid theo thiết kế	Hội tụ tia laser và sử dụng khí hỗ trợ
Hệ thống khí	Có thể tích hợp đường khí nhiên liệu và các mạch khí riêng	Thường có đường khí hỗ trợ theo cấu hình
Cơ chế gia công	Có thể kết hợp laser, khí nhiên liệu và phản ứng oxy hóa	Chủ yếu dựa vào năng lượng laser và khí hỗ trợ
Chế độ cắt	Một số loại hỗ trợ chuyển đổi laser/Hybrid	Theo các chế độ cắt mà đầu cắt và máy hỗ trợ
Ứng dụng nổi bật	Thép carbon dày, gia công công nghiệp nặng	Đa dạng vật liệu và chiều dày tùy công suất
Giám sát khí	Có thể tích hợp cảm biến chuyên dụng	Tùy cấu hình hệ thống
Yêu cầu an toàn	Cần đáp ứng yêu cầu đối với hệ thống khí nhiên liệu nếu có	Theo loại khí và cấu hình sử dụng
Khả năng cắt vát	Phụ thuộc thiết kế đầu cắt và cơ cấu nhiều trục	Có thể tích hợp trên các hệ thống hỗ trợ cắt vát

Bảng trên mô tả sự khác biệt điển hình giữa đầu cắt Hybrid chuyên dụng và đầu cắt laser thông thường, không đại diện cho tất cả sản phẩm trên thị trường.

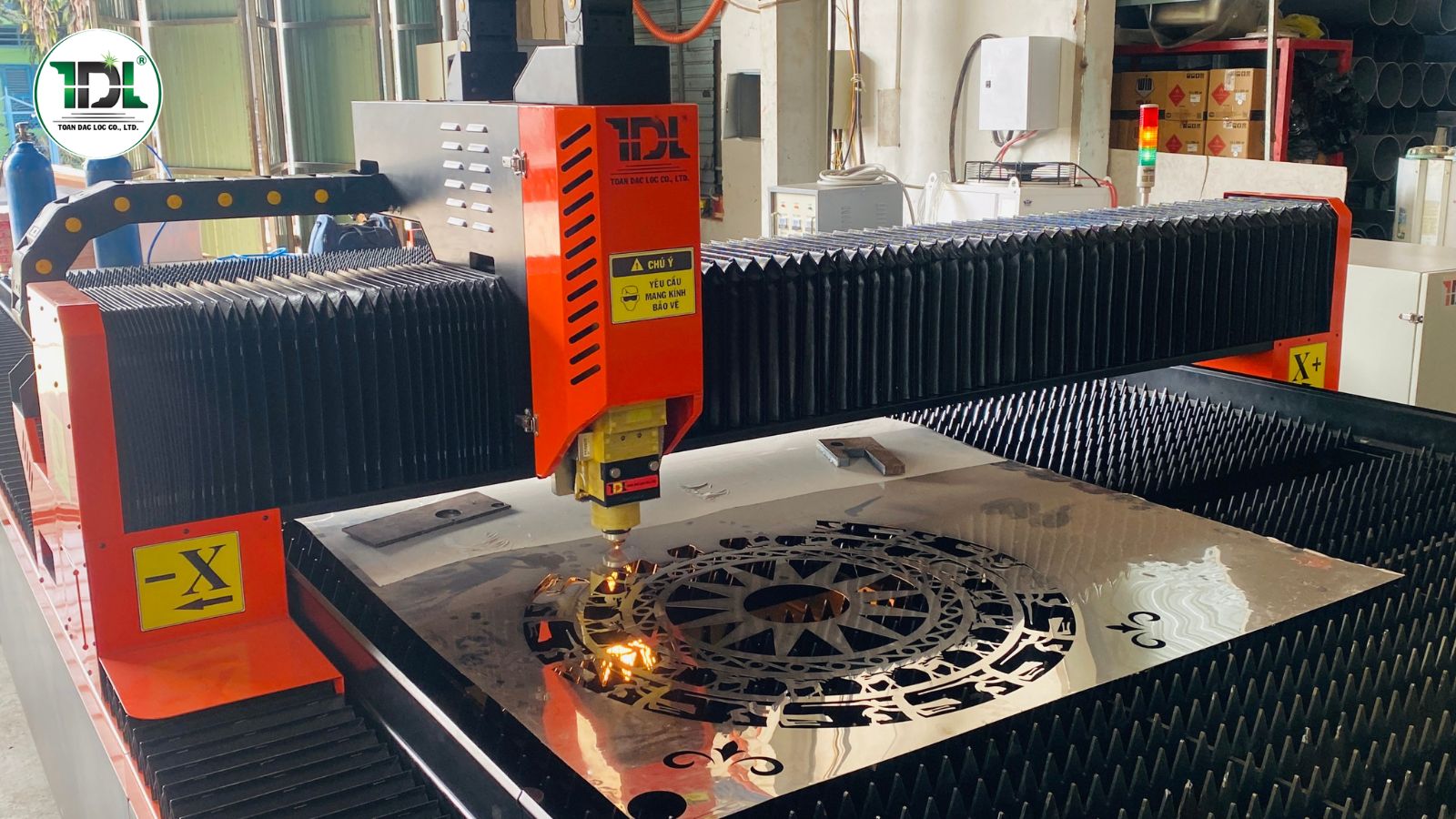

Cấu hình đầu cắt ảnh hưởng đến khả năng cấp khí và kiểm soát quá trình cắt cấu tạo đầu cắt Laser

Cấu hình đầu cắt ảnh hưởng đến khả năng cấp khí và kiểm soát quá trình cắt cấu tạo đầu cắt Laser

Khác biệt về hệ thống cấp khí

Đây là một trong những điểm khác biệt quan trọng của đầu cắt Laser Gas Hybrid chuyên dụng.

Đầu cắt laser thông thường

Đầu cắt laser thông thường sử dụng khí hỗ trợ để phục vụ quá trình cắt. Tùy vật liệu, hệ thống có thể sử dụng oxy để cắt thép carbon hoặc nitơ để hạn chế oxy hóa trên bề mặt một số vật liệu.

Dòng khí được đưa qua nozzle đến vùng cắt nhằm hỗ trợ quá trình loại bỏ vật liệu nóng chảy và duy trì điều kiện gia công phù hợp.

Đầu cắt Laser Gas Hybrid

Ở một số thiết kế Hybrid, đầu cắt được tích hợp thêm đường dẫn khí nhiên liệu bên cạnh các mạch khí phục vụ quá trình cắt. Khi vận hành ở chế độ Hybrid, hệ thống phối hợp laser với khí nhiên liệu và oxy theo quy trình được nhà sản xuất thiết lập. Sự kết hợp này tạo điều kiện cho quá trình gia nhiệt và phản ứng oxy hóa diễn ra hiệu quả hơn khi cắt thép carbon dày.

Do có thêm các mạch khí và chức năng kiểm soát tương ứng, thiết kế đầu cắt Hybrid có thể phức tạp hơn đầu cắt laser thông thường.

==> Laser Gas Hybrid sử dụng khí gì? Oxy có vai trò gì trong quá trình cắt?

Khác biệt về cơ chế phối hợp laser và khí

Ở đầu cắt laser thông thường, tia laser được hội tụ lên bề mặt vật liệu để tạo nhiệt. Khí hỗ trợ tham gia vào quá trình cắt theo cơ chế phù hợp với vật liệu và chế độ gia công. Đối với đầu cắt Hybrid chuyên dụng, hệ thống có thể phối hợp thêm cơ chế gia nhiệt bằng khí nhiên liệu cùng phản ứng oxy hóa.

Quá trình có thể được hiểu theo trình tự:

- Tia laser tập trung năng lượng vào vùng vật liệu cần cắt.

- Hệ thống khí cung cấp các thành phần cần thiết cho chế độ Hybrid.

- Nhiệt từ laser, nhiệt từ quá trình đốt cháy nếu có và phản ứng oxy hóa phối hợp theo thiết kế công nghệ.

- Vật liệu được tách ra khỏi phôi khi đầu cắt di chuyển theo quỹ đạo đã lập trình.

Cơ chế cụ thể phụ thuộc vào thiết kế đầu cắt. Không phải mọi hệ thống được gọi là máy cắt Laser Gas Hybrid đều sử dụng cùng một cấu hình khí hoặc cùng cách phối hợp nguồn nhiệt.

==> Cấu tạo máy cắt Laser Gas Hybrid

Khác biệt về khả năng gia công thép dày

Đầu cắt Laser Gas Hybrid chuyên dụng được phát triển để phục vụ các ứng dụng cần gia công thép carbon có chiều dày lớn. Việc phối hợp laser với cơ chế hỗ trợ bằng khí có thể giúp cải thiện điều kiện cắt trong những ứng dụng phù hợp. Tuy nhiên, khả năng cắt thép dày không chỉ phụ thuộc vào đầu cắt mà còn liên quan đến:

- Công suất và đặc tính chùm tia laser.

- Thiết kế quang học.

- Cấu hình nozzle.

- Loại khí, độ tinh khiết và áp suất khí.

- Chiều dày, thành phần và tình trạng bề mặt thép.

- Tốc độ cắt và các thông số công nghệ.

- Khả năng điều khiển của hệ thống CNC.

Đầu cắt laser thông thường cũng có thể gia công thép dày nếu được thiết kế và cấu hình phù hợp. Vì vậy, không nên kết luận rằng mọi đầu cắt Hybrid đều cắt dày hơn mọi đầu cắt laser thông thường. Điểm quan trọng là đầu cắt phải phù hợp với cơ chế cắt, công suất nguồn laser và dải chiều dày mà doanh nghiệp thường xuyên gia công.

==> Laser Gas Hybrid cắt được thép dày bao nhiêu?

Khác biệt về nozzle và kiểm soát dòng khí

Nozzle là bộ phận quan trọng vì ảnh hưởng đến cách dòng khí đi vào vùng cắt. Ở đầu cắt laser thông thường, nozzle được lựa chọn dựa trên loại khí, chiều dày vật liệu, chế độ cắt và yêu cầu chất lượng đường cắt. Đối với một số đầu cắt Hybrid, thiết kế nozzle và đường khí cần đáp ứng thêm yêu cầu của cơ chế phối hợp laser với khí nhiên liệu và oxy.

Hình dạng nozzle, kích thước lỗ phun và áp suất khí có thể ảnh hưởng đến sự ổn định của dòng khí, khả năng loại bỏ vật liệu nóng chảy và chất lượng mép cắt. Các nghiên cứu về cắt thép dày bằng laser hỗ trợ oxy cũng chỉ ra rằng hình học nozzle và áp suất oxy là những thông số quan trọng cần được tối ưu.

Vì vậy, khi lựa chọn máy cắt Laser Gas Hybrid, doanh nghiệp cần kiểm tra khả năng tương thích giữa đầu cắt, nozzle, nguồn khí và bộ thông số công nghệ của máy. Không nên tự ý thay nozzle hoặc điều chỉnh áp suất khí ngoài hướng dẫn kỹ thuật của nhà sản xuất.

Khác biệt về tính năng an toàn

Nếu đầu cắt Hybrid sử dụng thêm khí nhiên liệu, hệ thống cần được thiết kế để kiểm soát các rủi ro liên quan đến khí cháy. Tùy model, các tính năng có thể bao gồm:

- Giám sát tình trạng cấp khí.

- Phát hiện rò rỉ khí nhiên liệu.

- Cảnh báo khi áp suất hoặc điều kiện khí bất thường.

- Ngắt cấp khí và dừng quá trình khi phát hiện tình trạng nguy hiểm.

- Cơ chế bảo vệ đầu cắt khi va chạm.

- Quy trình kiểm tra và khởi động an toàn.

Một số đầu cắt laser-flame Hybrid trên thị trường được tích hợp các chức năng giám sát khí, đánh lửa tự động và chuyển đổi chế độ cắt. Tuy nhiên, các tính năng này cần được xác nhận theo thông số của từng model, không nên mặc định mọi đầu cắt đều có đầy đủ. Với đầu cắt laser thông thường, các yêu cầu an toàn cũng rất quan trọng, đặc biệt khi sử dụng oxy áp suất cao hoặc các loại khí công nghiệp khác.

Đầu cắt Laser Gas Hybrid có cắt vát được không?

Có thể, nếu đầu cắt được tích hợp trên hệ thống có cơ cấu nhiều trục và được thiết kế hỗ trợ cắt vát. Cắt vát là quá trình tạo góc trên mép thép để chuẩn bị cho công đoạn hàn. Chức năng này đặc biệt hữu ích trong gia công kết cấu thép, chế tạo thiết bị công nghiệp và đóng tàu.

Với hệ thống máy cắt Laser Gas Hybrid hỗ trợ cắt vát, đầu cắt có thể thay đổi góc theo quỹ đạo đã lập trình, giúp kết hợp cắt biên dạng và tạo mép vát trong cùng quy trình. Tuy nhiên, khả năng cắt vát không chỉ do đầu cắt quyết định. Nó còn phụ thuộc vào:

- Số trục và phạm vi nghiêng của đầu cắt.

- Kết cấu cơ khí và hành trình máy.

- Phần mềm lập trình và điều khiển.

- Chiều dày, vật liệu và góc vát yêu cầu.

- Giới hạn công nghệ của từng cấu hình.

Nếu doanh nghiệp thường xuyên gia công chi tiết kết cấu cần chuẩn bị mép hàn, nên đánh giá khả năng cắt vát thực tế của toàn bộ hệ thống thay vì chỉ xem thông số đầu cắt.

==> Cắt vát bằng Laser Gas Hybrid có gì đặc biệt?

Khi nào nên chọn đầu cắt Laser Gas Hybrid?

Đầu cắt Hybrid chuyên dụng đáng cân nhắc nếu doanh nghiệp có nhu cầu:

- Gia công thép carbon và thép kết cấu dày.

- Khai thác chế độ cắt laser kết hợp khí theo thiết kế của nhà sản xuất.

- Tự động hóa quá trình cắt bằng CNC.

- Gia công các biên dạng phức tạp trên thép dày.

- Tích hợp cắt vát khi hệ thống có hỗ trợ.

- Tăng khả năng đáp ứng các đơn hàng công nghiệp nặng.

Ngược lại, nếu doanh nghiệp chủ yếu gia công inox, nhôm, thép tấm mỏng hoặc cần linh hoạt giữa nhiều loại vật liệu, đầu cắt laser thông thường được cấu hình phù hợp có thể đáp ứng tốt nhu cầu. Việc lựa chọn cần dựa trên vật liệu, chiều dày, sản lượng và yêu cầu thành phẩm thực tế, không nên chỉ căn cứ vào tên gọi của đầu cắt.

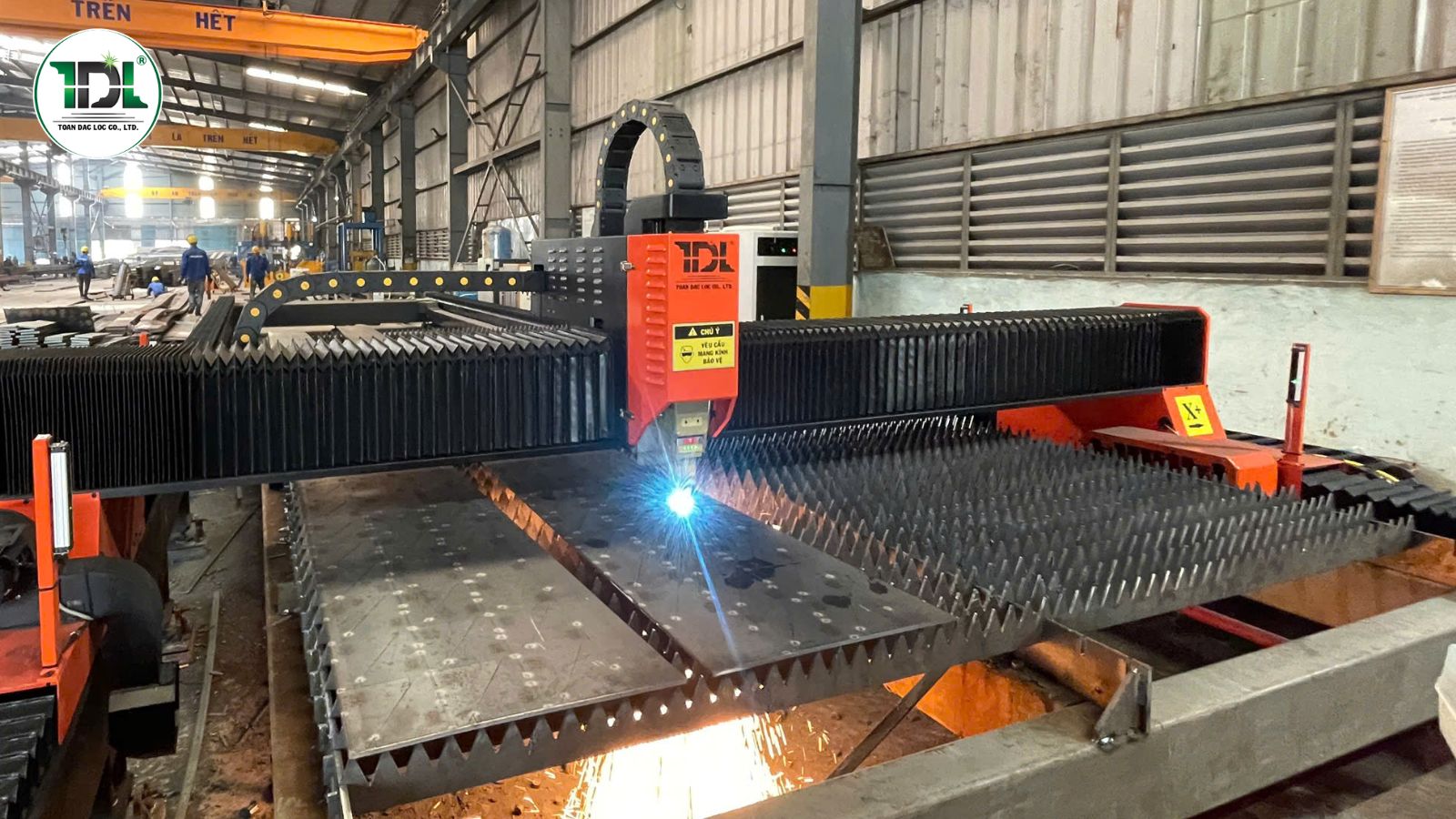

Đầu cắt và thông số công nghệ phối hợp để duy trì quá trình cắt thép dày đầu cắt Laser

Đầu cắt và thông số công nghệ phối hợp để duy trì quá trình cắt thép dày đầu cắt Laser

Những thông số cần kiểm tra khi chọn đầu cắt Laser Gas Hybrid

Trước khi đầu tư máy, doanh nghiệp nên yêu cầu nhà cung cấp làm rõ những thông số sau:

- Công suất laser tương thích: Đầu cắt phải phù hợp với công suất và đặc tính chùm tia của nguồn laser.

- Dải chiều dày gia công: Kiểm tra khả năng cắt thực tế theo từng loại thép và chế độ vận hành.

- Hệ thống khí: Xác định loại khí, yêu cầu áp suất, lưu lượng và các mạch khí được tích hợp.

- Nozzle và vật tư tiêu hao: Làm rõ chủng loại, tuổi thọ dự kiến, khả năng thay thế và chi phí vận hành.

- Chế độ cắt: Xác nhận máy hỗ trợ cắt laser thông thường, chế độ Hybrid hay chuyển đổi giữa hai chế độ.

- Tính năng an toàn: Kiểm tra cảm biến, cảnh báo, cơ chế ngắt khí và các biện pháp bảo vệ liên quan.

- Khả năng cắt vát: Nếu cần gia công mép hàn, phải xác nhận cấu hình đầu cắt, số trục và phần mềm hỗ trợ.

- Kết quả cắt mẫu: Nên yêu cầu nhà cung cấp thử cắt trên loại thép, chiều dày và hình dạng chi tiết gần với nhu cầu sản xuất thực tế.

Đây là cách đánh giá thiết thực hơn so với việc chỉ so sánh tên gọi hoặc thông số công suất của đầu cắt.

==> Xem thêm các dòng máy cắt laser

Đầu cắt Laser Gas Hybrid khác đầu cắt laser thông thường chủ yếu ở cấu hình và khả năng phối hợp công nghệ theo thiết kế của nhà sản xuất. Với các hệ thống Hybrid chuyên dụng, đầu cắt có thể được tích hợp thêm đường khí nhiên liệu, cơ chế kiểm soát khí và các chức năng hỗ trợ cắt thép dày.

Trong khi đó, đầu cắt laser thông thường tập trung vào việc dẫn truyền, hội tụ tia laser và cấp khí hỗ trợ cho quá trình gia công. Tuy nhiên, không phải mọi đầu cắt Hybrid đều có cấu tạo giống nhau, và đầu cắt laser thông thường vẫn có thể gia công thép dày khi được thiết kế phù hợp.

Vì vậy, khi lựa chọn máy cắt Laser Gas Hybrid, doanh nghiệp nên đánh giá đồng thời đầu cắt, nguồn laser, hệ thống khí, nozzle, CNC và kết quả cắt mẫu thực tế. Sự tương thích giữa các bộ phận mới là yếu tố quan trọng giúp máy vận hành ổn định và đáp ứng đúng yêu cầu sản xuất.

Câu hỏi thường gặp

Đầu cắt Laser Gas Hybrid có gì khác đầu cắt laser thông thường?

=> Đầu cắt Hybrid chuyên dụng có thể tích hợp thêm đường khí nhiên liệu, cơ chế phối hợp laser với khí và các chức năng an toàn phục vụ chế độ Hybrid. Cấu tạo cụ thể tùy model và nhà sản xuất.

Đầu cắt laser thông thường có cắt được thép dày không?

=> Có. Khả năng cắt phụ thuộc vào công suất laser, thiết kế đầu cắt, khí hỗ trợ, nozzle, chiều dày vật liệu và thông số công nghệ.

Đầu cắt Laser Gas Hybrid có dùng oxy không?

=> Oxy thường đóng vai trò quan trọng khi cắt thép carbon bằng Laser Gas Hybrid. Một số hệ thống còn sử dụng khí nhiên liệu theo thiết kế công nghệ cụ thể.

Đầu cắt Laser Gas Hybrid có thể cắt vát không?

=> Có thể nếu đầu cắt được tích hợp trên hệ thống hỗ trợ cắt vát nhiều trục và có phần mềm điều khiển tương ứng.

Có thể dùng chung nozzle của đầu cắt laser thông thường cho đầu cắt Hybrid không?

=> Không nên mặc định như vậy. Nozzle phải tương thích với thiết kế đầu cắt, mạch khí và chế độ gia công. Cần tuân thủ hướng dẫn của nhà sản xuất.

Khi mua máy Laser Gas Hybrid cần quan tâm điều gì ở đầu cắt?

=> Nên kiểm tra công suất tương thích, chiều dày cắt, hệ thống khí, nozzle, chế độ cắt, tính năng an toàn, khả năng cắt vát và kết quả thử cắt thực tế.
