Hệ thống servo ảnh hưởng thế nào đến máy cắt ống laser?

Tìm hiểu vai trò của hệ thống servo trên máy cắt ống laser, từ độ chính xác định vị, tốc độ gia công đến khả năng đồng bộ chuyển động và chất lượng thành phẩm.

Hệ thống servo ảnh hưởng thế nào đến máy cắt ống laser?

Trong máy cắt ống laser, độ chính xác gia công không chỉ phụ thuộc vào nguồn laser hay đầu cắt mà còn liên quan trực tiếp đến khả năng điều khiển chuyển động của máy. Đây là lý do hệ thống servo giữ vai trò quan trọng trong quá trình gia công ống, hộp và thép hình.

Hệ thống servo là hệ thống điều khiển chuyển động sử dụng động cơ servo kết hợp với bộ điều khiển và thiết bị phản hồi vị trí, tốc độ hoặc các thông số chuyển động phù hợp. Nhờ đó, máy có thể kiểm soát chuyển động của các cơ cấu theo lệnh lập trình.

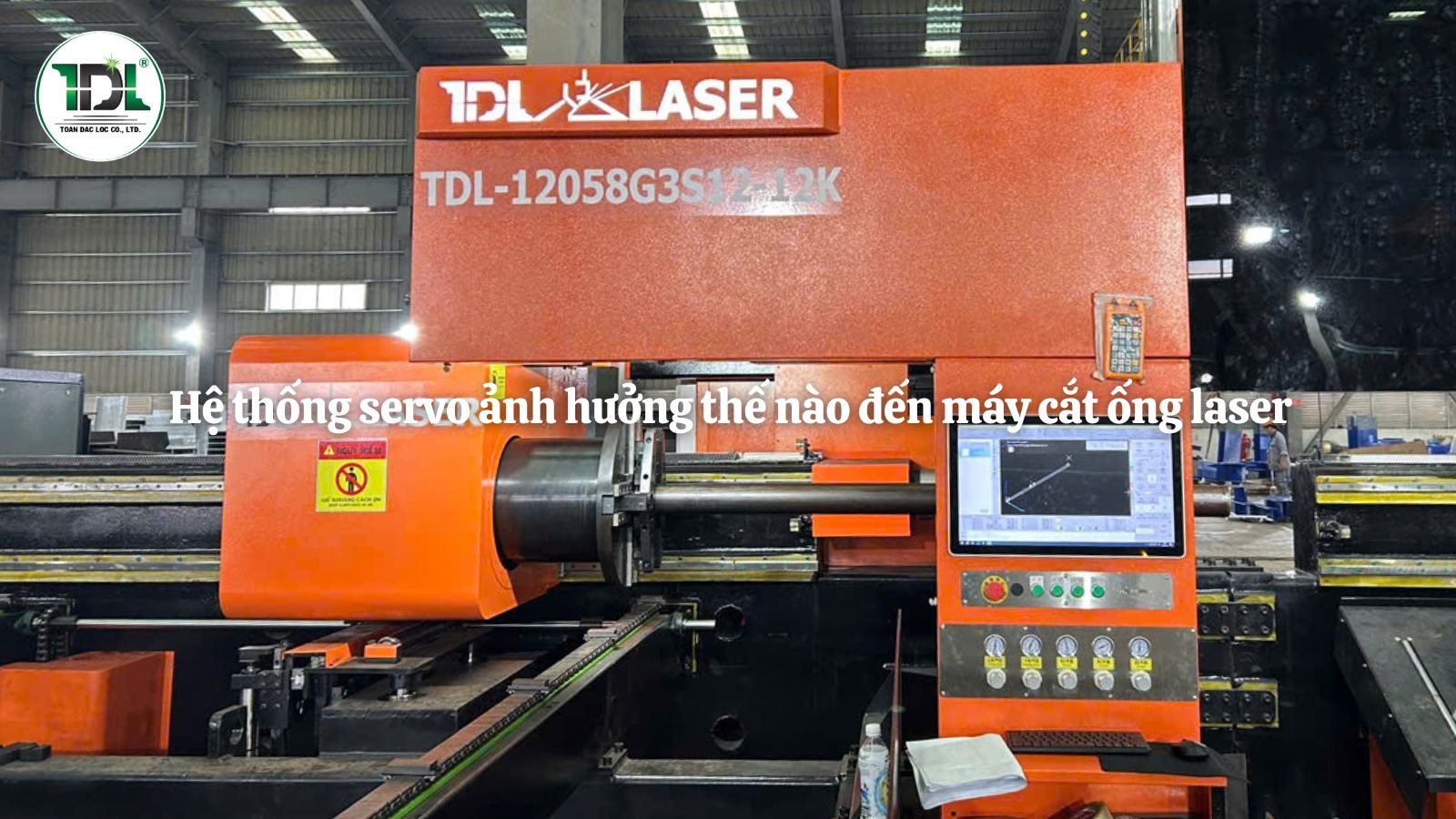

Hệ thống servo hỗ trợ điều khiển chuyển động và định vị chính xác trên máy cắt ống laser

Hệ thống servo trên máy cắt ống laser là gì?

Trên máy cắt ống laser, hệ thống servo có thể tham gia điều khiển các chuyển động như:

- Chuyển động của đầu cắt: Di chuyển đến vị trí gia công theo đường cắt đã lập trình.

- Chuyển động quay của ống: Phối hợp với đầu cắt để tạo ra các đường cắt, lỗ hoặc biên dạng theo yêu cầu.

- Chuyển động cấp phôi: Hỗ trợ đưa ống vào vị trí gia công trên các cấu hình máy có cơ cấu cấp phôi điều khiển bằng servo.

- Chuyển động phối hợp nhiều trục: Giúp các trục vận hành đồng bộ theo chương trình cắt.

- Tùy thiết kế từng dòng máy, số lượng trục servo và nhiệm vụ cụ thể của mỗi trục có thể khác nhau.

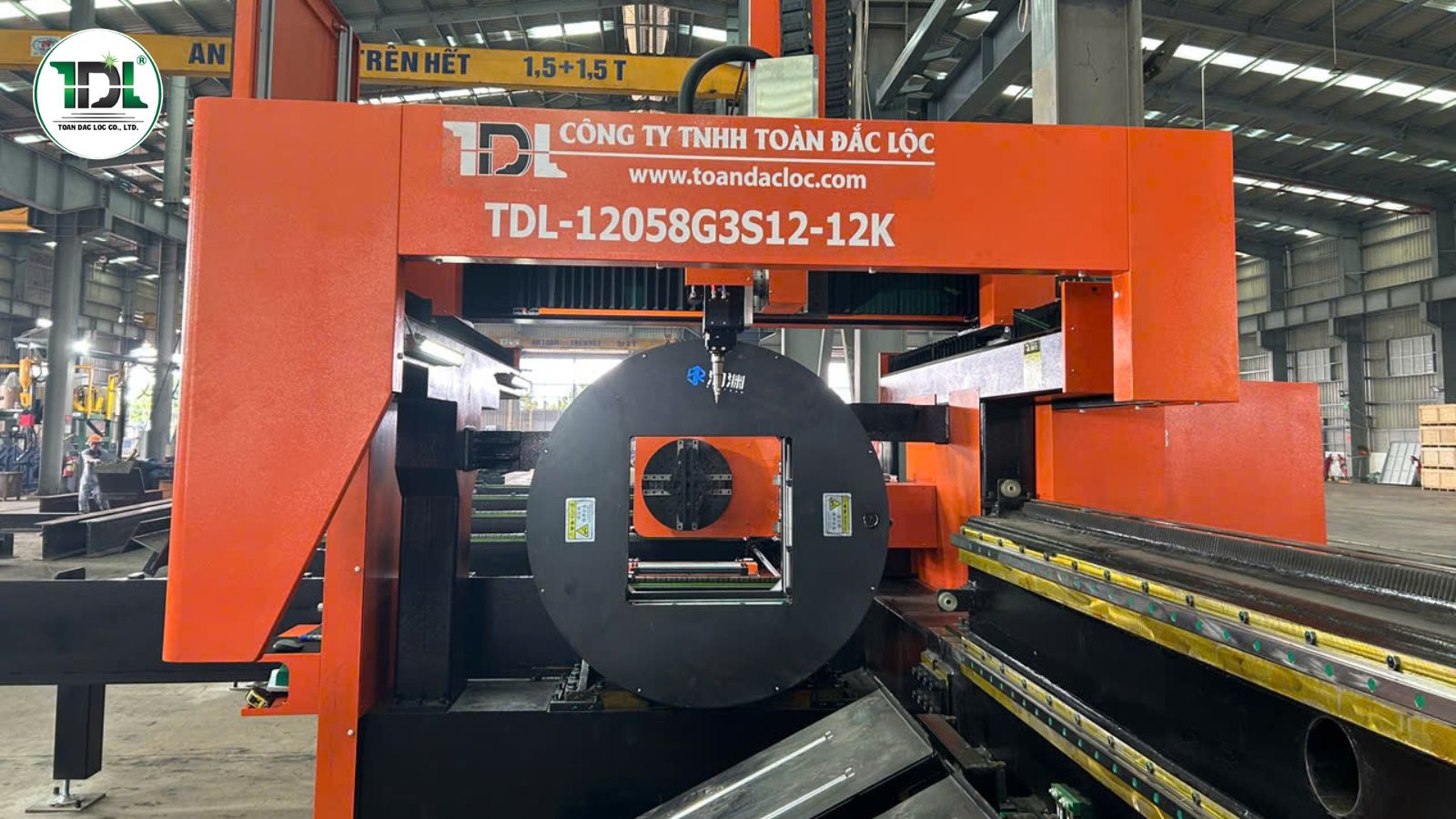

Đầu cắt và cơ cấu quay ống

Sự phối hợp giữa chuyển động của đầu cắt và cơ cấu quay ống giúp máy gia công các biên dạng theo chương trình.

Hệ thống servo ảnh hưởng thế nào đến máy cắt ống laser?

Ảnh hưởng đến độ chính xác khi gia công

Một trong những nhiệm vụ quan trọng của hệ thống servo là điều khiển các trục di chuyển đến vị trí yêu cầu và bám theo quỹ đạo đã lập trình. Khi hệ thống truyền động và điều khiển được thiết kế phù hợp, máy có thể kiểm soát tốt vị trí đầu cắt, góc quay của ống và sự phối hợp giữa các trục. Điều này đặc biệt quan trọng khi gia công các chi tiết có nhiều lỗ, rãnh, đường cắt xiên hoặc biên dạng phức tạp.

Ngược lại, nếu hệ thống truyền động có độ rơ cơ khí lớn, thông số điều khiển chưa phù hợp hoặc cơ cấu máy thiếu độ cứng vững, sai lệch vị trí có thể ảnh hưởng đến kích thước và hình dạng thành phẩm.

Tuy nhiên, cần lưu ý rằng servo không phải yếu tố duy nhất quyết định độ chính xác. Kết cấu máy, mâm cặp, cơ cấu truyền động, hiệu chuẩn, chất lượng vật liệu và thông số cắt đều có ảnh hưởng.

==> Máy cắt ống laser hoạt động như thế nào?

Ảnh hưởng đến tốc độ gia công

Trong sản xuất công nghiệp, tốc độ cắt không chỉ là tốc độ di chuyển của đầu cắt mà còn liên quan đến thời gian định vị, tăng giảm tốc, quay ống và chuyển sang vị trí cắt tiếp theo. Hệ thống servo có khả năng điều khiển tốc độ và gia tốc theo yêu cầu của chương trình. Nếu được thiết kế và tinh chỉnh phù hợp, hệ thống có thể giúp các trục chuyển động nhanh, ổn định và giảm thời gian chờ giữa những công đoạn.

Điều này có ý nghĩa khi gia công các chi tiết có nhiều vị trí cắt hoặc cần phối hợp chuyển động giữa đầu cắt và ống. Dù vậy, servo có tốc độ đáp ứng tốt không đồng nghĩa toàn bộ máy luôn cắt nhanh hơn. Tốc độ sản xuất thực tế còn phụ thuộc vào công suất nguồn laser, vật liệu, chiều dày thành ống, hình dạng chi tiết, phương pháp cấp phôi và thời gian gá đặt.

Ảnh hưởng đến khả năng đồng bộ giữa các trục

Máy cắt ống laser thường cần phối hợp chuyển động giữa nhiều cơ cấu. Chẳng hạn, trong quá trình cắt một biên dạng trên ống, đầu cắt có thể di chuyển đồng thời với chuyển động quay của ống để tạo ra hình dạng theo bản vẽ. Hệ thống servo giúp điều khiển các chuyển động này theo lệnh của bộ điều khiển CNC. Khả năng đồng bộ phù hợp giúp máy bám sát quỹ đạo gia công, hạn chế sai lệch do chuyển động không khớp và hỗ trợ thực hiện các biên dạng phức tạp.

Đây là yếu tố đáng quan tâm đối với các xưởng thường xuyên gia công ống hộp có nhiều lỗ, khe, đường cắt góc hoặc chi tiết yêu cầu độ chính xác lắp ghép.

==> Vai trò của hệ thống mâm cặp trên máy cắt ống laser

Ảnh hưởng đến độ ổn định khi vận hành

Ngoài độ chính xác và tốc độ, khả năng duy trì chuyển động ổn định cũng ảnh hưởng đến hiệu quả vận hành của máy. Hệ thống servo được cấu hình phù hợp giúp các trục đáp ứng lệnh điều khiển một cách nhất quán. Tuy nhiên, độ ổn định của toàn bộ máy còn liên quan đến độ cứng vững của khung máy, chất lượng ray trượt, thanh răng, cơ cấu truyền động, tình trạng bảo dưỡng và cách lắp đặt.

Nếu máy xuất hiện rung động, tiếng ồn bất thường hoặc sai lệch vị trí, không nên mặc định nguyên nhân đến từ động cơ servo. Cần kiểm tra tổng thể cơ cấu cơ khí, kết nối điện, thông số điều khiển và tình trạng các bộ phận liên quan.

Ảnh hưởng đến chất lượng thành phẩm và tỷ lệ phế phẩm

Khi chuyển động của máy được kiểm soát tốt, đầu cắt có thể bám sát đường chạy theo chương trình và phối hợp với chuyển động quay của ống. Điều này hỗ trợ duy trì kích thước chi tiết, vị trí lỗ và hình dạng đường cắt theo yêu cầu thiết kế. Đối với các chi tiết cần lắp ghép với nhau, sai lệch về vị trí hoặc kích thước có thể làm tăng thời gian chỉnh sửa, gia công lại hoặc loại bỏ sản phẩm không đạt.

Tuy nhiên, cần phân biệt giữa độ chính xác chuyển động và chất lượng mép cắt. Servo chủ yếu liên quan đến khả năng điều khiển chuyển động; độ nhẵn mép cắt, lượng ba via và vùng ảnh hưởng nhiệt còn phụ thuộc vào công suất laser, tiêu điểm, tốc độ cắt, khí hỗ trợ, vật liệu và tình trạng đầu cắt. Vì vậy, muốn nâng cao chất lượng thành phẩm, doanh nghiệp cần xem xét đồng bộ cả hệ thống truyền động lẫn công nghệ cắt laser.

Hệ thống servo có quyết định toàn bộ hiệu suất máy cắt ống laser không?

Hệ thống servo là một thành phần quan trọng, nhưng không thể đánh giá hiệu suất máy cắt ống laser chỉ dựa vào thương hiệu động cơ hoặc thông số servo. Hiệu quả gia công là kết quả phối hợp của nhiều hệ thống:

- Nguồn laser: Cung cấp năng lượng để cắt vật liệu.

- Đầu cắt laser: Tập trung chùm tia và hỗ trợ quá trình cắt.

- Hệ thống servo và điều khiển CNC: Điều khiển chuyển động và phối hợp các trục.

- Mâm cặp và cơ cấu kẹp: Giữ, định vị và quay ống trong quá trình gia công.

- Kết cấu cơ khí và hệ thống truyền động: Ảnh hưởng đến độ cứng vững, độ rơ và độ ổn định chuyển động.

- Phần mềm điều khiển và chương trình gia công: Quy định đường chạy, trình tự cắt và các thông số vận hành.

Do đó, khi lựa chọn máy, doanh nghiệp nên đánh giá khả năng phối hợp giữa các hệ thống thay vì chỉ tập trung vào một linh kiện riêng lẻ.

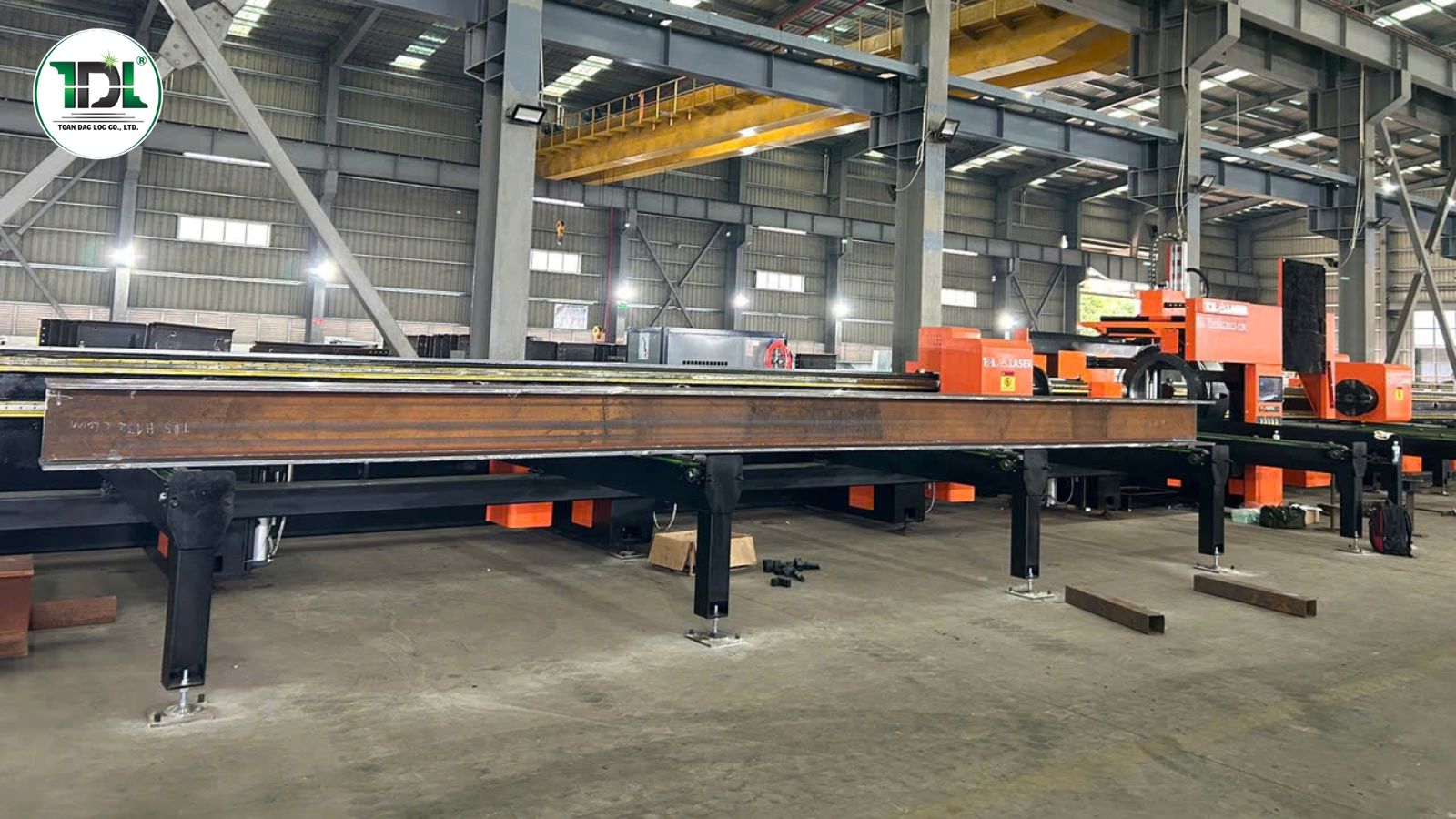

Hệ thống servo trong máy công nghiệp

Hệ thống servo trong máy công nghiệp

Kinh nghiệm đánh giá hệ thống servo khi chọn mua máy cắt ống laser

Để lựa chọn thiết bị phù hợp với nhu cầu sản xuất, doanh nghiệp nên quan tâm đến hiệu quả vận hành thực tế thay vì chỉ dựa vào thông số linh kiện.

Kiểm tra khả năng gia công theo yêu cầu thực tế

Nên yêu cầu nhà cung cấp chạy thử các mẫu ống, hộp hoặc thép hình tương tự vật liệu doanh nghiệp thường sử dụng. Qua đó, có thể đánh giá khả năng định vị, độ ổn định của chuyển động và độ chính xác của chi tiết sau gia công.

Đánh giá khả năng phối hợp chuyển động

Với các chi tiết có nhiều lỗ hoặc biên dạng phức tạp, cần quan sát sự phối hợp giữa đầu cắt và cơ cấu quay ống. Máy cần đáp ứng tốt bản vẽ và yêu cầu dung sai của sản phẩm thực tế.

Xem xét cấu hình tổng thể của máy

Không nên chọn máy chỉ vì sử dụng một dòng servo cụ thể. Cần đánh giá thêm kết cấu khung máy, ray trượt, thanh răng, mâm cặp, bộ điều khiển CNC và mức độ phù hợp của toàn bộ cấu hình với nhu cầu sản xuất.

Quan tâm đến dịch vụ kỹ thuật và bảo trì

Khả năng hỗ trợ kỹ thuật, hiệu chuẩn, kiểm tra hệ thống truyền động và cung cấp linh kiện thay thế cũng là những yếu tố cần cân nhắc. Một hệ thống tốt cần được lắp đặt, vận hành và bảo dưỡng đúng quy trình để duy trì hiệu quả lâu dài.

==> Những yếu tố ảnh hưởng đến giá máy cắt ống laser

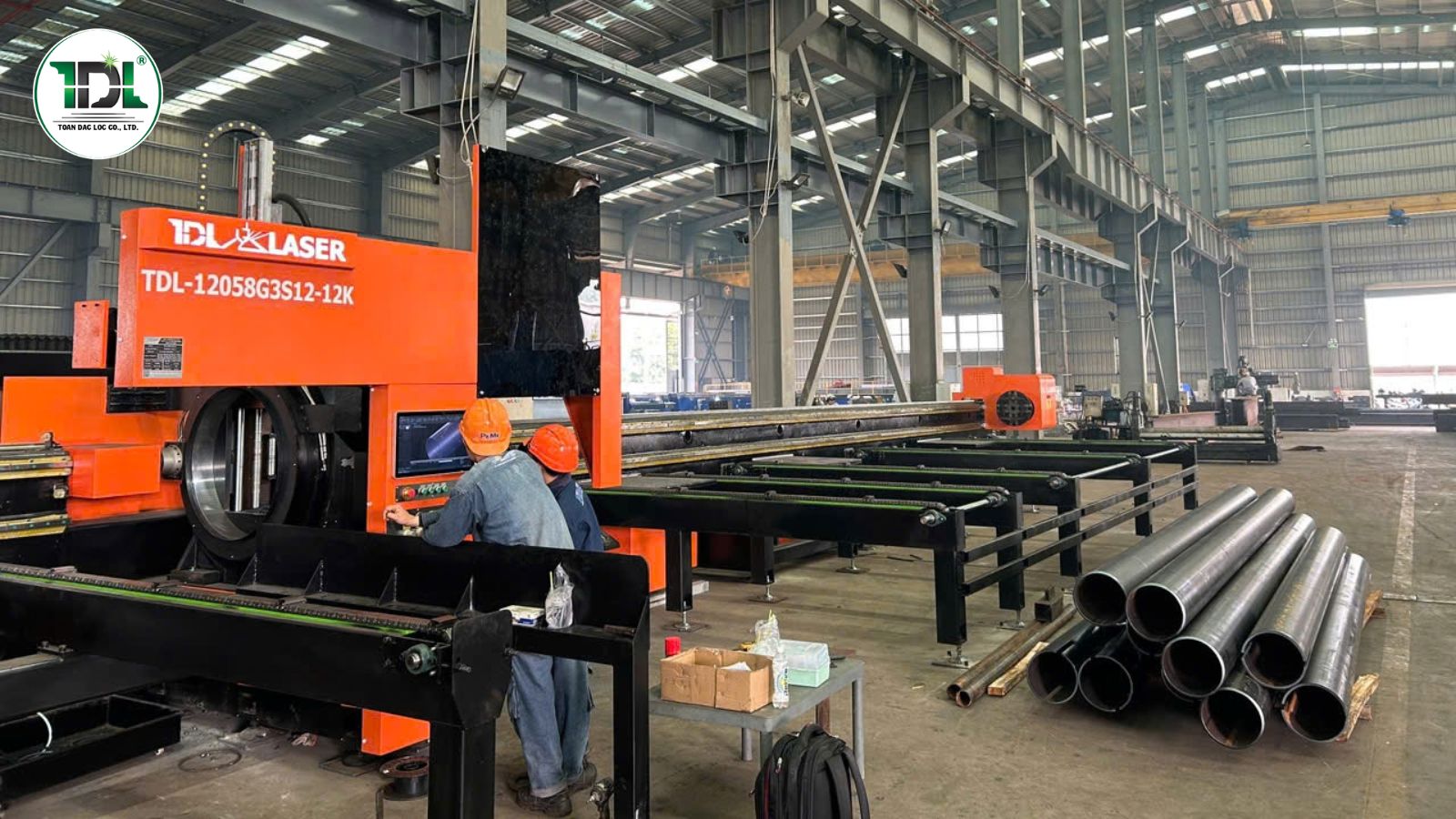

Chất lượng gia công phụ thuộc vào sự phối hợp giữa hệ thống truyền động, điều khiển CNC và thông số cắt laser.

Chất lượng gia công phụ thuộc vào sự phối hợp giữa hệ thống truyền động, điều khiển CNC và thông số cắt laser.

Hệ thống servo ảnh hưởng trực tiếp đến khả năng điều khiển chuyển động, định vị, phối hợp các trục và tốc độ gia công của máy cắt ống laser. Khi được thiết kế và hiệu chỉnh phù hợp, hệ thống này góp phần nâng cao tính ổn định và hỗ trợ gia công các chi tiết có yêu cầu kỹ thuật cao. Tuy nhiên, servo không phải yếu tố duy nhất quyết định chất lượng thành phẩm. Doanh nghiệp cần đánh giá đồng bộ hệ thống truyền động, kết cấu cơ khí, nguồn laser, đầu cắt, mâm cặp và phần mềm điều khiển để lựa chọn thiết bị phù hợp với vật liệu, sản lượng và yêu cầu gia công thực tế.

Nếu đang tìm hiểu các giải pháp gia công ống, hộp và thép hình, doanh nghiệp có thể tham khảo thêm các dòng máy cắt ống laser của TDL Laser để lựa chọn cấu hình phù hợp với nhu cầu sản xuất.

==> Xem thêm các dòng máy cắt ống laser

Câu hỏi thường gặp (FAQ)

Hệ thống servo trên máy cắt ống laser có nhiệm vụ gì?

=> Hệ thống servo điều khiển chuyển động của các trục theo lệnh lập trình, hỗ trợ định vị, kiểm soát tốc độ và phối hợp chuyển động trong quá trình gia công.

Servo có quyết định độ chính xác của máy cắt ống laser không?

=> Servo có ảnh hưởng đến độ chính xác chuyển động, nhưng độ chính xác tổng thể còn phụ thuộc vào kết cấu cơ khí, cơ cấu truyền động, mâm cặp, bộ điều khiển, hiệu chuẩn và thông số cắt.

Servo có giúp máy cắt ống laser cắt nhanh hơn không?

=> Hệ thống servo phù hợp có thể cải thiện tốc độ định vị, khả năng tăng giảm tốc và sự phối hợp giữa các trục. Tuy nhiên, năng suất thực tế còn phụ thuộc vào vật liệu, công suất laser, chương trình cắt và thời gian cấp phôi.

Khi chọn máy cắt ống laser, có nên chỉ quan tâm đến thương hiệu servo?

=> Không nên. Doanh nghiệp cần đánh giá tổng thể cấu hình máy và yêu cầu chạy thử trên mẫu vật liệu thực tế để kiểm tra độ chính xác, độ ổn định và năng suất gia công.
